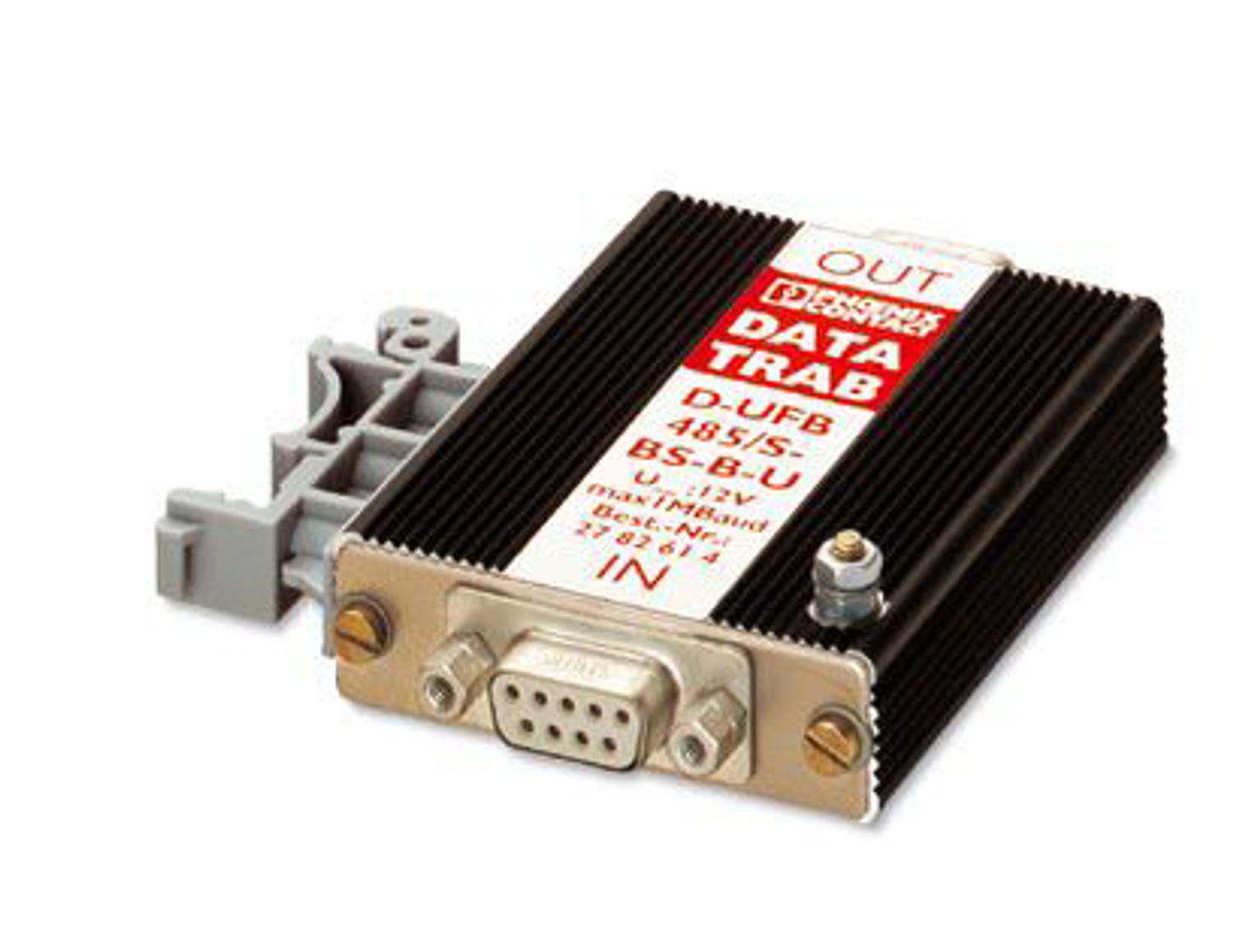

D-UFB-485/S-SB-B-U - Dispositivo de protec. contra sobretensiones - 2762388

Propiedades del artículo

Clase de ensayo IEC	C1
	C3
Clase de exigencias VDE	C1
	C3
Construcción	Adaptador para montaje sobre carril
Pares de conductores por módulo	2

Datos de conexión

Tipo de conexión	D-SUB-9

Datos del material

Material carcasa	Aluminio

Propiedades mecánicas

Datos mecánicos
Pared lateral abierta	No

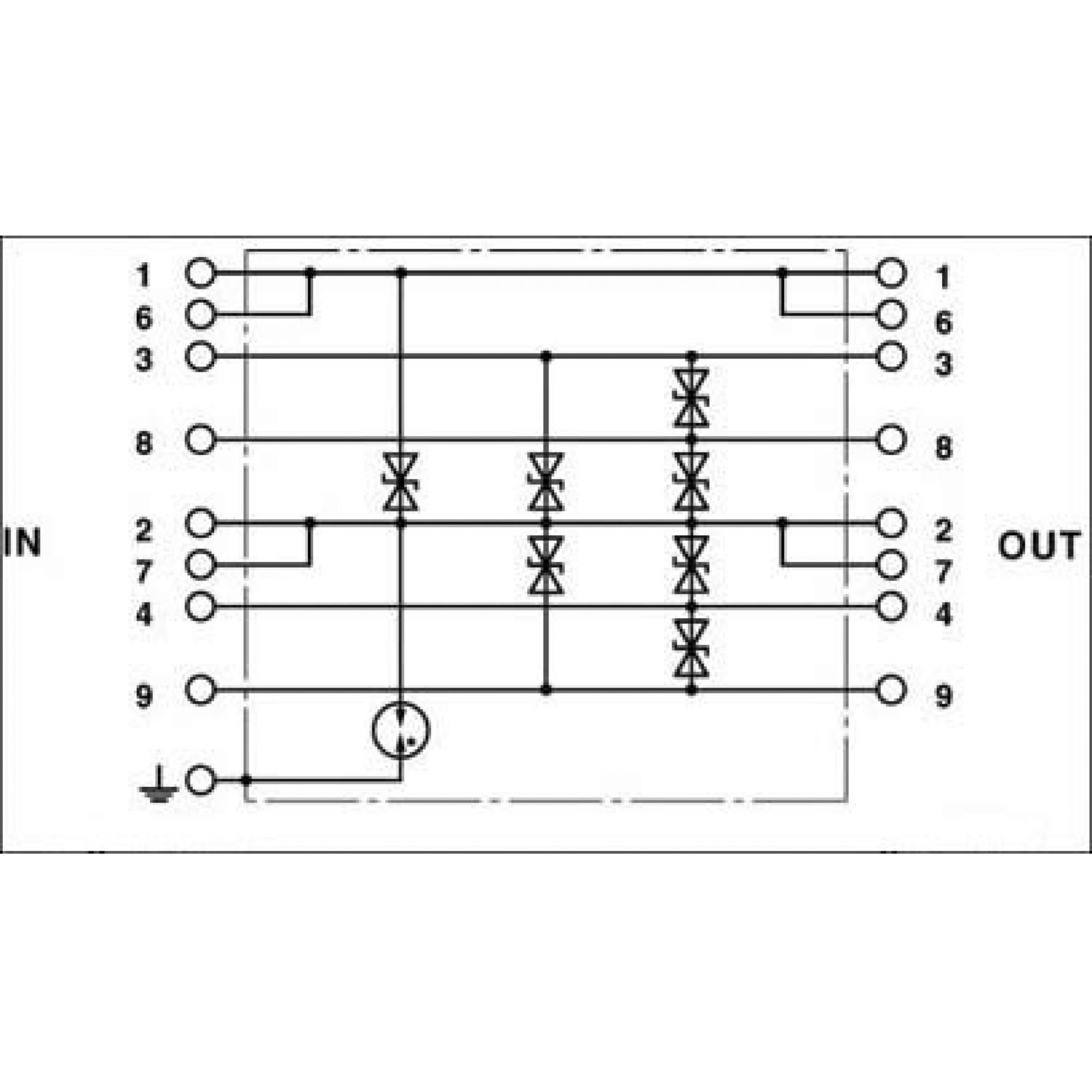

Circuito de protección

Dirección de actuación	Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground
Tensión constante máxima U_C (de hilos a tierra)	12 V DC
Corriente activa de servicio I_Ca U_C	≤ 10 µA
Corriente de descarga nominal I_n (8/20) µs (conductor-conductor)	0,4 kA
Corriente transitoria nominal I_n (8/20) µs (conductor-tierra)	5 kA
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike	≤ 22 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike	≤ 600 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática	≤ 22 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática	≤ 600 V
Limitación de la tensión de salida a 1 KV/µs (hilo-masa de señales) estática	≤ 22 V
Tensión residual para I_n (conductor-conductor)	≤ 27 V
Tensión residual en In (hilo-masa de señales)	≤ 27 V
Nivel de protección U_p (conductor-conductor)	≤ 27 V
Nivel de protección U_p (conductor-tierra)	≤ 600 V
Nivel de protección U_p (hilo-masa de señales)	≤ 27 V
Tiempo de reacción t_A (conductor-conductor)	1 ns
Tiempo de reacción tA (conductor-tierra)	≤ 100 ns
Tiempo de reacción tA (hilo-masa de señales)	≤ 1 ns
Atenuación de inserción aE, asim.	0,1 dB (hasta 400 kHz, sistema de 50 Ω)
Atenuación de inserción aE, asim.		0,1 dB (hasta 30 kHz, sistema de 600 Ω)
Frecuencia de corte fg (3 dB), asim. (masa de señal) en sistema de 50 Ω	2 MHz
Frecuencia de corte fg (3 dB), asim. (masa de señal) en sistema de 600 Ω	150 kHz

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-40 °C ... 60 °C

Normas y especificaciones

Clase de exigencias VDE	C1
	C3
Normas Especificación Técnica de la información
Normas/especificaciones	Draft IEC 64644-1
	E VDE 0845-3-1
	Draft IEC 64644-1
	E VDE 0845-3-1

Montaje

Código de artículo	2762388
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de producto	CL3113
GTIN	4017918064976
Peso por unidad (incluido el embalaje)	107,7 g
Peso por unidad (sin incluir el embalaje)	107,7 g
Número de tarifa arancelaria	85363010
País de origen	DE
