MNT-TELE S/WH
-
Disp. de protec. contra sobretensiones tipo 3
2880901
Conector intermedio de toma de corriente con protección contra sobretensiones para la fuente de alimentación y la conexión de señales de un equipo terminal con interfaz de telecomunicación analógica o digital (VDSL hasta 50 Mbit/s) en tramos cortos (<300 m) hasta 80 MBit/s). El cable está incluido.
Detalles de producto
| Tipo de producto | Protección de equipos |
| Familia de productos | MAINTRAB |
| Clase de ensayo IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Construcción | Adaptador |
| Se puede utilizar de la forma específica del país en | NL, E, I, S, FIN, TR |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
| Pares de conductores por módulo | 1 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tipo EN | T3 |
| Número de puertos | One |
| Tipo de conexión | RJ12 |
| Tipo de conexión | Enchufe con tomatierra/toma de corriente con puesta a tierra |

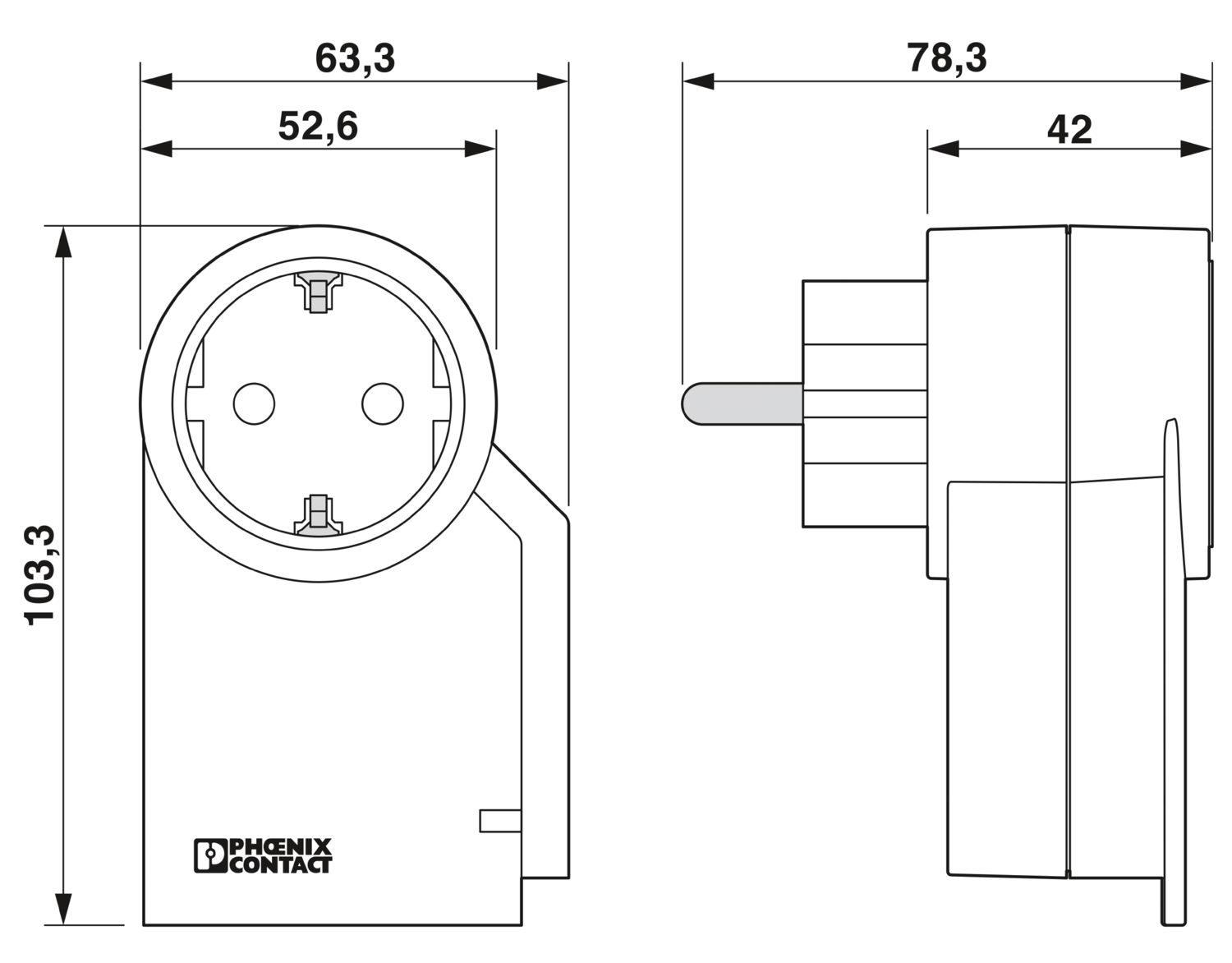

| Esquema de dimensiones |
|
| Anchura | 63 mm |
| Altura | 103 mm |
| Profundidad | 78 mm |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 400 |
| 600 | |
| Material aislante | PA 6 |
| Material carcasa | PA 6 |
| Alimentación de corriente | |
| Dirección de actuación | L/N-PE & Signal Line-Earth Ground |
| Tensión nominal UN | 230/400 V AC (TN) |
| 230/400 V AC (TT - solo en combinación con RCD) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC (L-N) | 275 V AC |
| Tensión constante máxima UC (L-PE) | 360 V AC |
| Tensión constante máxima UC (N-PE) | 360 V AC |
| Corriente de carga nominal IL | 16 A (30 °C) |
| Corriente de conductor de protección IPE | ≤ 5 µA |
| Absorción de potencia standby PC | ≤ 1 VA |
| Tensión de prueba de referencia UREF | 255 V AC |
| Corriente transitoria nominal In (8/20) µs | 3 kA (> 5x) |
| Choque combinado UOC | 4 kV |
| Absorción de energía simétrica | 140 J (L-N) |
| Absorción de energía asimétrica | 220 J (L(N)-PE) |
| Nivel de protección Up (L-N) | ≤ 1,2 kV |
| Nivel de protección UP (L-PE) | ≤ 1,5 kV |
| Nivel de protección Up (N-PE) | ≤ 1,5 kV |
| Tensión residual para Iamax (L-N) | ≤ 1 kV (con 1 kA) |
| ≤ 1,2 kV (con UOC) | |
| Tensión residual para Iamax (L-PE) | ≤ 1 kV (con 1 kA) |
| ≤ 1,5 kV (con UOC) | |
| Tensión residual para Iamax (N-PE) | ≤ 1 kV (con 1 kA) |
| ≤ 1,5 kV (con UOC) | |
| Comportamiento TOV en UT (L-N) | 335 V AC (5 s / modo estacionario) |
| 440 V AC (120 min / modo de error seguro) | |
| Comportamiento TOV en UT (L-PE) | 440 V AC (5 s / modo estacionario) |
| 440 V AC (120 min / modo estacionario) | |
| 1455 V AC (200 ms / modo de error seguro) | |
| Comportamiento TOV en UT (N-PE) | 1200 V AC (200 ms / modo de error seguro) |
| Tiempo de reacción tA (L-N) | ≤ 25 ns |
| Tiempo de reacción tA (L-PE) | ≤ 100 ns |
| Tiempo de reacción tA (N-PE) | ≤ 100 ns |
| Fusible previo máximo requerido | 16 A (gG / B / C) |
| Resistencia al cortocircuito ISCCR | 1,5 kA AC |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 16 A (gG / B / C) |
| Tecnología de la información | |
| Tensión constante máxima UC | 200 V DC |
| Corriente asignada | 150 mA (25 °C) |
| Corriente activa de servicio ICa UC | ≤ 150 µA |
| Absorción de potencia standby PC | ≤ 1 VA |
| Corriente de conductor de protección IPE | ≤ 2 µA |
| Resistencia de aislamiento Riso | ≥ 1 MΩ |
| ≥ 1 GΩ | |
| Corriente de descarga nominal In (8/20) µs (conductor-conductor) | 1 kA |
| Corriente transitoria nominal In (8/20) µs (conductor-tierra) | 2,5 kA |
| Corriente de descarga total ITotal (8/20) µs | 10 kA |
| Corriente transitoria Imax (8/20) µs máxima | 2,5 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 35 A |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 200 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 360 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 900 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 360 V |
| Tensión residual para In (conductor-conductor) | ≤ 500 V |
| Tensión residual para In (conductor-tierra) | ≤ 30 V |
| Tensión residual para Ian (10/1000) µs (conductor-conductor) | ≤ 35 V |
| Tensión residual para Ian (10/1000) µs (conductor-tierra) | ≤ 35 V |
| Nivel de protección Up (conductor-conductor) | ≤ 460 V (C2 - 1 kA) |
| ≤ 350 V (C3 - 25 A) | |
| Nivel de protección Up (conductor-tierra) | ≤ 900 V (C2 - 2 kA) |
| ≤ 900 V (C3 - 100 A) | |
| Tiempo de reacción tA (conductor-conductor) | ≤ 25 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Frecuencia límite fg (3 dB), sim. en el sistema de 100 Ω | típ. 4 MHz |
| Frecuencia límite fg (3 dB), sim. en el sistema de 150 Ω | típ. 3 MHz |
| Frecuencia límite fg (3 dB), sim. en el sistema de 600 Ω | típ. 700 kHz |
| Capacidad (hilo-hilo) | típ. 1 nF |
| Capacidad (hilo-tierra) | típ. 5 pF |
| A prueba de de corrientes alternas (de conductor a conductor) | 250 mA - 1 s |
| A prueba de corrientes alternas (puesta a tierra por conductor) | 10 A - 1 s |
| Tiempo de reinicialización de impulso (de conductor a conductor) | ≤ 15 ms |
| Condiciones ambientales | |
| Índice de protección | IP20 (Cierre de seguridad para niños) |
| Temperatura ambiente (servicio) | -25 °C ... 75 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 75 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Normas/disposiciones | EN 61643-21 |
| Observación | A2:2013 |
| Normas/disposiciones | IEC 61643-21 |
| Observación | A2:2012 |
| Tipo de montaje | Enchufar en la toma de corriente |
