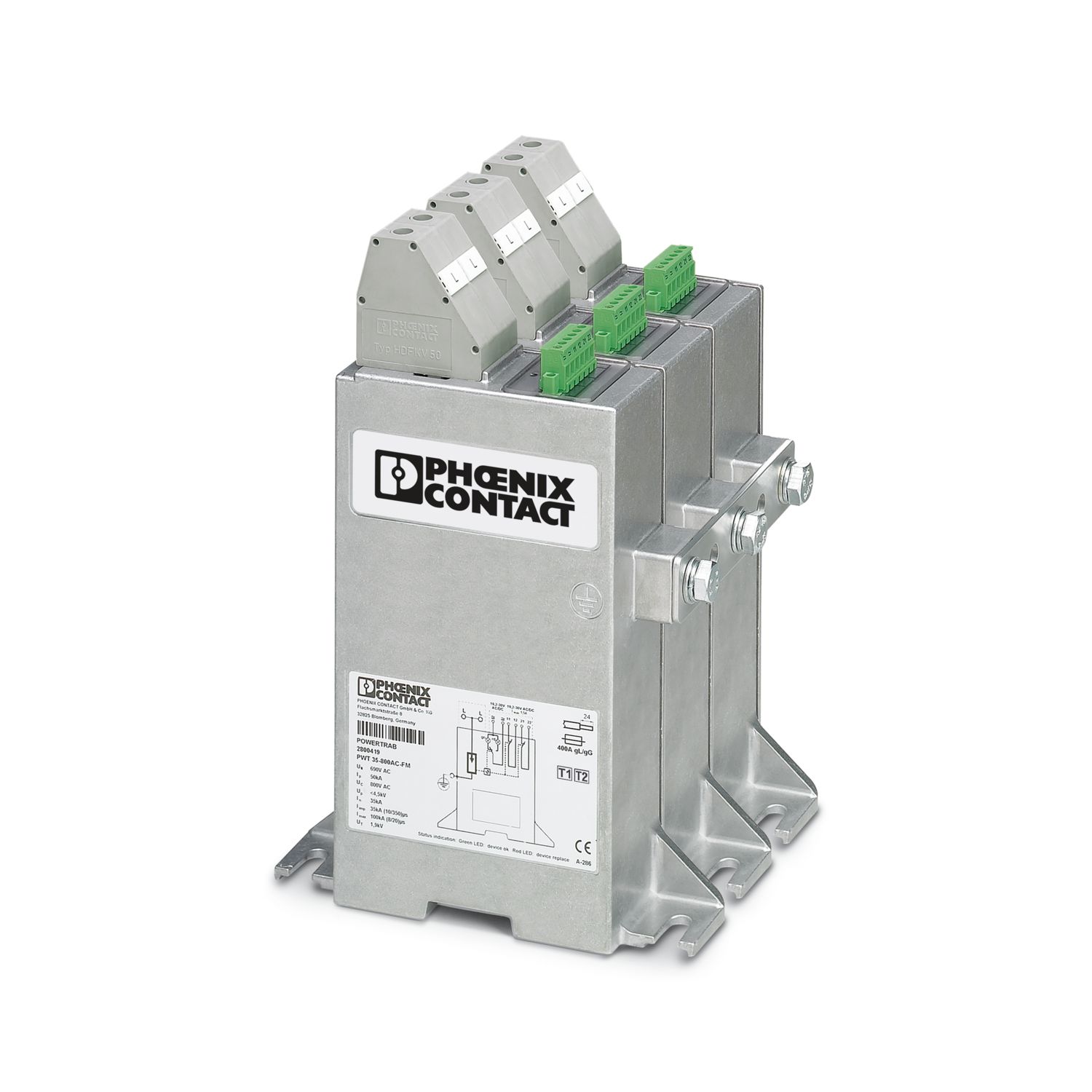

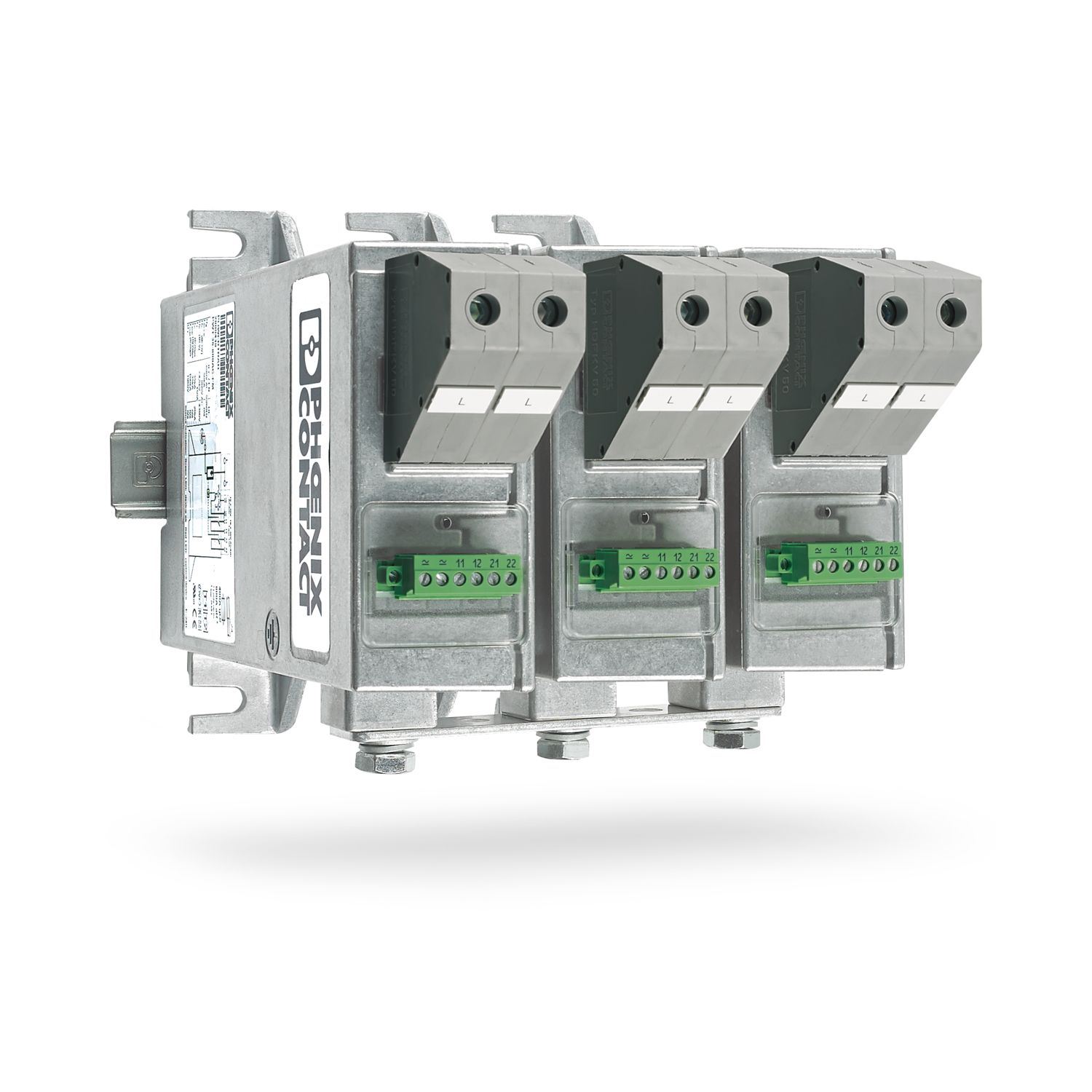

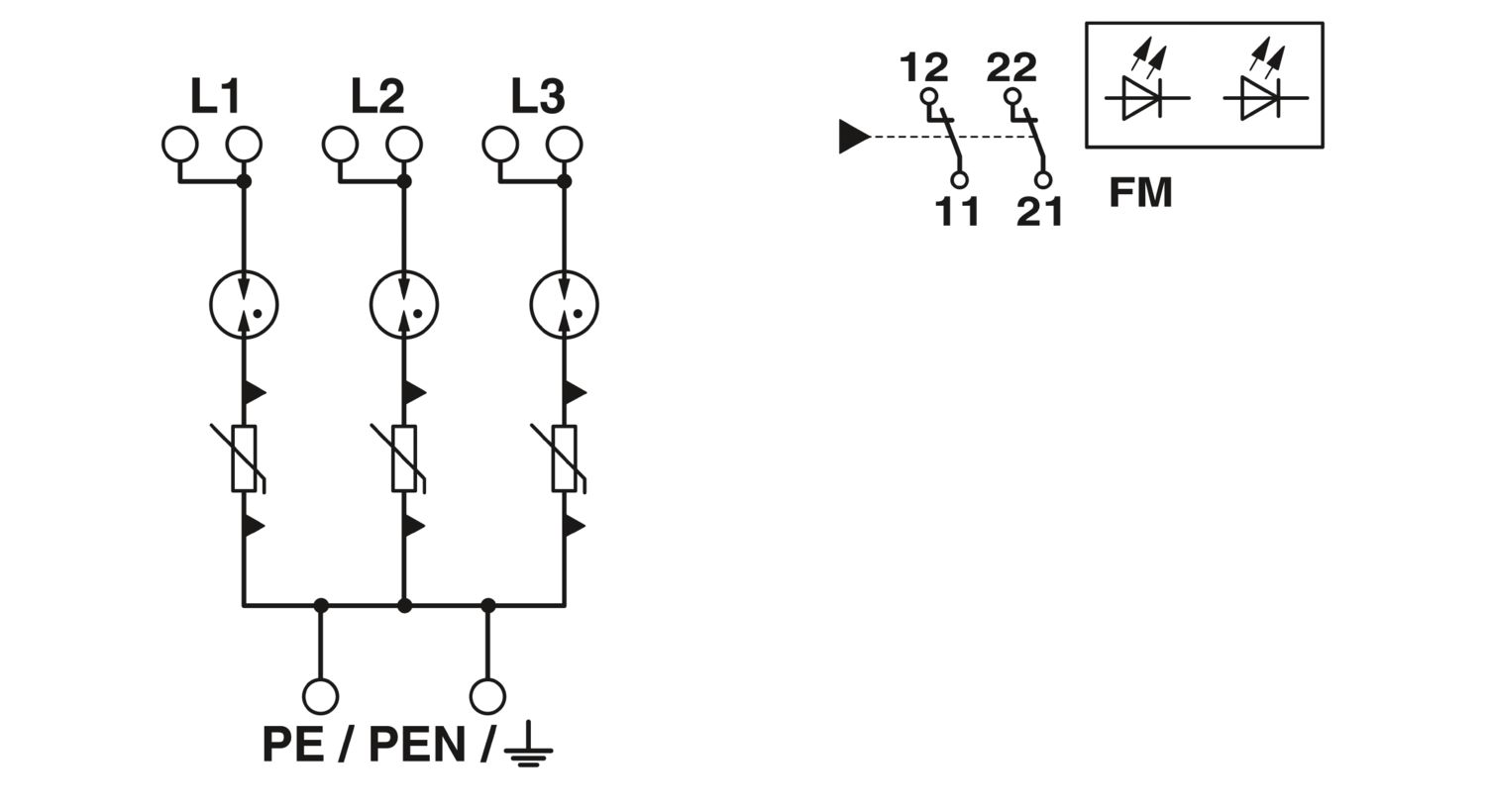

PWT 100-800AC-FM
-
Descargadores de corrientes de rayo/de sobretensiones tipo 1/2
2800531
Descargador de corrientes de rayo / sobretensiones, según tipo 1/2 / Class I/II, para redes de alimentación trifásicas con tendido de PE y N combinado en un conductor (L1, L2, L3, PEN).
Detalles de producto
| Generalidades | |
| Observación | Montaje: dos tornillos de 8 mm con 8 Nm en superficie aislada o puesta a tierra |
| Corriente de impulsos de onda larga de 2 ms según IEC 60099-4: 250 x 1,0 kA o 500 x 0,5 kA. | |
| Tipo de producto | Combinación de descargadores |
| Familia de productos | POWERTRAB |
| Clase de ensayo IEC | I / II |
| T1 / T2 | |
| Tipo EN | T1 / T2 |
| Sistema de alimentación de corriente IEC | TN-C |
| IT | |
| Construcción | Módulo de montaje |
| Número de polos | 3 |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
| Propiedades de aislamiento | |
| Categoría de sobretensión | 8 kV: IV (600 V), III (1000 V) |
| Grado de polución | 3 |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión nominal UN | 690 V AC |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Función de conmutación | 2 cont. de apertura, 1 polo |
| Tensión de servicio | 30 V AC |
| 30 V DC | |
| Corriente de servicio | 1,5 A AC |
| 1,5 A DC | |
| Alimentación: Indicación de estado/señal remota | |
| Tensión de servicio | 19,2 V AC/DC ... 30 V AC/DC |
| Corriente de servicio | 7 mA AC/DC ... 13 mA AC/DC |
| Corriente asignada | 10 mA AC/DC |
| Fusible previo máximo requerido | 1 A (e.g. T to IEC 127-2/III) |
| Inmunidad a interferencias según IEC 61000-4-5 (conductor-conductor) | 1 kV |
| Inmunidad a interferencias según IEC 61000-4-5 (conductor-tierra) | 6 kV |
| Puntos de embornaje doble | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M6 |
| Par de apriete | 8,5 Nm |
| Longitud de pelado | 24 mm |
| Sección de conductor flexible | 16 mm² ... 50 mm² |
| Sección de conductor rígido | 16 mm² ... 50 mm² |
| Sección de conductor AWG | 6 ... 1/0 |
| Conexión conductor PE | |
| Tipo de conexión | Terminal de cable circular |
| Par de apriete | 20 Nm |
| Sección de conductor flexible | 16 mm² ... 95 mm² |
| Sección de conductor rígido | 16 mm² ... 95 mm² |
| Sección de conductor AWG | 6 ... 3/0 |
| Contacto de indicación remota de defecto | |
| Rosca de tornillo | M3 |
| Par de apriete | 0,55 Nm |
| Longitud de pelado | 7 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Esquema de dimensiones |
|
| Anchura | 176 mm |
| Altura | 191 mm |
| Profundidad | 280 mm |
| Unidad de división | 10 UD |
| Color | plateado |
| Clase de inflamabilidad según UL 94 | V-2 |
| Valor CTI del material | 600 |
| 250 | |
| Material aislante | PA/PC |
| Grupo de materiales | I (PA 6.6/PC) |
| IIIa (PA 4.6) | |
| Material carcasa | Fundición inyectada de aluminio, resistente al agua de mar |
| Material superficie de la carcasa | Fundición de aluminio a presión |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Pistas de protección | L-PE |
| Dirección de actuación | 3L-PEN |
| Tensión nominal UN | 690 V AC |
| 554/960 V AC (TN-C) | |
| 690 V AC (IT) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC (L-PE) | 800 V AC |
| Corriente de carga nominal IL | 150 A (cableado pasante de serie con 50 mm²) |
| Corriente de conductor de protección IPE | ≤ 20 µA |
| Absorción de potencia standby PC | ≤ 48 mVA |
| Corriente transitoria nominal In (8/20) µs (L-PE) | 35 kA |
| Corriente transitoria máxima Imáx (8/20) µs (L-PE) | 100 kA |
| Corriente de rayo de prueba (10/350) µs (L-PE), carga | 17,5 As |
| Corriente de rayo de prueba (10/350) µs (L-PE), energía específica | 305 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs (L-PE), corriente de cresta Iimp | 35 kA |
| Corriente de descarga total ITotal (10/350) µs | 100 kA |
| Capacidad de extinción de corriente repetitiva de la red Ifi (L-PE) | 50 kA |
| Resistencia al cortocircuito ISCCR | 50 kA |
| Nivel de protección UP (L-PE) | ≤ 4,5 kV |
| Tensión residual Ures (L-PE) | ≤ 2,7 kV (en In) |
| ≤ 2,5 kV (con 20 kA) | |
| ≤ 2,3 kV (con 10 kA) | |
| ≤ 2,2 kV (con 5 kA) | |
| ≤ 2,1 kV (con 3 kA) | |
| Comportamiento TOV en UT (L-PE) | 1960 V AC (200 ms / modo estacionario) |
| 1500 V AC (5 s / modo estacionario) | |
| Tiempo de reacción tA (L-PE) | ≤ 100 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 125 A (gG con ≥35 mm²) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 400 A (gG con 2x 50mm²) |
| 800 A (aR (only up to Iimp = 25 kA)) |
| Condiciones ambientales | |
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| -40 °C ... 55 °C (cableado pasante de serie ≥ 35 mm²) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 4000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 25g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 5g (10 ... 150 Hz / 2,5 h / X, Y, Z) |
| 4g (5 ... 100 Hz / X, Y, Z - según GL) | |
| Especificaciones UL | |
| Tensión máxima constante MCOV (L-L) | 800 V AC |
| Tensión constante máxima MCOV (L-G) | 800 V AC |
| Corriente transitoria nominal In (L-L) | 20 kA |
| Corriente transitoria nominal In (L-G) | 20 kA |
| Pistas de protección | L-L |
| L-G | |
| Tensión nominal | 690 V AC |
| 400 V AC | |
| Sistema de distribución de energía | Wye |
| Delta | |
| Frecuencia nominal | 60 Hz |
| Tensión de limitación medida MLV (L-L) | 8750 V |
| Tensión de limitación medida MLV (L-G) | 4370 V |
| Tipo SPD | 4CA |
| Indicación UL/Señal remota | |
| Tensión de servicio | 30 V AC |
| Tensión de servicio DC | 30 V DC |
| Corriente de servicio AC | 1,5 A AC |
| Corriente de servicio DC | 1,5 A DC |
| Datos de conexión UL Puntos de embornaje doble | |
| Par de apriete | 75 lbf-in. |
| Sección de conductor AWG | 1/0 ... 6 |
| Datos de conexión UL Conexión conductor PE | |
| Par de apriete | 175 lbf-in. |
| Sección de conductor AWG | 3/0 |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | DIN EN 60664-1 / EN 61643-11 |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Tipo de montaje | Montaje atornillado |
Sus ventajas
Empleo en entornos hostiles gracias al diseño robusto
Solución universal para diferentes formas de red:
Control de funcionamiento mediante el indicador de estado óptico
Control de estado de varias etapas mediante contacto remoto
