VAL-CP-MOSO 60-3C-FM
-
Descargador de sobretensiones modelo 2
2804416

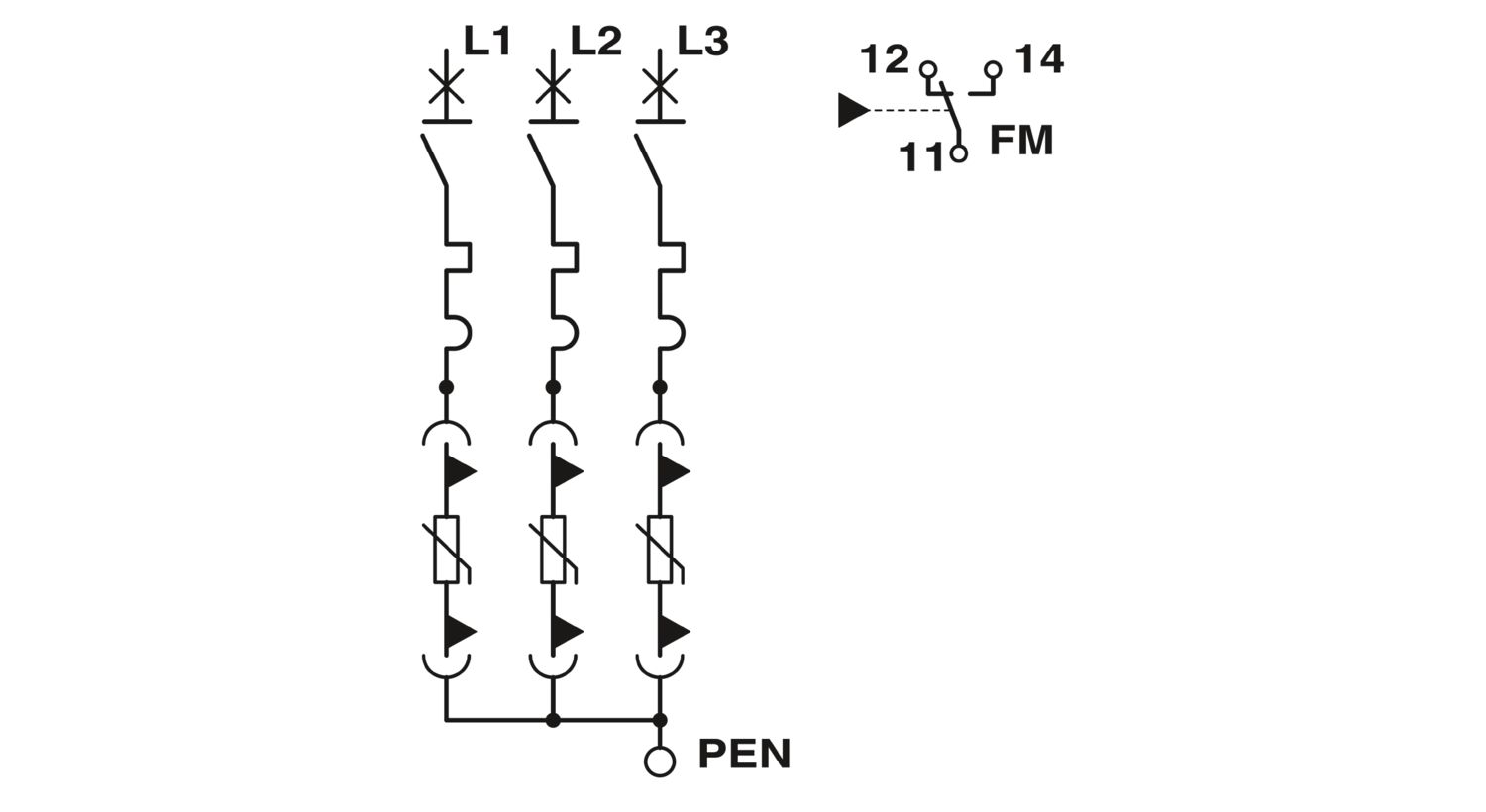

Combinación de protección contra sobretensiones tipo 2 y fusible previo de descargador, con monitorización del descargador, en combinación con indicación de estado y contacto de indicación remota. Ejecución: Sistema de 4 conductores (L1, L2, L3, PEN), montaje en técnica de sistema de 60 mm (sistema de barras colectoras)
Detalles de producto

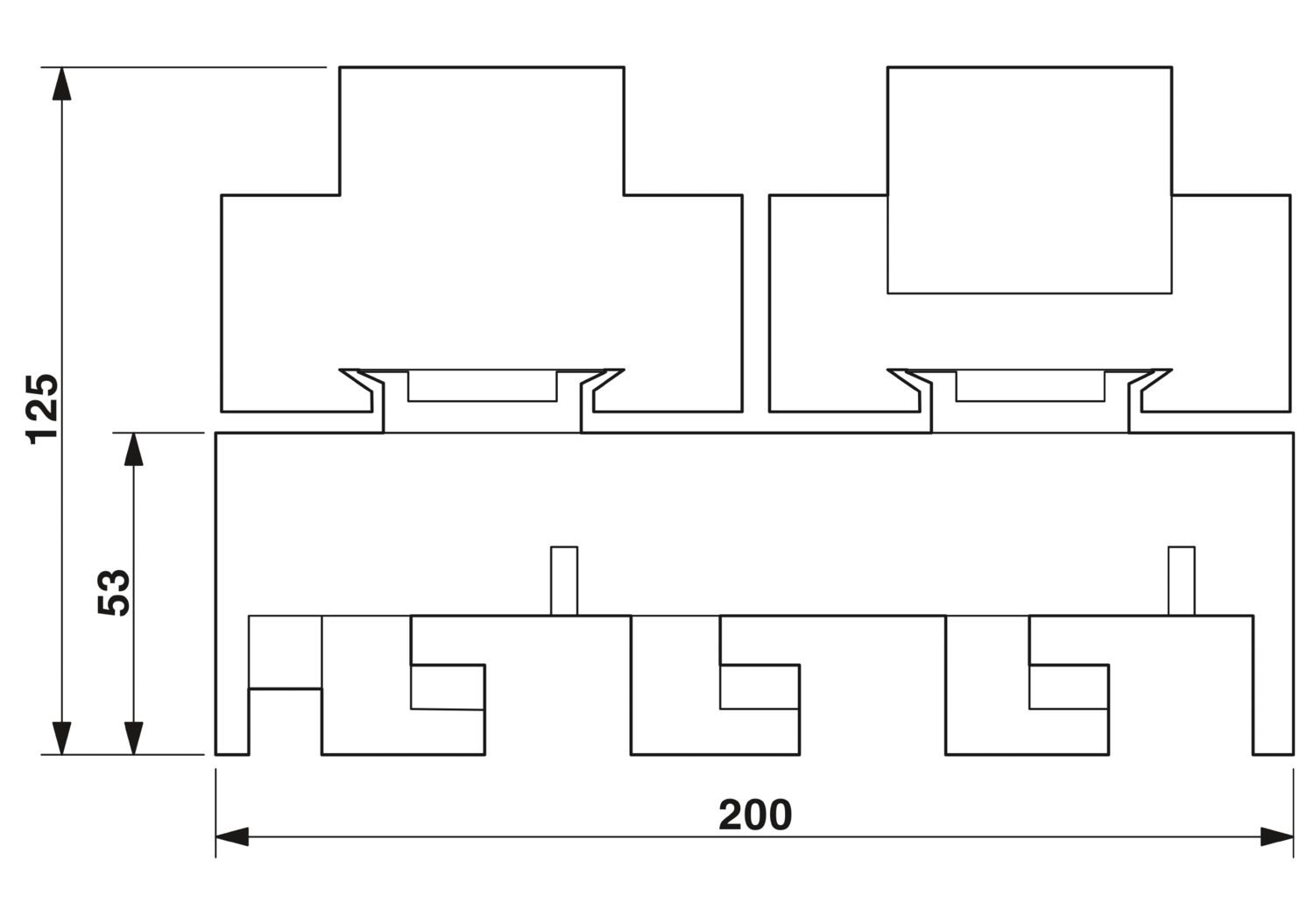

| Tipo de producto | Descargador de sobretensiones |
| Clase de ensayo IEC | II |
| T2 | |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | TN-C |
| TT | |
| Construcción | Módulo para técnica de sistema de 60 mm |
| Número de polos | 3 |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión nominal UN | 240 V AC (230/400 V AC ... 240/415 V AC) |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Función de conmutación | Conmutador |
| Tensión de servicio | 5 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Corriente de servicio | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Conexión Conductor PEN | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Par de apriete | 4,5 Nm |
| Longitud de pelado | 16 mm |
| Sección de conductor flexible | 2,5 mm² ... 16 mm² |
| Sección de conductor rígido | 2,5 mm² ... 25 mm² |
| Sección de conductor AWG | 12 ... 4 |
| Conexión conductor de fase | |
| Tipo de conexión | Sistema de carril conductor de 60 mm |
| Contacto de indicación remota de defecto | |
| Tipo de conexión | Conexión por tornillo enchufable |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| Longitud de pelado | 7 mm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Esquema de dimensiones |
|
| Anchura | 54 mm |
| Altura | 220 mm |
| Profundidad | 134 mm |
| Color | gris claro (RAL 7035) |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PBT, PA6, PA66 |
| Grupo de materiales | I |
| Material carcasa | PBT |
| PA 6 | |
| PA 6.6 |
| Pistas de protección | L-PEN |
| Dirección de actuación | 3L-PEN |
| Tensión nominal UN | 240/415 V AC (TN-C) |
| 240/415 V AC (TT) | |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC | 350 V AC |
| Corriente transitoria nominal In (8/20) µs | 20 kA |
| Corriente transitoria máxima Imáx (8/20) µs | 25 kA |
| Resistencia al cortocircuito ISCCR | 25 kA |
| Nivel de protección Up | ≤ 2,5 kV |
| Tensión residual Ures | ≤ 2,1 kV (en In) |
| ≤ 1,9 kV (con 10 kA) | |
| ≤ 1,8 kV (con 5 kA) | |
| ≤ 1,7 kV (con 3 kA) | |
| Comportamiento TOV en UT | 415 V AC (5 s / modo estacionario) |
| 440 V AC (120 min / modo de error seguro) | |
| Tiempo de reacción tA | ≤ 25 ns |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | no necesario |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 75 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | DIN VDE 0110-1 / IEC 60664-1 / IEC 61643-11 |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Tipo de montaje | Técnica de sistema de 60 mm (barra colectora) |
Sus ventajas
Montaje sin herramientas en barras colectoras de 5 y 10 mm
Dispositivo de desconexión en cada conector
La mejor información gracias a la indicación de estado óptica y el contacto de indicación remota
Descargador de sobretensiones completamente enchufable del modelo 2
