El MINI MCR-SL-PT100-UI... de 6,2 mm de anchura es un convertidor de temperatura de 3 vías separadas configurable. Es apropiado para la conexión de termorresistencias Pt 100 según IEC 60751 en tecnología de conexión de 2, 3 y 4 conductores.
En el lado de salida están disponibles las señales normalizadas analógicas 0 mA...20 mA, 4 mA...20 mA, 0 V...10 V, 0 V...5 V, 1 V...5 V, 10 V...0 V, 20 mA...0 mA o 20 mA...4 mA con separación galvánica.
Los conmutadores DIP accesibles por el lado de la carcasa permiten la configuración de los siguientes parámetros:
- Tecnología de conexión
- Margen de temperatura que se debe medir
- Señal de salida
- Tipo de evaluación de errores
La alimentación de tensión (desde 19,2 V DC hasta 30 V DC) puede efectuarse opcionalmente a través de las bornas de conexión de los módulos o en combinación con el conector de bus para carril DIN.

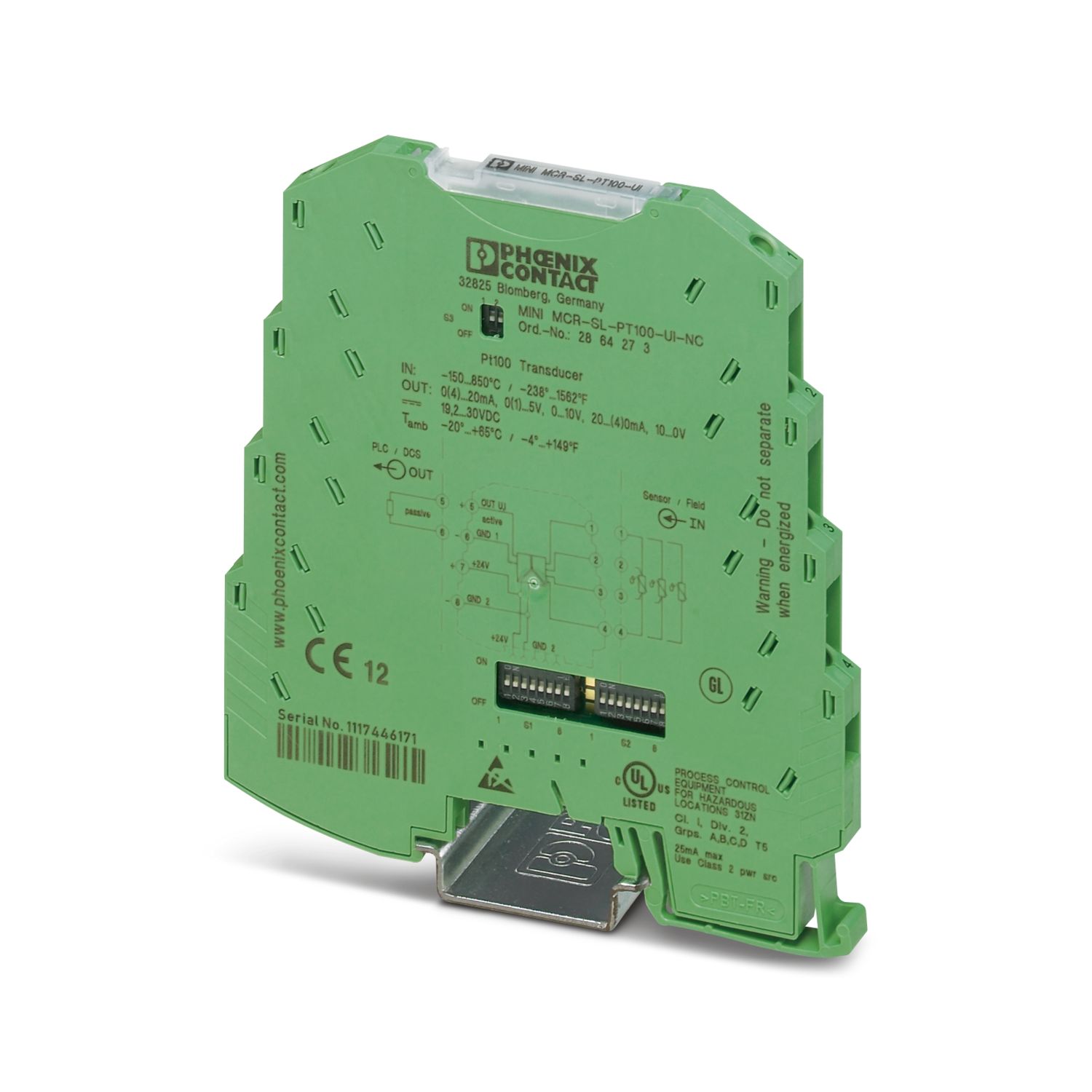

MINI MCR-SL-PT100-UI-NC
-
Convertidor medición termorresistencias
2864273
Convertidor de temperatura MCR para sensores de temperatura Pt 100, configurable a través de interruptor DIP, con conexión por tornillo, sin preconfigurar
Descarga gratuita disponible.
Descargas
Detalles de producto
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Temperature transmitter |
| Familia de productos | MINI Analog |
| Número de canales | 1 |
| Configuración | Conmutador DIP |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Funcionalidad | |
| Configuración | Conmutador DIP |
| Separación galvánica | Separación de 3 vías |
| Potencia disipada máxima con condición nominal | 235,5 mW |
| Circuito de protección | Protección contra transitorios |
| Respuesta gradual (0-99 %) | < 160 ms |
| Coeficiente de temperatura máximo | < 0,02 %/K |
| Error de transmisión del alcance de medición ajustado | ((100 K / alcance de medición ajustado [K]) + 0,1) % |
| Error de transmisión del alcance de medición completo | ≤ 0,2 % |
| Separación galvánica Entrada/salida/alimentación | |
| Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
| Tensión de prueba | 1,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Aislamiento básico según IEC/EN 61010 |
| Alimentación | |
| Tensión nominal de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código de artículo 2869728), que puede encajarse en el carril DIN de 35 mm según EN 60715) |
| Absorción de corriente máxima | < 21 mA (con 24 V DC) |
| Consumo de potencia | < 500 mW |
| Señal | |
| Número de entradas | 1 |
| Medición | |
| Configurable/Programable | Sí |
| Tipos de sensor utilizables (RTD) | Pt 100 (IEC 60751/EN 60751) |
| Rango de medición, temperatura | min. 50 K |
| Tipo de sensor: | -150 °C ... 850 °C (configurable) |
| Corriente para alimentación de sensores | 1 mA (Constante) |
| Resistencia total de la línea máx. admisible | 10 Ω (según línea) |
| Tecnología de conexión | 2, 3, 4 conductores |
| Señal: Tensión/corriente | |
| Número de salidas | 1 |
| Configurable/Programable | Sí, sin configurar |
| Señal de salida tensión | 0 V ... 5 V |
| 1 V ... 5 V | |
| 0 V ... 10 V | |
| 10 V ... 0 V | |
| Señal de salida tensión máxima | 12,5 V |
| Tensión en circuito abierto | 12,5 V |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Señal de salida corriente máxima | 23 mA |
| Corriente de cortocircuito | 10 mA |
| Carga/Carga de salida Salida de tensión | ≥ 10 kΩ |
| Carga/Carga de salida Salida de corriente | < 500 Ω (con 20 mA) |
| Ripple | < 20 mVPP (A 10 kΩ) |
| < 20 mVPP (en 500 Ω) | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 12 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 12 |
| Esquema de dimensiones |
|
| Anchura | 6,2 mm |
| Altura | 93,1 mm |
| Profundidad | 101,2 mm |
| Color | verde (RAL 6021) |
| Material carcasa | PBT |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| UL, EE. UU. / Canadá | |
| Marcado | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Homologación para la construcción naval | |
| Certificado | DNV GL TAA00002R0 |
| Datos para construcción naval | |
| Temperature | B |
| Humidity | B |
| Vibración | B |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Resistencia a interferencias | EN 61000-6-2 |
| Observación | Durante las interferencias pueden producirse ligeras desviaciones. |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-4 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Observación | Deben tomarse medidas de protección contra una descarga electrostática. |
| Campo electromagnético AF | |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 10 % |
| Transitorios rápidos (Burst) | |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 10 % |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 10 % |
| Separación galvánica | Separación de 3 vías |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril, el cual puede encajarse en un carril DIN de 35 mm según EN 60715. |
| Posición para el montaje | discrecional |
UL Recognized
ID de homologación: E238705DNV GL
ID de homologación: TAA00002R0cUL Listed
ID de homologación: E199827UL listado
ID de homologación: E199827
Sus ventajas
Posibil. aliment. energía a través elemento de pie (TBUS)
Para sensores Pt 100 2, 3 ó 4 conduct. según IEC 60751
Señalización errores con LED diagnóstico y señal analógica
Señales de entrada y salida configurables con interruptor DIP
Convertidor de temperatura compacto para separación galvánica, conversión, amplificación y filtrado
Separación de 3 vías
Señales Pt 100 a señales norm.
Margen medición temperat. de -150 °C a 850 °C
