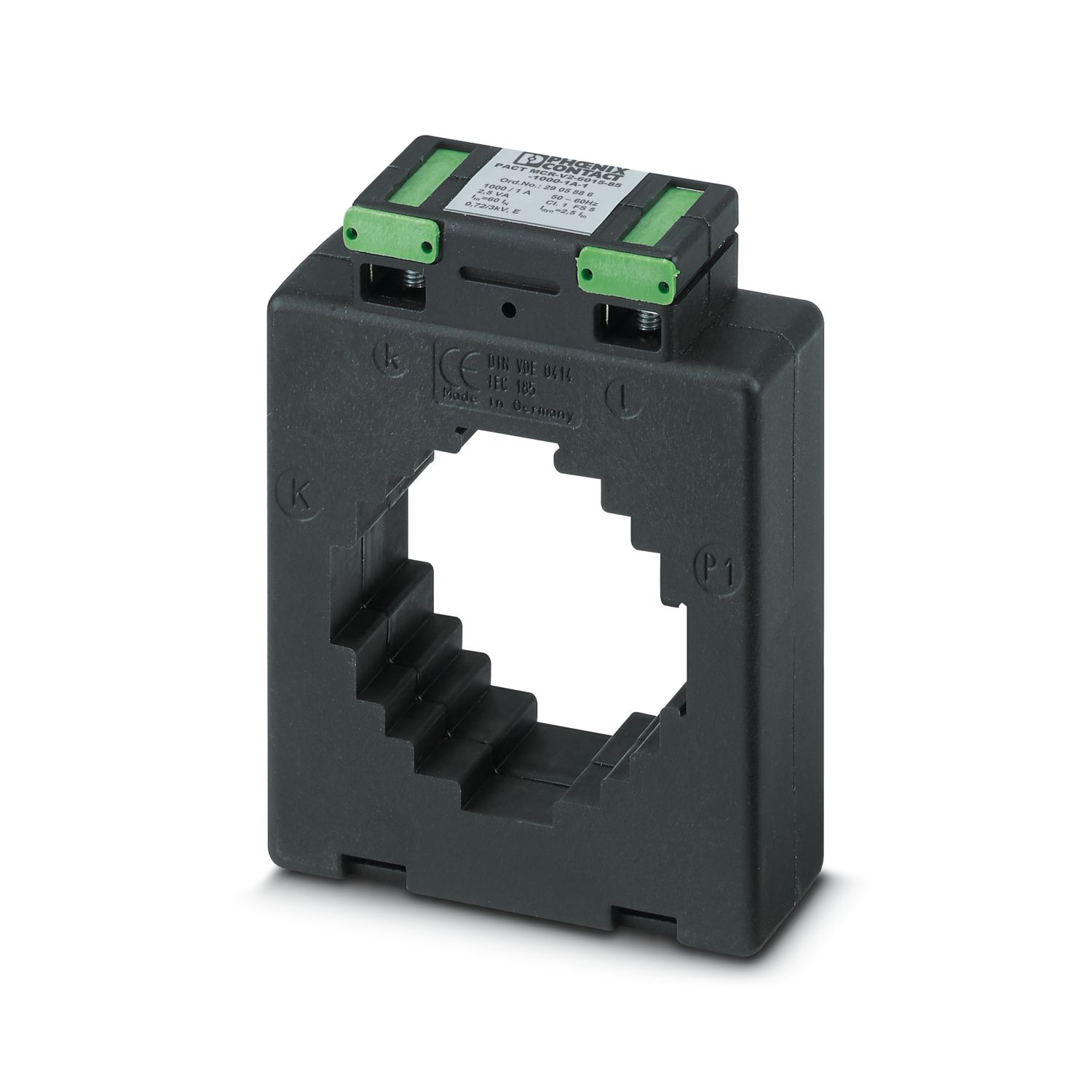

PACT MCR-V2-6015-85-1000-1A-1 - Transformador de corriente
2905886
Convertidor de corriente de barra pasante, corriente primaria 1000 A AC; corriente secundaria 1 A AC; clase de precisión 1; potencia asignada 2,5 VA
Detalles de producto
Tipo de producto
Current transformer
Tensión de aislamiento de dimensionamiento
1 kV (Fase/conductor neutro)
Generalidades
Contrastable
no
Tipo de convertidor
Convertidor de corriente de barra pasante
Transformador de corriente
Potencia nominal
2,5 VA
Corriente de corta duración de dimensionamiento térmica
Ith = 60 * In
Corriente constante de dimensionamiento térmico
Id = 1,2 * In
Corriente transitoria de dimensionamiento
Idyn = 2,5 * Ith
Frecuencia asignada fn
50 Hz
60 Hz
Corriente de dimensionamiento primaria Ipn
0 A ... 1000 A
Contrastable
no
Tipo de convertidor
Convertidor de corriente de barra pasante
Señal
Corriente de dimensionamiento secundaria Isn
1 A AC
Factor de limitación del máximo de corriente
FS 5
Clase de precisión
1
Tipo de conexión
Conexión por tornillo
Sección de conductor flexible
2x 2,5 mm² ... 4 mm² (Bornes secundarios)
Dimensiones del artículo
Anchura
30 mm
Altura
108 mm
Profundidad
85 mm
Dimensiones del artículo con montaje alternativo
Anchura
85 mm
Altura
108 mm
Profundidad
30 mm
Barra de cobre
Anchura
60 mm
Altura
15 mm
Barra de cobre 2
Anchura
50 mm
Altura
10 mm
Barra de cobre 3
Anchura
40 mm
Altura
40 mm
Conductores redondos
Diámetro
52 mm
Color
negro (RAL 9005)
Material carcasa
PA 6.6
Condiciones ambientales
Temperatura ambiente (servicio)
-25 °C ... 40 °C
Temperatura ambiente (almacenamiento / transporte)
-25 °C ... 40 °C
Humedad de aire admisible (servicio)
Utilizable solo en espacios interiores sin rocío
Clase de material aislante
E
CE
Certificado
Conformidad CE
UKCA
Certificado
De conformidad con UKCA
Normas/especificaciones
EN 61869
Código de artículo
2905886
Unidad de embalaje
1 Unidades
Cantidad mínima de pedido
1 Unidades
Clave de producto
DK66ZZ
GTIN
4055626004877
Peso por unidad (incluido el embalaje)
297,9 g
Peso por unidad (sin incluir el embalaje)
250 g
Número de tarifa arancelaria
85043129
País de origen
DE
EU RoHS
Cumple los requisitos de la Directiva RoHS
Sí
(Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)
Ninguna sustancia con una fracción de masa superior a 0,1 %
