SACC-MRD-4SC SH PN SCO
-
Conector para datos
1436754

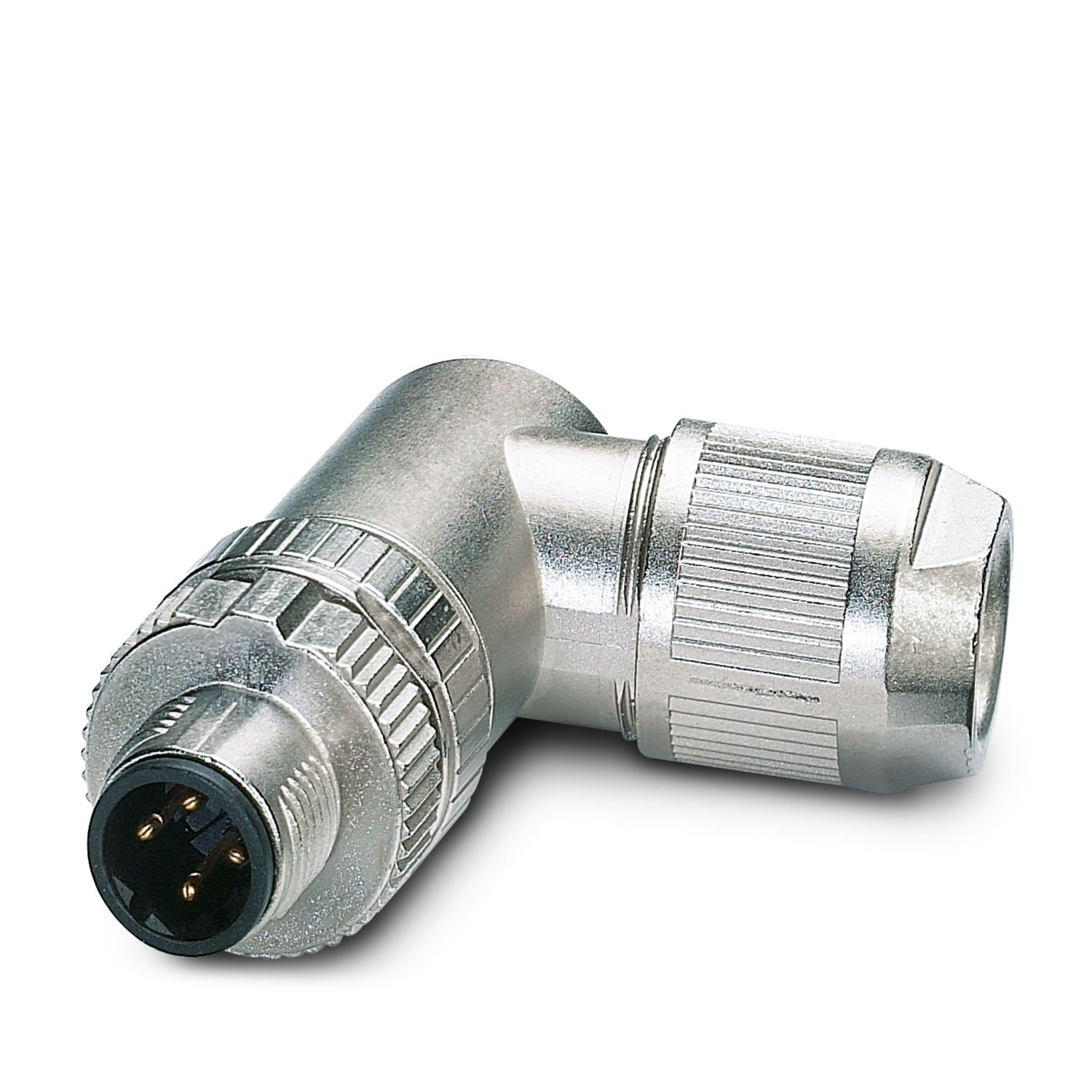

Conector para datos, PROFINET CAT5 (100 MBit/s), 4-polos, apantallado, Conector macho acodado M12, codificación: D, Conexión por resorte, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4 mm ... 8 mm
Detalles de producto
| Generalidades | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
| Indicaciones de montaje | El esquema de polos es giratorio para salida de cables en paso de 45° |
| Los hilos se pueden conectar tanto con como sin punteras |
| Tipo de producto | Conector circular (lado del cable) |
| Tipo de sensor | PROFINET |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | D |
| Salida de cables | acodado |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Esquema de dimensiones |
|
| Longitud | 50 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 4 mm ... 8 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | NBR |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conexión | 0,14 mm² ... 0,5 mm² |
| Sección de conexión AWG | 26 ... 20 |
| Longitud a desaislar del conductor individual | 10 mm |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,8 Nm (Inserto de machos con casquillo de acoplamiento) | |
| 3 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Resistencia de contacto | ≤ 8 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 60 V DC |
| 48 V AC | |
| Corriente nominal IN | 4 A |
| Velocidad de transmisión | 100 MBit/s |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | acodado |
| Tipo de rosca cabecera | M12 |
| Codificación | D |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Longitud pelado de conductores individuales | 10 mm |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -40 °C ... 85 °C (macho / hembra) |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Denominación de norma | Choques, vibraciones |
| Normas/disposiciones | EN 50155:2001 |
Sus ventajas
Aplicación segura en campo gracias a altos grados de protección
Ahorra tiempo gracias a la instalación con bloqueo rápido SPEEDCON
Conexión por resorte: también en caso de choque y vibración gracias a una conexión segura con mayor fuerza de contacto
Envío fiable de señales - apantallado de 360° en entorno con carga electromagnética
