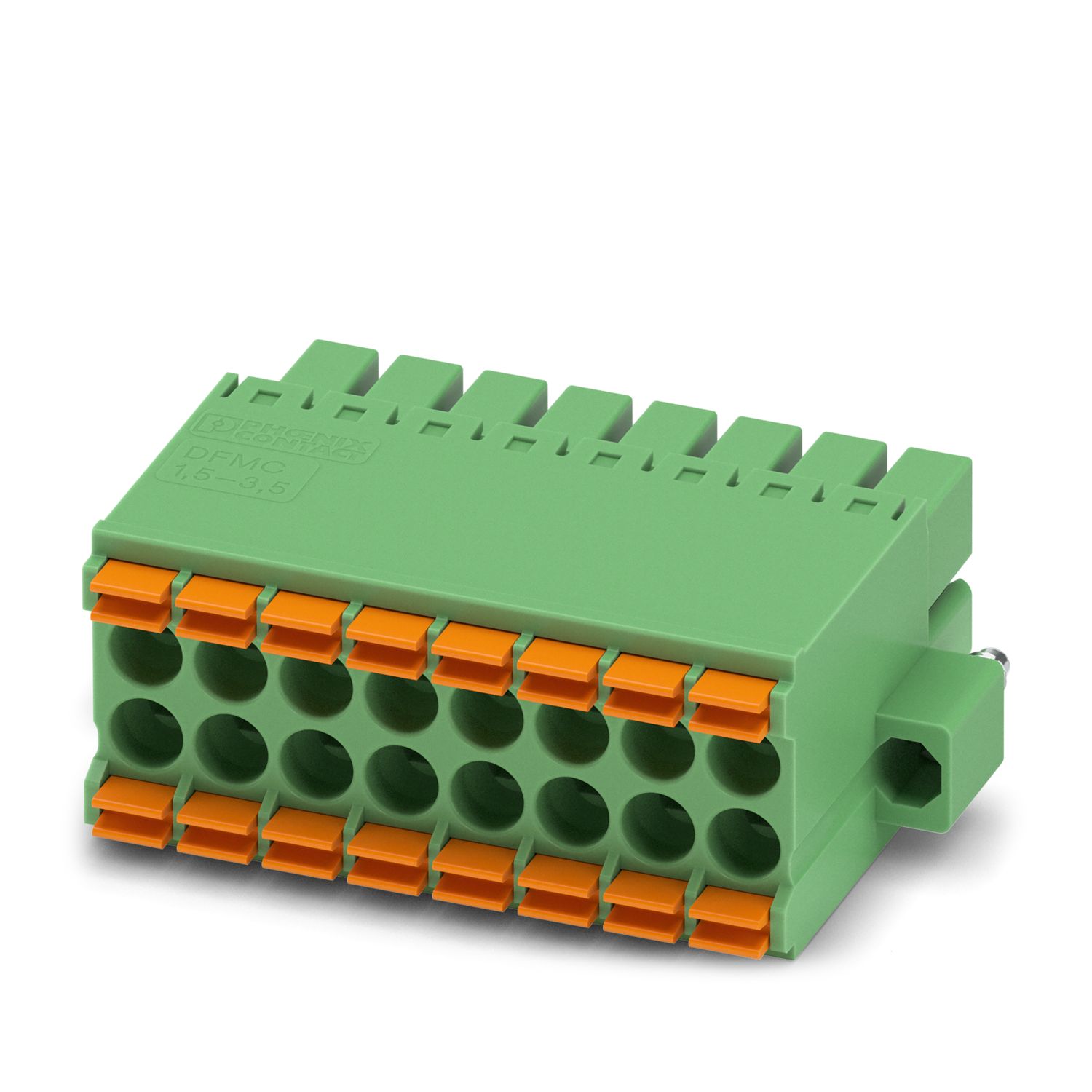

Conector de placa de circuito impreso, sección nominal: 1,5 mm2, color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión del contacto: Hembra, número de filas: 2, número de polos: 8, familia de artículos: DFMC 1,5/..-STF, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON DFMC 1,5, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja
| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | DFMC 1,5/..-STF |
| Línea de productos | COMBICON Connectors S |
| Número de polos | 8 |
| Paso | 3,5 mm |
| Número de filas | 2 |
| Propiedades | |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Resistencia de contacto | 1,9 mΩ |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 320 V |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tecnología de conexión | |
| Construcción | Parte enchufable |
| Sistema de conectores | COMBICON DFMC 1,5 |
| Sección nominal | 1,5 mm² |
| Tipo de conexión del contacto | Hembra |
| Bloqueo | |
| Sistema de bloqueo | Bloqueo por tornillo |
| Brida de sujeción | Sujeción aérea (tornillo) |
| Par de apriete | 0,2 Nm |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push-in |
| Dirección de conexión Conductor/placa de circuito impreso | 0 ° |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 0,75 mm² |
| Calibre macho a x b / Diámetro | 2,4 mm x 1,5 mm / 1,6 mm |
| Longitud de pelado | 10 mm |
| Datos sobre punteras sin collar aislante | |
| tenaza de crimpado recomendada | 1212034 CRIMPFOX 6 |
| punteras sin collar aislante, según DIN 46228-1 | Sección: 0,25 mm²; Longitud: 7 mm |
| Sección: 0,34 mm²; Longitud: 7 mm | |
| Sección: 0,5 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 0,75 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 1 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 1,5 mm²; Longitud: 10 mm | |
| Datos sobre punteras con collar aislante | |
| tenaza de crimpado recomendada | 1212034 CRIMPFOX 6 |
| punteras con collar aislante, según DIN 46228-4 | Sección: 0,14 mm²; Longitud: 8 mm |
| Sección: 0,25 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 0,34 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 0,5 mm²; Longitud: 8 mm ... 10 mm | |
| Sección: 0,75 mm²; Longitud: 10 mm | |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | parcialmente dorados |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (3 - 8 µm Sn) |
| Superficie de metal del punto de embornaje (capa intermedia) | Níquel (2 - 4 µm Ni) |
| Superficie de metal área de contacto (capa superior) | Oro (0,8 - 1 µm Au) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (2 - 4 µm Ni) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Datos del material: elemento de accionamiento | |
| Color (Elemento de accionamiento) | naranja (2003) |
| Material aislante | PBT |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Esquema de dimensiones |
|
| Paso | 3,5 mm |
| Anchura [w] | 35 mm |
| Altura [h] | 13,25 mm |
| Longitud [l] | 22,35 mm |
| Brida | |
| Par de apriete | 0,2 Nm |
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
| Conexión de conductores | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Conexión y desconexión repetidas | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,14 mm² / rígido / > 10 N |
| 0,14 mm² / flexible / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexible / > 40 N | |
| Fuerzas al enchufar y desenchufar | |
| Especificación del ensayo | DIN EN 60512-13-2:2006-11 |
| Resultado | Prueba aprobada |
| Número de ciclos | 100 |
| Fuerza al enchufar por polo aprox. | 2 N |
| Fuerza al desenchufar por polo aprox. | 1 N |
| Resistencia de las rotulaciones | |
| Especificación del ensayo | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Polarización y codificación | |
| Especificación del ensayo | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Examen visual | |
| Especificación del ensayo | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba aprobada |
| Examen dimensional | |
| Especificación del ensayo | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba aprobada |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 500 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 500 Hz) |
| Duración de ensayo por eje | 2 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de choque soportable a nivel del mar | 2,95 kV |
| Resistencia de contacto R1 | 1,9 mΩ |
| Resistencia de contacto R2 | 2,1 mΩ |
| Ciclos de enchufe | 100 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Ensayo climático | |
| Especificación del ensayo | DIN 50018:2013-05 |
| Fatiga por corrosión | 1,0 dm3 SO2 en 300 dm3/40 °C/1 ciclo |
| Esfuerzo térmico | 100 °C/168 h |
| Tensión alterna soportable | 1,39 kV |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoidal |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Prueba térmica | Grupo de prueba C | |
| Especificación del ensayo | DIN EN 60512-5-1:2003-01 |
| Número de polos probado | 15 |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Ciclos de temperatura | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Líneas de fuga y distancias de aislamiento de aire | | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión transitoria nominal (III/3) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de línea de fuga (III/3) | 2 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria nominal (III/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de línea de fuga (III/2) | 1,5 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 320 V |
| Tensión transitoria nominal (II/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de línea de fuga (II/2) | 1,6 mm |
| Tipo de embalaje | empaquetado en caja |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| Field wiring | 300 V | 8 A | 24 - 16 | |
| Usegroup C | ||||
| Factory wiring | 50 V | 8 A | 24 - 16 | |
| Usegroup D | ||||
| Field wiring | 300 V | 8 A | 24 - 16 | |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 160 V | 8 A | 0,2 - 1,5 |
