P-CO
-
Conector de componentes
3036796
Conector de componentes, para el montaje de componentes autoseleccionables, tensión nominal: 250 V, corriente nominal: 6 A, tipo de conexión: Conexión enchufable, paso: 5,2 mm, profundidad: 33,2 mm, anchura: 5,1 mm, altura: 24,2 mm, número de polos: 1, color: gris, clase de montaje: Enchufable (Slot)
Detalles de producto
| Observación referente al funcionamiento | Pueden utilizarse componentes de 0,5 mm a 0,8 mm de diámetro de alambre |
| Tipo de producto | Conector de componentes |
| Número de polos | 1 |
| Paso | 5,2 mm |
| Potenciales | 1 |
| Propiedades de aislamiento | |
| Grado de polución | 3 |
| Sección de conductor rígido | 0,5 mm² ... 0,8 mm² |
| Sección de conductor flexible | 0,5 mm² ... 0,8 mm² |
| Corriente nominal | 6 A |
| Corriente de carga máxima | 6 A (con una sección de conductor de 0,5 mm²) |
| Tensión nominal | 250 V (La tensión es determinada por el componente instalado.) |
| Sección nominal | 0,5 mm² |

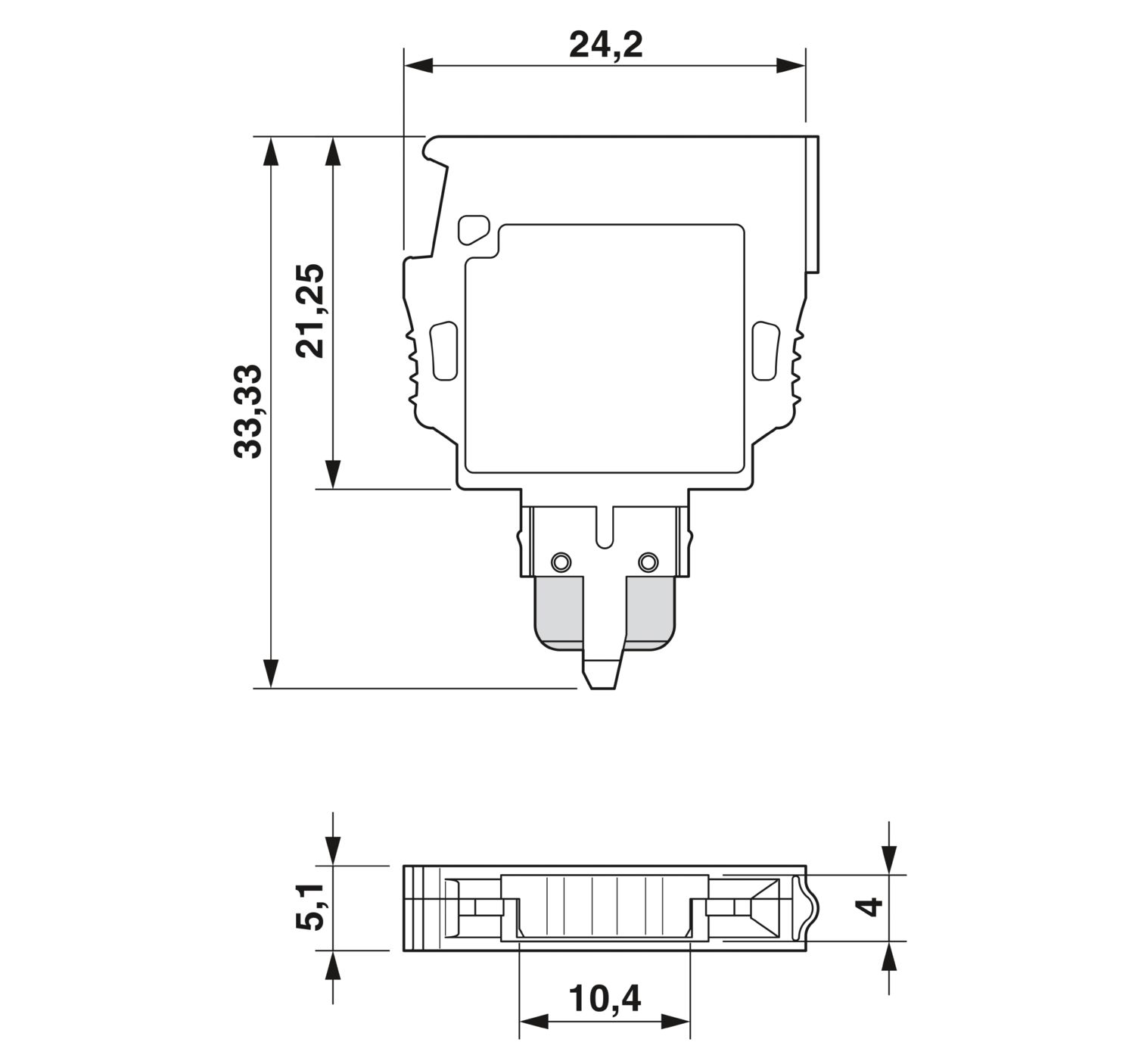

| Esquema de dimensiones |
|
| Anchura | 5,1 mm |
| Altura | 24,2 mm |
| Profundidad | 33,2 mm |
| Paso | 5,2 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Tipo de montaje | Enchufable (Slot) |
Sus ventajas

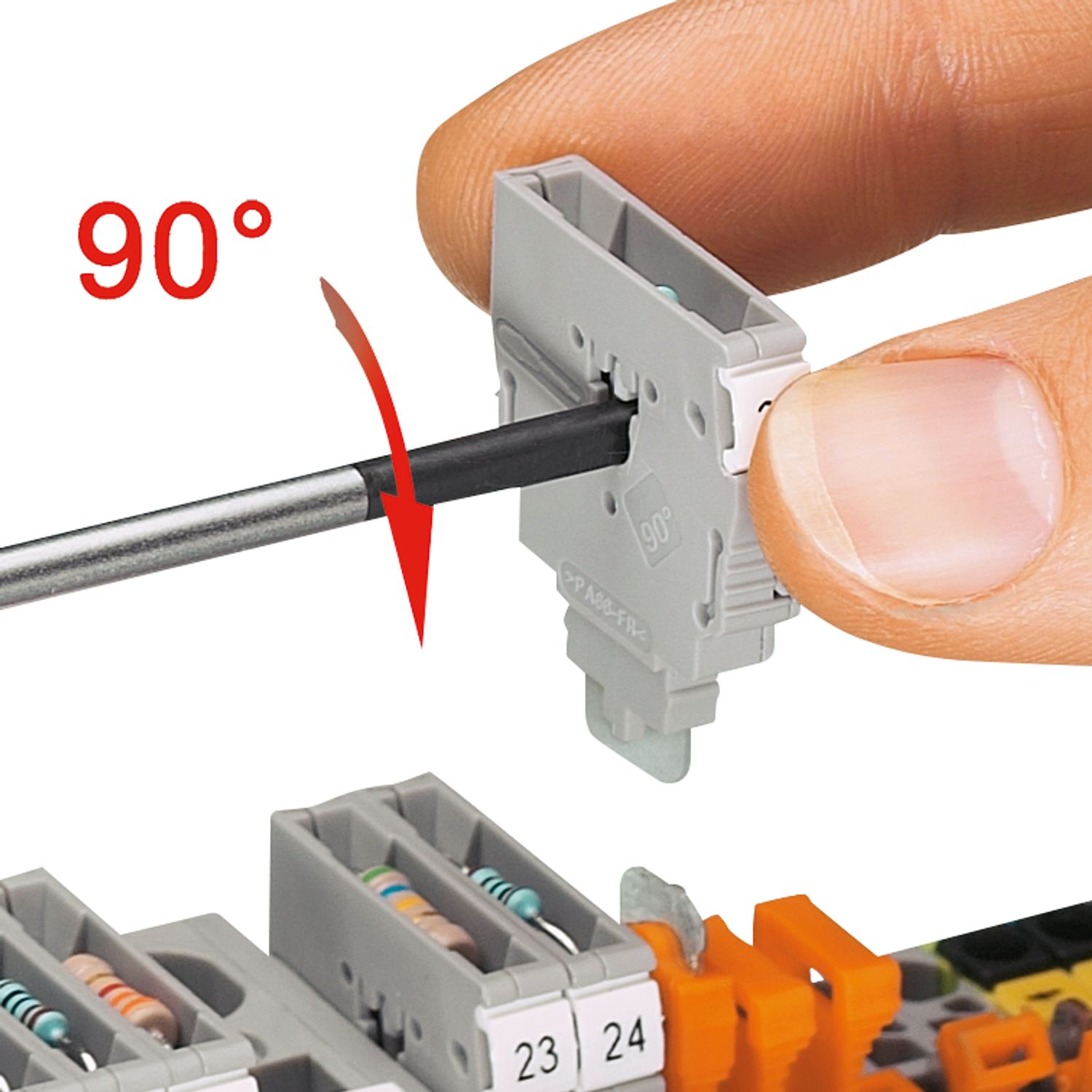

Para el montaje, las conexiones por resorte se abren o se cierran en el interior del conector con un giro o un destornillador estándar
Posibilidad de uso en todos los bornes seccionables ...-TG con 5,2 mm de ancho o más de las series PT, ST, QTC y UT
El conector de componentes P‑CO patentado puede alojar componentes de forma rápida y segura mediante contactos por resorte
Un compartimento codificado ofrece una conexión con polaridad segura
