HC-STA-B16-SHWSC-2SSM32-ELC-AL
-
Carcasa
1082590

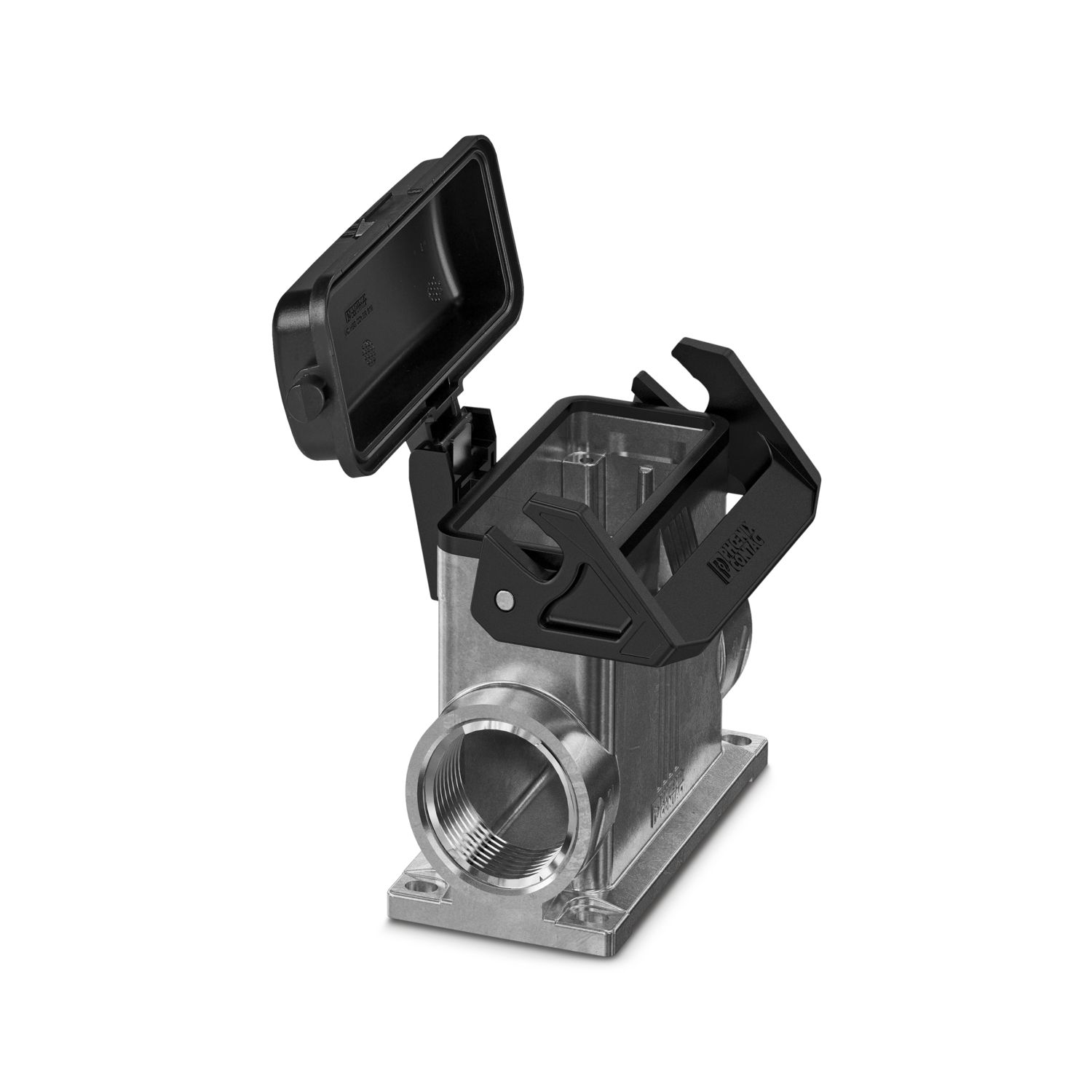

Carcasa de superficie B16, con brida longitudinal, material: Fundición inyectada de aluminio, resistente al agua de mar, material tapa protectora: PC, salidas de cable: 2, lateral, 2x M32, altura: 84,7 mm, prensaestopas: sin, tapa de protección: sí, Estándar
Detalles de producto
| Generalidades | Para insertos de contactos HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
| Tipo de producto | Carcasa con bloqueo por brida |
| Tipo de carcasa | Carcasa de superficie |
| Aplicación | Estándar |
| Construcción | B16 |
| Número de salidas de cable | 2 |
| Tipo de atornillado | 2x M32 |
| Ejecución | Diseño alto |
| Tapa de protección | sí |
| Salida de cables | lateral |
| Prensaestopas Pg | sin |

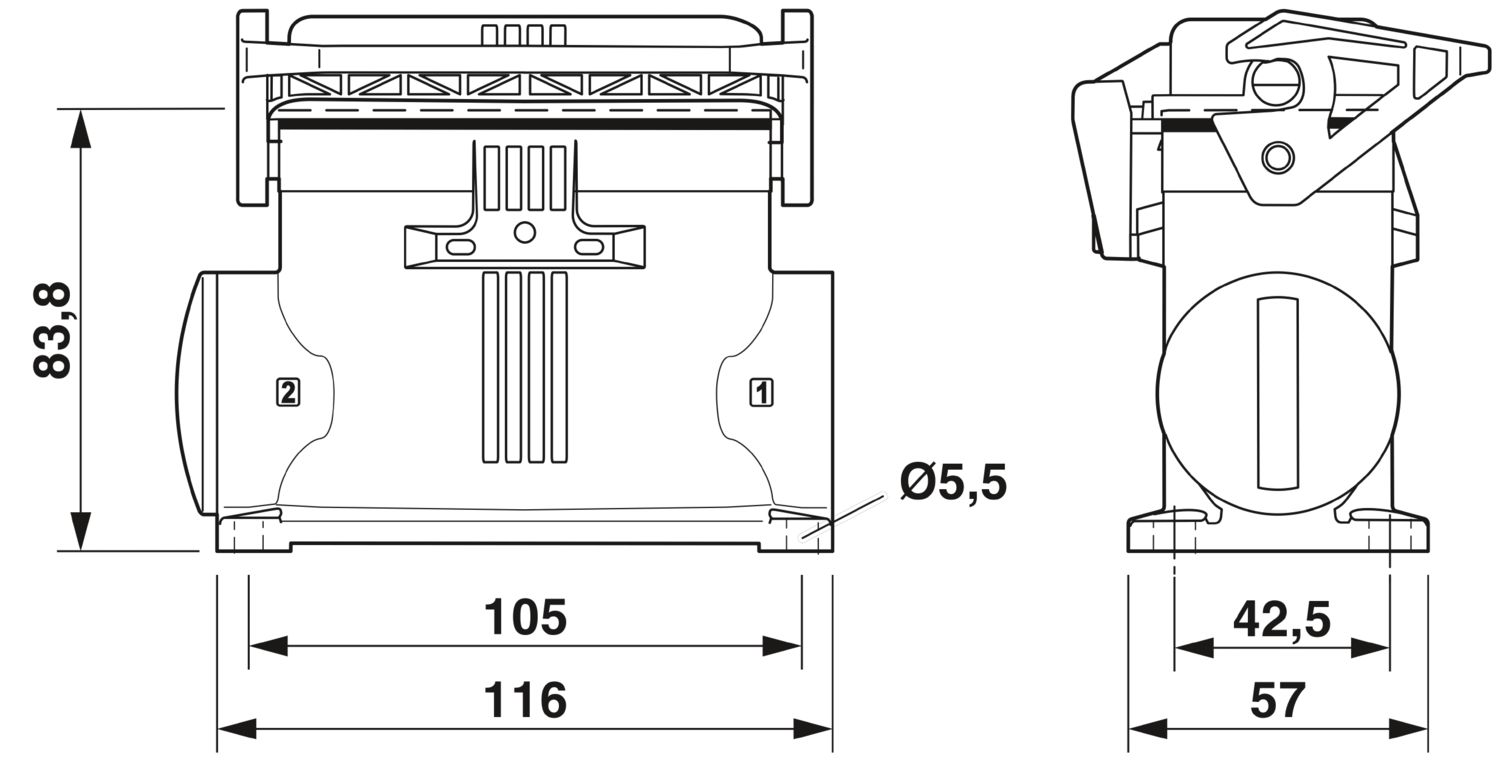

| Esquema de dimensiones |
|
| Anchura | 57 mm |
| Altura | 84,7 mm |
| Longitud | 117,5 mm |
| Diámetro de taladro | 5,5 mm |
| Clase de inflamabilidad según UL 94 | V0 (Bloqueo) |
| V0 (Tapa de protectora) | |
| Material junta | NBR, conductiva |
| Material carcasa | Fundición inyectada de aluminio, resistente al agua de mar |
| Material superficie de la carcasa | sin recubrimiento |
| Material tapa protectora | PC |
| Material brida de bloqueo | PA |
| Datos mecánicos | |
| Tipo de atornillado | 2x M32 |
| Tipo de bloqueo | Brida |
| Par de apriete | 2 Nm ... 3 Nm (para tornillos de fijación M5 de la carcasa de superficie) |
| Indicaciones de montaje | Un orificio de entrada está cerrado con un tapón ciego de plástico y puede abrirse con un destornillador. |
| Condiciones ambientales | |
| Índice de protección | IP66 (con capuchón de protección cerrado) |
| IP67 (en estado enchufado) | |
| Índice de protección (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Resistencia a los golpes | IK08 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
Sus ventajas
Buen efecto de apantallamiento con interferencias electromagnéticas
