ECS-EX 122X109-S-UV1-V
-
Caja para electrónica
1292758

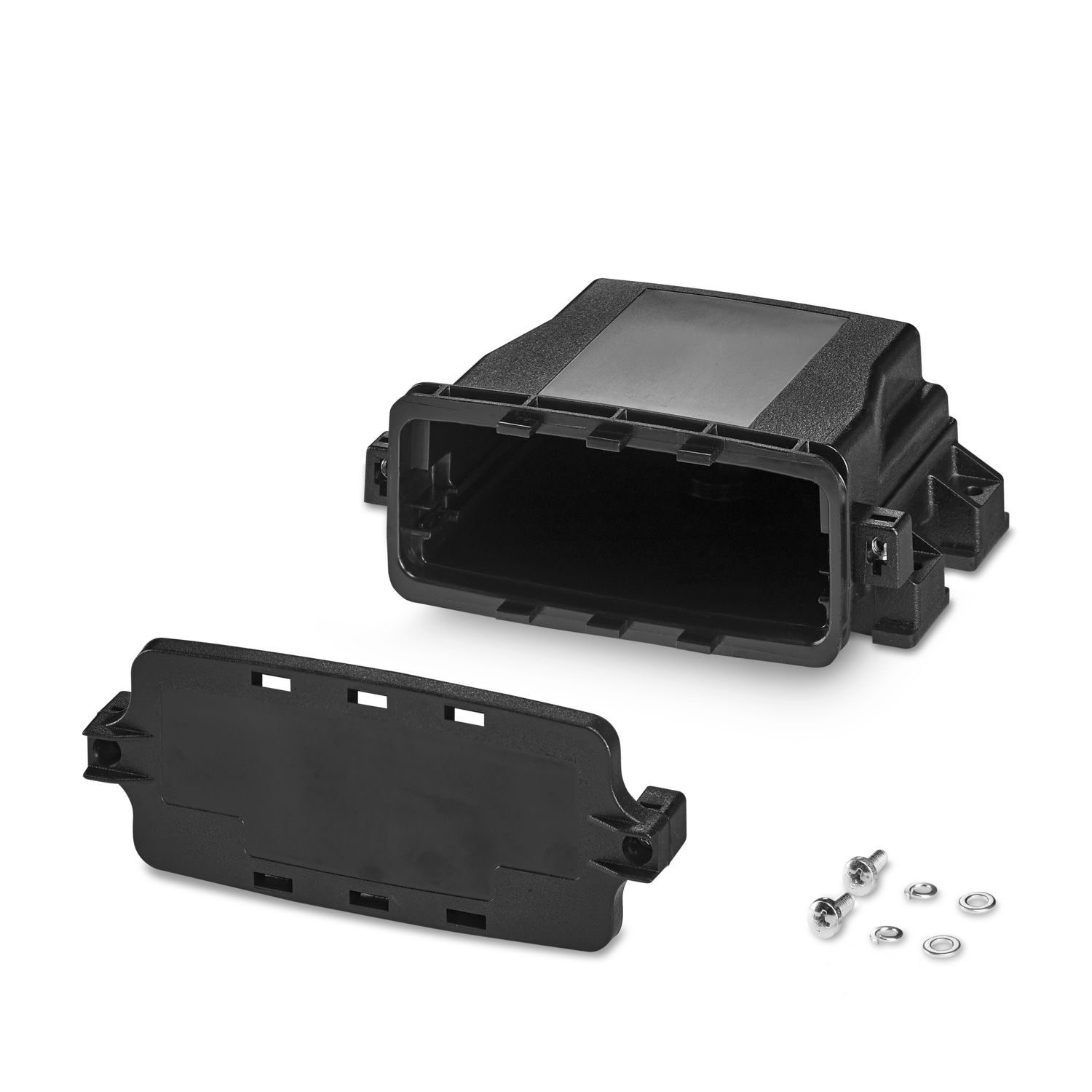

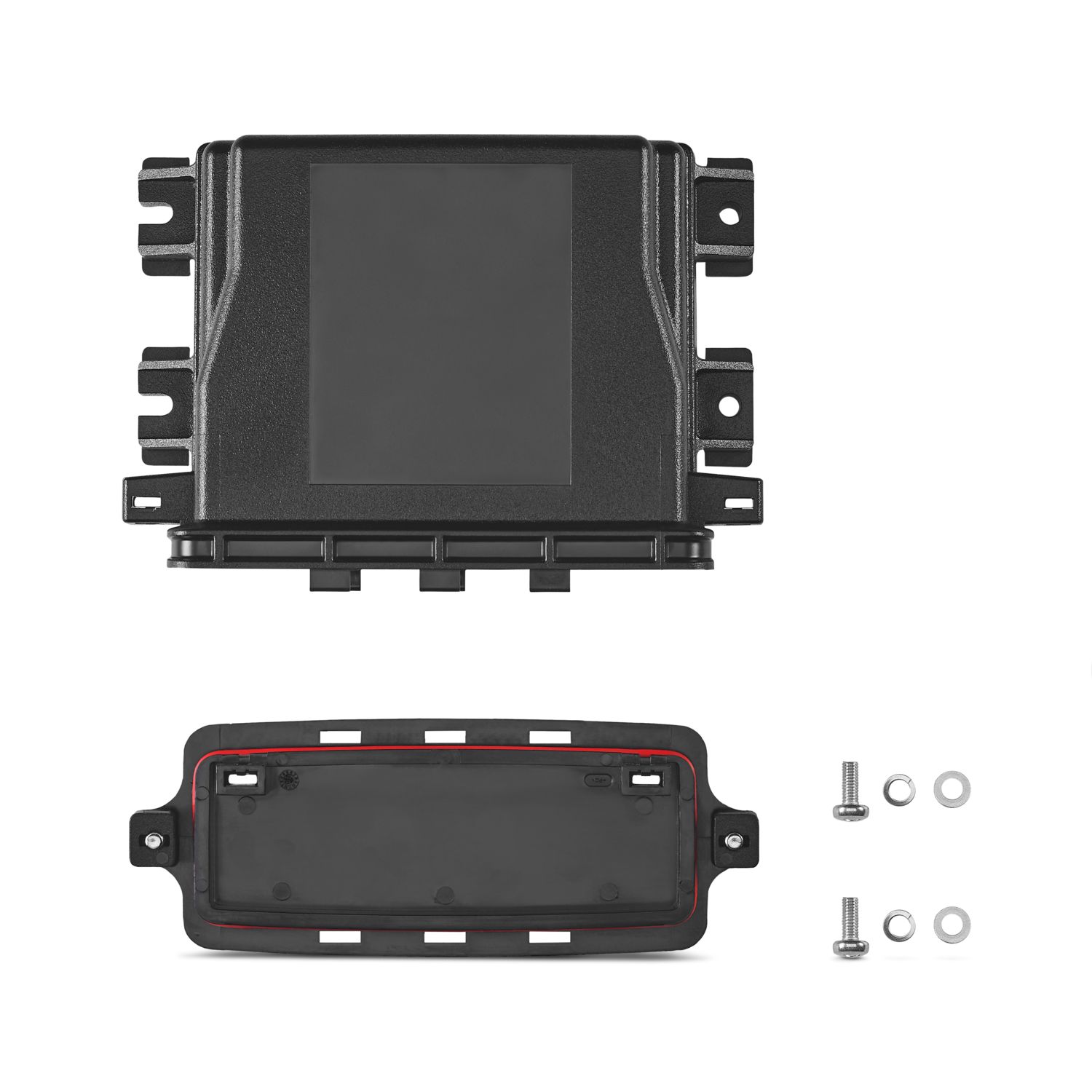

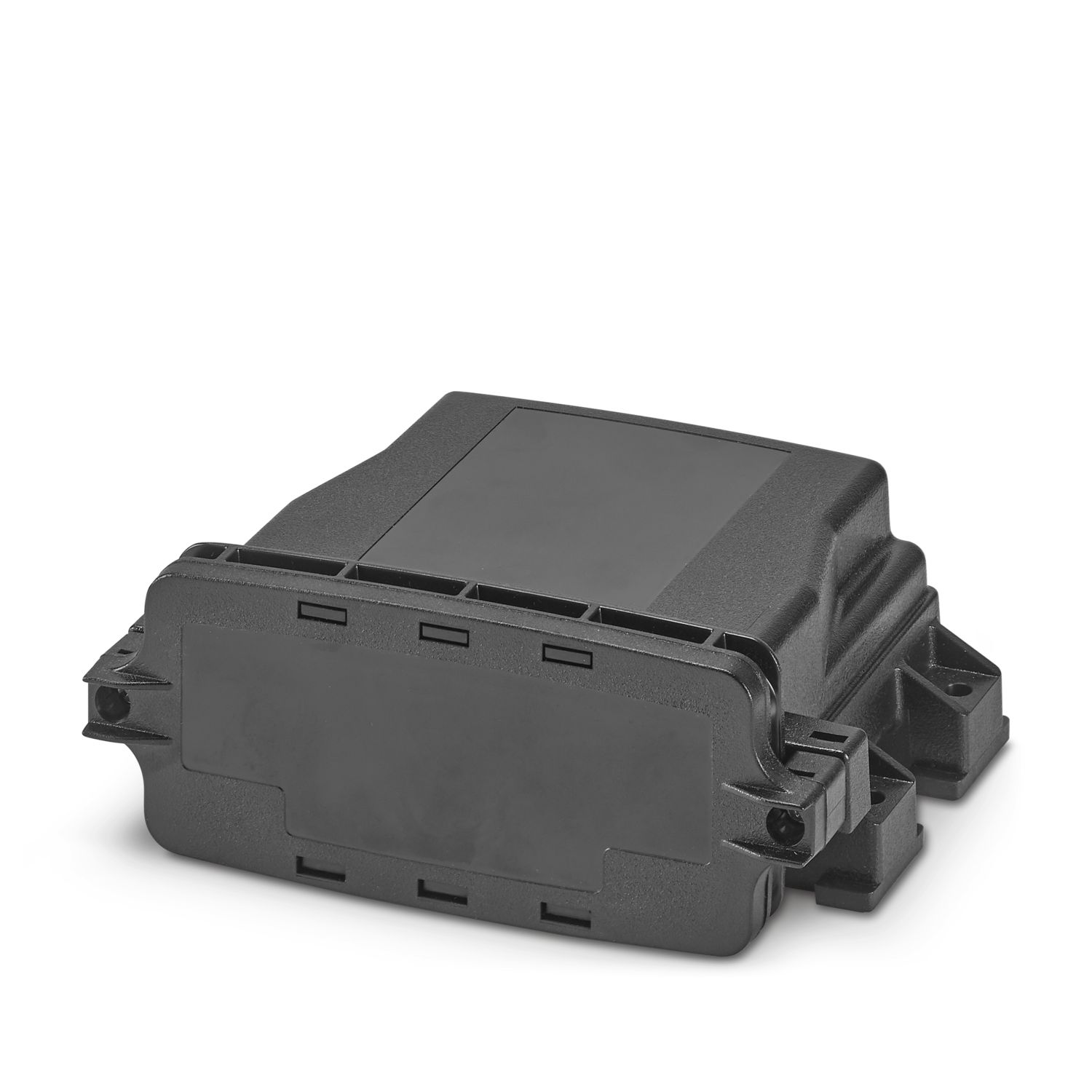

Carcasa ventilada de la familia ECS, bloqueo por tornillo. Índice de protección IP66/IP67/IP68/IP69 en caso de combinación con la placa frontal correspondiente. Color: negro (9005), anchura: 164 mm, altura: 116 mm, profundidad: 64 mm
Detalles de producto
| Indicaciónes de montaje | Tenga en cuenta la indicación de uso en el área de descargas. |
| Índice de protección | La especificación de la protección IP es válida para la combinación de artículos ECS-B-... junto con una placa frontal ECS-P...-B sin procesar. |
| Índice de protección | Cuando se emplean placas frontales con tecnología de conexión, la clase de protección IP de la tecnología de conexión determina la clase de protección de la solución completa. |
| Recomendación: | En el área de descargas se ofrece información adicional, así como las dimensiones detalladas. |
| Tipo de producto | Carcasa completa |
| Tipo de carcasa | Caja para exteriores |
| Serie de carcasas | ECS |
| Familia de productos | ECS-EX..122X..S.. |
| Ejecución | membrana de compensación de presión integrada |
| Orificio de ventilación disponible | no |
| Compartimento de baterías | no |
| Ventilación | membrana de compensación de presión integrada |
| Esquema de dimensiones |
|
| Anchura | 164 mm |
| Altura | 116 mm |
| Profundidad | 64 mm |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 1,57 mm ... 2,36 mm |
| Color (Carcasa) | negro (RAL 9005) |
| Material (Caja) | PC |
| Clase de inflamabilidad según UL 94 | V0 |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 2000 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Aceleración | 15g (61,6 Hz ... 2000 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Tiempo de actuación | 30 s |
| Resistencia mecánica/tambor descendente | |
| Especificación del ensayo | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altura de caída | 50 cm |
| Frecuencia | 50 |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoidal |
| Aceleración | 50g |
| Duración del choque | 11 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Ensayo de niebla salina | |
| Especificación del ensayo | DIN EN 60068-2-11:2000-02 |
| Duración del ensayo | 96 h |
| Comprobación de sustancias perjudiciales para humectación de barniz | |
| Especificación del ensayo | VDMA 24364:2018-05 |
| Resultado | Prueba aprobada |
| Índice de protección (código IP) | |
| Especificación del ensayo | DIN EN 60529 (VDE 0470-1):2014-09 |
| Resultado Grado de protección Código IP | IP66/IP67 (1 m/30 min)/IP68 (2 m/24 h)/IP69/IP69K |
| Condiciones ambientales | |
| Índice de protección | IP66/IP67 |
| Código IP máximo alcanzable | IP69 |
| Código NEMA máximo alcanzable | 6 |
| Resistencia a los golpes | IK08 |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 100 °C |
| Número de alojamientos de placa de circuito impreso | 1 |
| Tipo de fijación de placas de circuito impreso | Conexión por tornillo |
| Espesor de placa de circuito impreso | 1,57 mm ... 2,36 mm |
| Tipo de montaje | Montaje en pared o en panel frontal. Montaje en barra con accesorios. |
Sus ventajas
Membrana para la compensación de presión integrada para presiones ambientales oscilantes
Accesorios opcionales para el montaje mural y en poste
Tecnología de conexión para placa de circuito impreso probada
Protección contra manipulación integrada
Protección eficaz de la electrónica frente a influencias ambientales térmicas y mecánicas
Adecuada para su uso en interiores y exteriores
