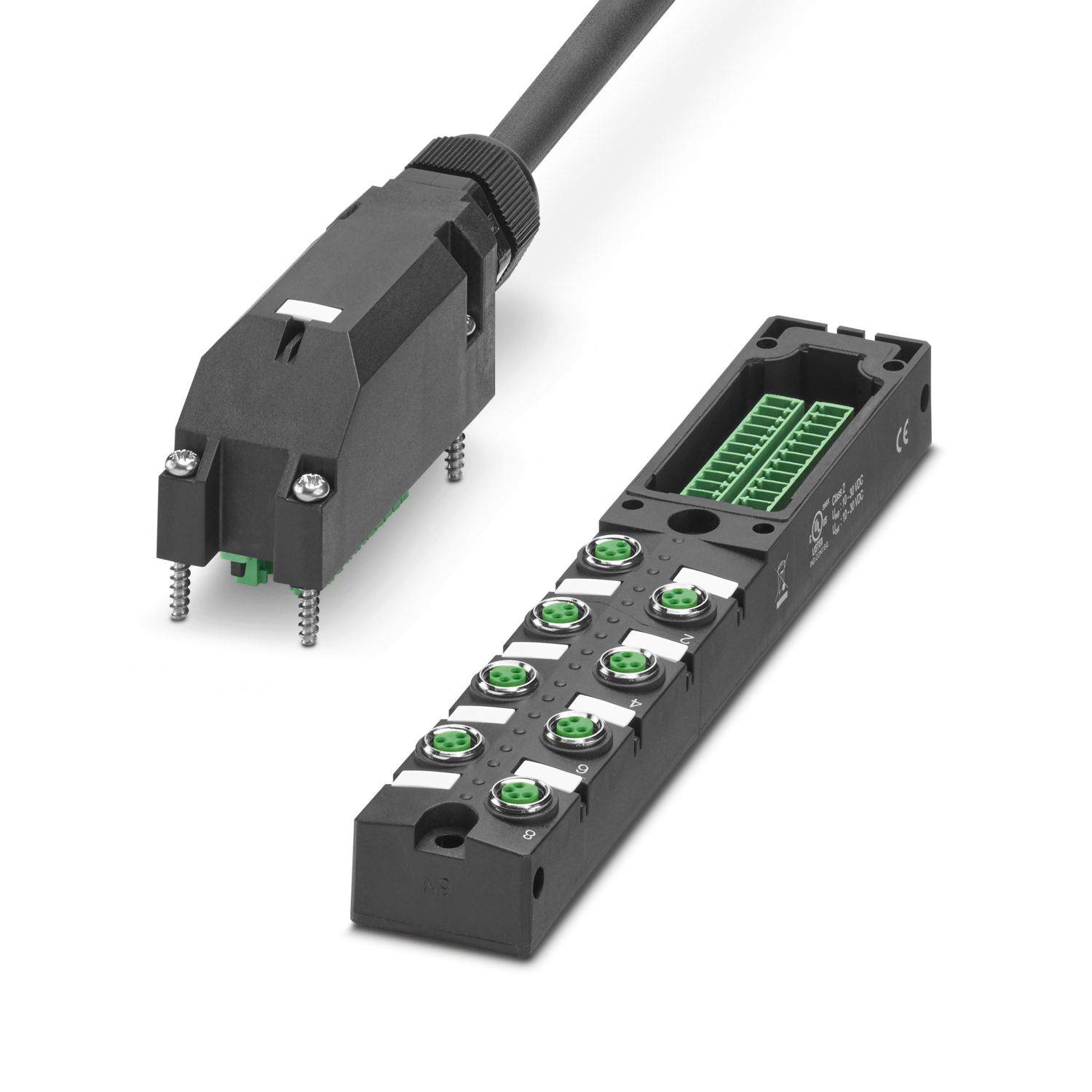

SACB- 8/4-L-C-M8 HD/15,0 PUR
-
Caja distribuidora
1279217
Caja distribuidora, aplicación: Estándar, tipo de conexión: Hembra M8 Metal, número de puestos enchufables: 8, número de polos: 4, codificación: A, ocupación de los puestos enchufables: Doble, indicación de estado: sí, PNP; conexión de cable principal: Conexión por tornillo enchufable 180°, PUR/PVC, longitud del cable: 15 m, apantallamiento: no
Detalles de producto
| Indicaciónes de montaje | IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Nota sobre la aplicación | Las ranuras no ocupadas deben cerrarse antes de la puesta en servicio. Encontrará los elementos de cierre adecuados en "Accesorios". |
| Tipo de producto | Caja distribuidora |
| Aplicación | Estándar |
| Número de polos | 4 |
| Número de puestos enchufables | 8 |
| Codificación | A |
| LED | sí |
| Diagnóstico local | |
| Función vigilada | Tensión de alimentación |
| Representación óptica | LED verde |
| Tensión de servicio máxima Umáx. | 30 V DC |
| Diagnóstico local | Tensión de alimentación LED verde |
| Indicación de estado de E/S LED amarillo | |
| Tensión nominal UN | 24 V DC |
| Corriente asignada total | 6 A |
| Capacidad de corriente por pista máx. | 2 A |
| Capacidad de corriente por puesto enchufable | 2 A |
| Conexión de conductores | |
| Tipo de conexión sensor/actuador | Hembra M8 |
| Par de apriete - Tornillo de tapa | 1 Nm |
| Par de apriete del tornillo de montaje para la fijación de la carcasa | 0,8 Nm |
| Asignación de conexiones | |
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = 1 / 4 = WH |
| 1 / 2 (B) = 1 / 2 = GYPK | |
| 2 / 4 (A) = 2 / 4 = GN | |
| 2 / 2 (B) = 2 / 2 = RDBU | |
| 3 / 4 (A) = 3 / 4 = YE | |
| 3 / 2 (B) = 3 / 2 = WHGN | |
| 4 / 4 (A) = 4 / 4 = GY | |
| 4 / 2 (B) = 4 / 2 = BNGN | |
| 5 / 4 (A) = 5 / 4 = PK | |
| 5 / 2 (B) = 5 / 2 = WHYE | |
| 6 / 4 (A) = 6 / 4 = RD | |
| 6 / 2 (B) = 6 / 2 = YEBN | |
| 7 / 4 (A) = 7 / 4 = BK | |
| 7 / 2 (B) = 7 / 2 = WHGY | |
| 8 / 4 (A) = 8 / 4 = VT | |
| 8 / 2 (B) = 8 / 2 = GYBN | |
| 1-8 / 1 (+ 24 V) = UN = BN | |
| 1-8 / 3 (0 V) = 0 V = BU | |
| Indicación de estado disponible | sí |
| Material Manguito roscado | Aleación de Cu |
| Material Carcasa | PBT |
| Material Material de sellado | PUR |
| Material junta Junta tórica | FKM |
| Material junta | FKM |
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PBT |
| Material contacto, lado cable principal | Aleación de Cu |
| Material Soporte de contactos Lado del cable principal | PA |
| Material superficie del contacto, lado cable principal | estañado |
| Longitud del cable | 15 m |
| PUR/PVC negro [PUR] | |
| Esquema de dimensiones |
|
| Peso del cable | 92 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 10 |
| Apantallado | no |
| Tipo de cable | PUR/PVC negro [PUR] |
| Construcción del conductor cable de señales | 19x 0,15 mm |
| Línea de señales AWG | 22 |
| Construcción del conductor alimentación de tensión | 42x 0,15 mm |
| Alimentación de tensión AWG | 18 |
| Sección de línea | 8x 0,34 mm² (conductor de señales) |
| 2x 0,75 mm² (Cable de energía) | |
| Diámetro de conductor incl. aislamiento | 1,3 mm ±0,1 mm (conductor de señales) |
| 1,8 mm ±0,1 mm (Cable de energía) | |
| Diámetro exterior del cable | 7,90 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro RAL 9005 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, azul, blanco, verde, amarillo, gris, rosa, rojo, negro, violeta |
| Grosor de pared envoltura interior | ≥ 0,15 mm |
| Grosor de pared Envoltura exterior | ≥ 0,38 mm |
| Cableado total | conductores cableados en capas |
| Tensión nominal Cable | 300 V |
| Tensión de prueba | 2000 V |
| Radio de curvatura mínimo, colocado de forma fija | 7,5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 60 mm |
| Menor radio de flexión, montaje móvil | 79 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 1500000, Radio de flexión: 79 mm, Trayecto de avance: 2 m, Velocidad de avance: 2 m/s |
| Resistencia a las llamas | DIN EN 50265 |
| Resistencia al aceite | según VDE 0472 parte 803 |
| Otras resistencias | buena resistencia a ácidos, álcalis y disolventes |
| Características especiales | sin silicona |
| Temperatura ambiente (servicio) | -40 °C ... 90 °C (cable, disposición fija) |
| -5 °C ... 80 °C (Cable, disposiCión móvil) | |
| 80 °C (según UL) | |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C |
| Denominación de norma | Conector enchufable M8 |
| Normas/disposiciones | IEC 61076-2-104 |
Sus ventajas
Seguro en el campo gracias a las carcasas selladas y a los elevados grados de protección
Cómodo: disponibilidad de máquina aumentada mediante diagnóstico rápido y sencillo
Flexible: caja de distribución con cubierta de conexiones para la confección in situ
Ahorrar espacio: caja de distribución con ocupación doble para dos sensores en un puesto enchufable
