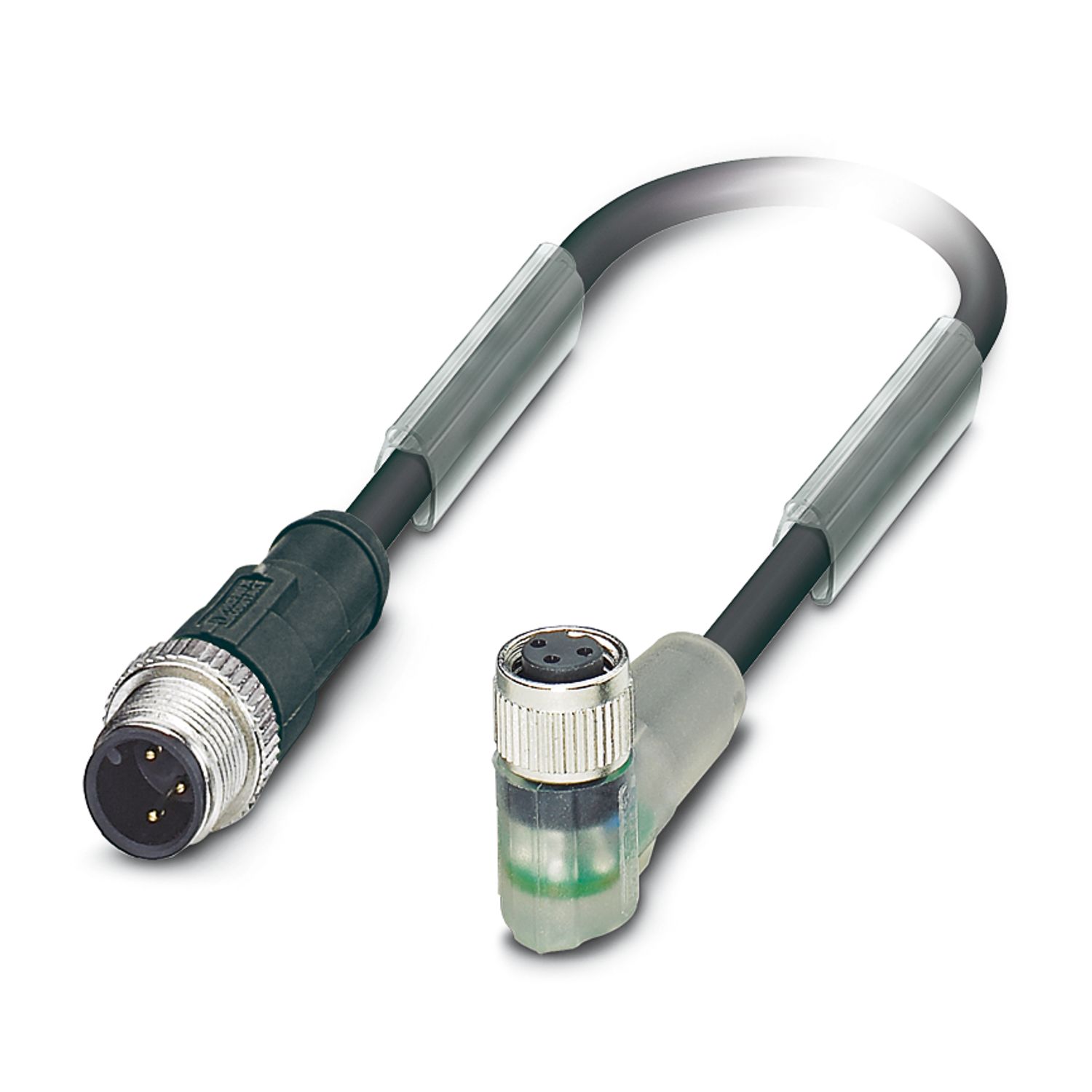

SAC-3P-M12MS-M 8FR-2L BK/...
-
Cable para sensores/actuadores
1548875
Cable para sensores/actuadores, 3-polos, Conector recta M12, codificación: A, con 2 LEDs, a Hembra acodado M8, codificación: A, con 2 LEDs, longitud de cable: Libre introducción (0,2 ...40,0 m)
Detalles de producto
| Tipo de producto | Cables para sensores/actuadores |
| Número de polos | 3 |
| Número de salidas de cable | 1 |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 24 V |
| Corriente nominal IN | 4 A |
| Indicación de estado | 2 LEDs |
| Indicación de estado disponible | sí |
| Conexión 1 | |
| Construcción | Conector recta M12 |
| Número de polos | 3 |
| Tipo de codificación | A |
| Conexión 2 | |
| Construcción | Hembra acodado M8 |
| Número de polos | 3 |
| Tipo de codificación | A |
| Longitud del cable | Libre introducción (0,2 ...40,0 m) |
| PUR sin halógenos negro [PUR] | |
| Peso del cable | 18 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C/300 V) |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos negro [PUR] |
| PUR sin halógenos negro PUR | |
| Construcción del conductor cable de señales | 32x 0,10 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 3x 0,25 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,17 mm ±0,02 mm |
| Diámetro exterior del cable | 3,60 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | marrón, azul, negro |
| Grosor de pared Aislamiento | ≥ 0,21 mm (Aislamiento de conductor) |
| Grosor de pared Envoltura exterior | aprox. 0,50 mm |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Paso de cableado total | 40 mm |
| Resistencia máx. del conductor | ≤ 78 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 100 GΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Menor radio de flexión, montaje fijo | 18 mm |
| Menor radio de flexión, montaje móvil | 36 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 10000000, Radio de flexión: 44 mm, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Capacidad de carga dinámica (torsión) | Torsión: ±180 °/m, Ciclos de torsión: ≥2000000, Frecuencia de torsión: 35 Ciclos/minuto |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | resistente a la hidrólisis y a los microbios |
| buena resistencia a ácidos, álcalis y disolventes | |
| resistente al agua del mar | |
| condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A) | |
| Características especiales | apto para cadenas portacables |
| sin silicona | |
| sin sustancias que disturban la humectación de pinturas | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PUR sin halógenos, amarillo [240] | |
| Peso del cable | 24 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos, amarillo [240] |
| PUR sin halógenos, amarillo 240 | |
| Construcción del conductor cable de señales | 32x 0,10 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 3x 0,25 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,17 mm ±0,02 mm |
| Diámetro exterior del cable | 4,40 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | amarillo |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | marrón, azul, negro |
| Grosor de pared Aislamiento | ≥ 0,21 mm |
| Grosor de pared Envoltura exterior | aprox. 0,90 mm |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Paso de cableado total | 40 mm |
| Resistencia máx. del conductor | 78 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 1 GΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V AC |
| Tensión de prueba | ≥ 3000 V AC (Prueba spark) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 22 mm |
| Menor radio de flexión, montaje móvil | 44 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 4000000, Radio de flexión: 10 x D, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| según EN 50267-2-1 | |
| Resistencia a las llamas | según UL 758/1581 FT2 |
| Resistencia al aceite | según DIN EN 60811-2-1, 168 h a 100 °C |
| según UL 758, 168 h a 60 °C | |
| Otras resistencias | resistente a la hidrólisis y a los microbios |
| resistente al agua del mar | |
| resistente a la abrasión | |
| poco adherente | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PUR sin halógenos, de color naranja [180] | |
| Peso del cable | 24 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos, de color naranja [180] |
| PUR sin halógenos, de color naranja 180 | |
| Construcción del conductor cable de señales | 32x 0,10 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 3x 0,25 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,17 mm ±0,02 mm (conductor de señales) |
| Diámetro exterior del cable | 4,40 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | naranja RAL 2003 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | marrón, azul, negro |
| Grosor de pared Aislamiento | ≥ 0,21 mm (Aislamiento de conductor) |
| aprox. 0,90 mm (Envoltura exterior) | |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | máx. 78 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 10 GΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Menor radio de flexión, montaje fijo | 22 mm |
| Menor radio de flexión, montaje móvil | 44 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 4000000, Radio de flexión: 44 mm, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL-Style 20549 |
| según UL 758/1581 FT2 | |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | resistente a la hidrólisis y a los microbios |
| resistente al agua del mar | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PUR sin halógenos, gris [280] | |
| Peso del cable | 18 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C/300 V) |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos, gris [280] |
| PUR sin halógenos, gris 280 | |
| Construcción del conductor cable de señales | 32x 0,10 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 3x 0,25 mm² |
| Diámetro de conductor incl. aislamiento | 1,17 mm ±0,02 mm |
| Diámetro exterior del cable | 3,60 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | marrón, azul, negro |
| Grosor de pared Aislamiento | ≥ 0,21 mm (Aislamiento de conductor) |
| Grosor de pared Envoltura exterior | aprox. 0,50 mm |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Paso de cableado total | 40 mm |
| Resistencia máx. del conductor | ≤ 78 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 100 GΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Menor radio de flexión, montaje fijo | 18 mm |
| Menor radio de flexión, montaje móvil | 36 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 10000000, Radio de flexión: 44 mm, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | resistente a la hidrólisis y a los microbios |
| buena resistencia a ácidos, álcalis y disolventes | |
| resistente al agua del mar | |
| condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A) | |
| Características especiales | apto para cadenas portacables |
| sin silicona | |
| sin sustancias que disturban la humectación de pinturas | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PVC negro [PVC] | |
| Peso del cable | 29 kg/km |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PVC negro [PVC] |
| PVC negro PVC | |
| Construcción del conductor cable de señales | 14x 0,15 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 3x 0,25 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,17 mm ±0,05 mm |
| Diámetro exterior del cable | 4,20 mm ±0,15 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | negro RAL 9005 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, azul, negro |
| Grosor de pared Aislamiento | ≥ 0,23 mm (Aislamiento de conductor) |
| Grosor de pared Envoltura exterior | ≥ 0,76 mm |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | máx. 79 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 100 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≥ 300 V |
| Tensión de prueba | ≤ 3000 V |
| Menor radio de flexión, montaje fijo | 13 mm |
| Resistencia a las llamas | según UL-Style 2464 |
| Resistencia al aceite | EN 60811-2-1 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C (cable, disposición fija) |
| -10 °C ... 80 °C (Cable, disposiCión móvil) | |
| PVC gris [500] | |
| Peso del cable | 29 kg/km |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PVC gris [500] |
| PVC gris 500 | |
| Tipo de conductor | Cable redondo confeccionado apantallado |
| Construcción del conductor cable de señales | 14x 0,15 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 3x 0,25 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,17 mm ±0,05 mm |
| Diámetro exterior del cable | 4,20 mm ±0,15 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, azul, negro |
| Grosor de pared Aislamiento | ≥ 0,23 mm (Aislamiento de conductor) |
| Grosor de pared Envoltura exterior | ≥ 0,76 mm |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | máx. 79 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 100 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≥ 300 V |
| Tensión de prueba | ≤ 3000 V |
| Menor radio de flexión, montaje fijo | 13 mm |
| Ausencia de halógenos | no |
| Resistencia a las llamas | según UL-Style 2464 |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PUR altamente flexible gris [800] | |
| Observación | Debido a su envoltura exterior de gran robustez, este cable se pela en pasos de 5 cm. |
| Peso del cable | 24 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PUR altamente flexible gris [800] |
| PUR altamente flexible gris 800 | |
| Construcción del conductor cable de señales | 32x 0,10 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 3x 0,25 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,2 mm ±0,05 mm (conductor de señales) |
| Diámetro exterior del cable | 4,30 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | marrón, azul, negro |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | aprox. 76 Ω/km |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Tensión nominal Cable | 300 V |
| Tensión de prueba | 2000 V |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7,5 x D |
| Menor radio de flexión, montaje fijo | 18 mm |
| Menor radio de flexión, montaje móvil | 33 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 10000000, Radio de flexión: 7,5 x D, Trayecto de avance: 5 m, Velocidad de avance: 3,3 m/s, Aceleración: 5 m/s² |
| Ciclos de flexión máx.: 15000000, Radio de flexión: 50 mm, Trayecto de avance: 0,9 m, Velocidad de avance: 5 m/s, Aceleración: 30 m/s² | |
| Capacidad de carga dinámica (torsión) | Torsión: ±360 °/m, Ciclos de torsión: 1000000, Frecuencia de torsión: 35 Ciclos/minuto |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL 758/1581 FT2 |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Otras resistencias | buena resistencia a ácidos, álcalis y disolventes |
| sin silicona | |
| Características especiales | Envoltura de cable resistente a chispas de soldadura, reciclable, mate, sin adhesión, resistente a la abrasión, retardadora de llama y autoextinguible |
| no contiene silicona ni cadmio | |
| sin sustancias que disturban la humectación de pinturas | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
| Código de artículo | 1548875 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 25 Unidades |
| Nota | Fabricación bajo pedido (sin devolución) |
| Clave de producto | AF1CBA |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL |
ECLASS
| ECLASS-13.0 | 27060311 |
UNSPSC
| UNSPSC 21.0 | 31251501 |
| EU RoHS | |
| Cumple los requisitos de la Directiva RoHS | Sí (Ninguna excepción) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
|
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
Productos compatibles
PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstraße 8, D-32825 Blomberg
