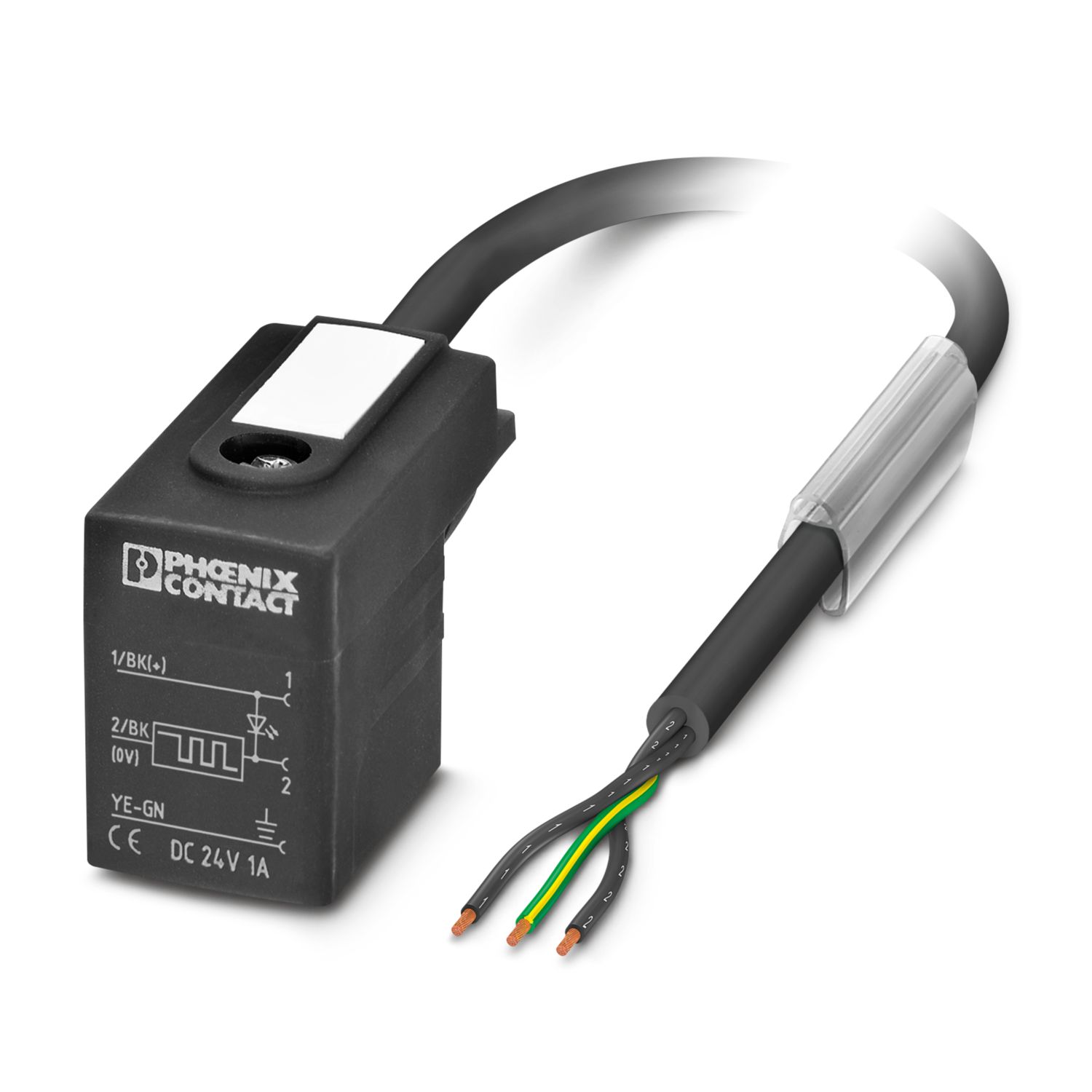

SAC-3P- 1,5-PUR/BI-1L-R-ES-1A
-
Cable para sensores/actuadores
1833486
Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, extremo de cable libre, a Conector de válvula BI (11 mm), con 1 LED, Circuito: Diodo de libre circulación con limitador de corriente de retención, longitud de cable: 1,5 m, con limitador de corriente de retención para reducción de energía
Detalles de producto
| Tipo de producto | Cables para sensores/actuadores con conector de válvula |
| Aplicación | Estándar |
| Número de polos | 3 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Conexión de conductores | |
| Par de apriete | 0,6 Nm (Conector de válvula) |
| Material junta | TPU |
| Material carcasa conector de válvula | TPU |
| Material contacto | CuSn |
| Material inserto de contactos conector de válvula | PA 6.6 |
| Material superficie del contacto | Sn |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 24 V DC ±20 % |
| Corriente nominal IN | 1 A |
| Valores nominales de conectores de válvula | |
| Tiempo de conmutación | aprox. 200 ms (Tiempo de trabajo inicial) |
| Frecuencia de reloj | aprox. 2500 Hz (Limitador de corriente de retención) |
| Frecuencia de conmutación | máx. 5 Hz (Válvula conectada) |
| Tornillos de fijación | M3 x 29 |
| Indicación de estado | 1 LED |
| Indicación de estado disponible | sí |
| Conexión 1 | |
| Construcción | extremo de cable libre |
| Conexión 2 | |
| Construcción | Conector de válvula BI (11 mm) |
| Número de polos | 3 |
| Material | CuSn (Contacto) |
| Sn (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| TPU (Carcasa) | |
| Circuito de protección | Diodo de libre circulación con limitador de corriente de retención |
| Longitud del cable | 1,5 m |
| PUR sin halógenos negro [PUR] | |
| Esquema de dimensiones |
|
| Peso del cable | 30 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos negro [PUR] |
| Construcción del conductor cable de señales | 28x 0,15 mm |
| Línea de señales AWG | 20 |
| Sección de línea | 3x 0,5 mm² |
| Diámetro de conductor incl. aislamiento | 1,5 mm ±0,05 mm (conductor de señales) |
| Diámetro exterior del cable | 4,50 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | negro 1, negro 2, verde/amarillo |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | 39 Ω/km (a 20 °C) |
| Resistencia de aislamiento | min. 20 MΩ*km |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 1200 V |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 22,5 mm |
| Menor radio de flexión, montaje móvil | 45 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 15000000, Radio de flexión: 50 mm, Trayecto de avance: 0,9 m, Velocidad de avance: 5 m/s, Aceleración: 30 m/s² |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según DIN VDE 0482 |
| según DIN EN 50265-2-1 | |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Otras resistencias | en gran medida resistente al aceite |
| condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A) | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -20 °C ... 85 °C (Conector de válvula) |
Productos compatibles
Sus ventajas
Sencillo y seguro: componentes enchufables 100 % probados eléctricamente
Cómodo: disponibilidad de máquina aumentada mediante diagnóstico rápido y sencillo
Nuestro estándar: el cable robusto PUR sin halógenos
