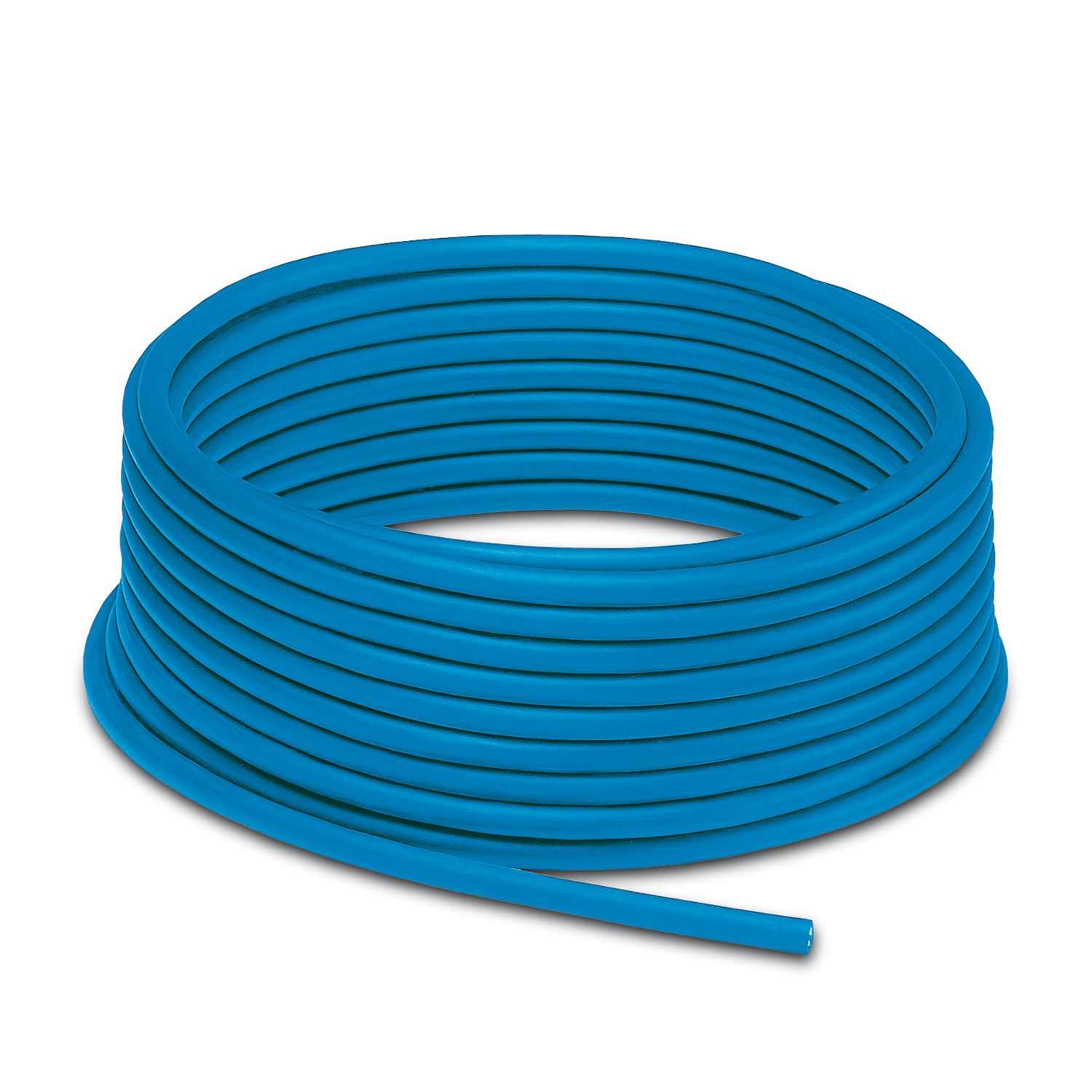

SAC-2P-961/...
-
Cable de sistema de bus
1434620
Por metros, Cable de sistema de bus, FOUNDATION Fieldbus, PROFIBUS PA, apantallado, PVC, azul RAL 5015, 2-conductores (2xAWG18/7 + 1xAWG20/7), color conductores individuales: azul, naranja, Zona Ex
Detalles de producto
| Generalidades | Para aplicaciones en circuitos eléc. c. grado de protec. explosiones con seguridad intrínseca "i". Valores nom. eléctricos basados en EN 60079-14. |
| Tipo de producto | Cable de datos por metros |
| Tipo de sensor | FOUNDATION Fieldbus |
| Número de polos | 2 |
| Medio de transmisión | Cobre |
| Sistema bus | FOUNDATION Fieldbus, PROFIBUS PA |
| Tipo de señal/categoría | FOUNDATION Fieldbus, 31,25 kBit/s |
| PROFIBUS PA, 31,25 kBit/s |
| FOUNDATION Fieldbus/PROFIBUS PA, azul [961] | |
| Esquema de dimensiones |
|
| Peso del cable | 56,552 kg/km |
| Número de polos | 2 |
| Apantallado | sí |
| Tipo de cable | FOUNDATION Fieldbus/PROFIBUS PA, azul [961] |
| Diseño de conductores | 2xAWG18/7 + 1xAWG20/7 |
| Velocidad de señales | 0,66 c |
| Construcción del conductor cable de señales | 7x 0,40 mm |
| Línea de señales AWG | 18 |
| Sección de línea | 2x 0,75 mm² (conductor de señales) |
| 1x 0,5 mm² (Conductor de referencia) | |
| Diámetro de conductor incl. aislamiento | 2,24 mm ±0,05 mm |
| Diámetro exterior del cable | 7,50 mm ±0,25 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | azul RAL 5015 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PO (conductor de señales) |
| Conductor individual, color | azul, naranja |
| Grosor de pared Aislamiento | 0,50 mm |
| Grosor de pared Envoltura exterior | 1,00 mm |
| Cableado de pares | 2 conductores como par |
| Cableado total | 1 par con 1 conductor de referencia y rellenos como alma |
| Cubierta visual de pantalla | 100 % |
| Resistencia máx. del conductor | ≤ 19,35 Ω/km (conductor de señales) |
| 26 Ω/km (Pantalla) | |
| Capacidad de la línea | 147 pF/m (a 1 kHz, conductor/pantalla) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Capacidad de servicio | 78 nF (a 1 kHz) |
| Impedancia de la línea | 100 Ω ±20 % (para 31,25 kHz) |
| Tensión nominal Cable | 300 V |
| Menor radio de flexión, montaje fijo | 75 mm |
| Resistencia a la tracción | 260 N |
| Atenuación de pantalla | 3,00 dB/km (con 39 kHz) |
| Resistencia a las llamas | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Características especiales | Estándares UL PLTC-ER e ITC |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (cable, disposición fija) |
