URTK/S-IB WH - Borna seccionable

3057364

Borna seccionable, tensión nominal: 400 V, corriente nominal: 41 A, tipo de conexión: Conexión por tornillo, 1er piso, Sección de dimensionamiento: 6 mm², sección: 0,5 mm² - 10 mm² , clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: blanco

Tipo de producto	Borne interrumpible
Número de conexiones	2
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	6 kV
Potencia disipada máxima con condición nominal	1,31 W

Número de conexiones por piso	2
Sección nominal	6 mm²
1er piso
Rosca de tornillo	M4
Par de apriete	1,2 ... 1,5 Nm
Longitud de pelado	13 mm
Calibre macho	A5
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,5 mm² ... 10 mm²
Sección de conductor AWG	20 ... 8 (Convertido según IEC)
Sección de conductor flexible	0,5 mm² ... 6 mm²
Sección de cable flexible [AWG]	20 ... 10 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,5 mm² ... 6 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 4 mm²
2 conductores con la misma sección, rígidos	0,5 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles	0,5 mm² ... 6 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico	0,5 mm² ... 4 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm² ... 4 mm²
Corriente nominal	41 A
Corriente de carga máxima	57 A (con una sección de conductor de 10 mm²)
Tensión nominal	400 V
Sección nominal	6 mm²

Anchura	8,2 mm
Ancho de tapa	2,2 mm
Altura	72 mm
Profundidad en NS 32	56,5 mm
Profundidad en NS 35/7,5	51,5 mm
Profundidad en NS 35/15	59 mm

Color	blanco (RAL 9010)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	7,3 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 6 mm²	0,72 kA
Corriente admisible de corta duración 10 mm²	1,2 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	1,89 kV
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	Sí

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 32/NS 35
Valor nominal Fuerza de ensayo	5 N
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,5 mm²/0,3 kg
	6 mm²/1,4 kg
	10 mm²/2 kg
Resultado	Prueba aprobada

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15
	NS 32

Código de artículo	3057364
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	BE1233
GTIN	4046356519243
Peso por unidad (incluido el embalaje)	34,19 g
Peso por unidad (sin incluir el embalaje)	34,19 g
Número de tarifa arancelaria	85369010
País de origen	CN

Productos compatibles

Accesorios

Sus ventajas

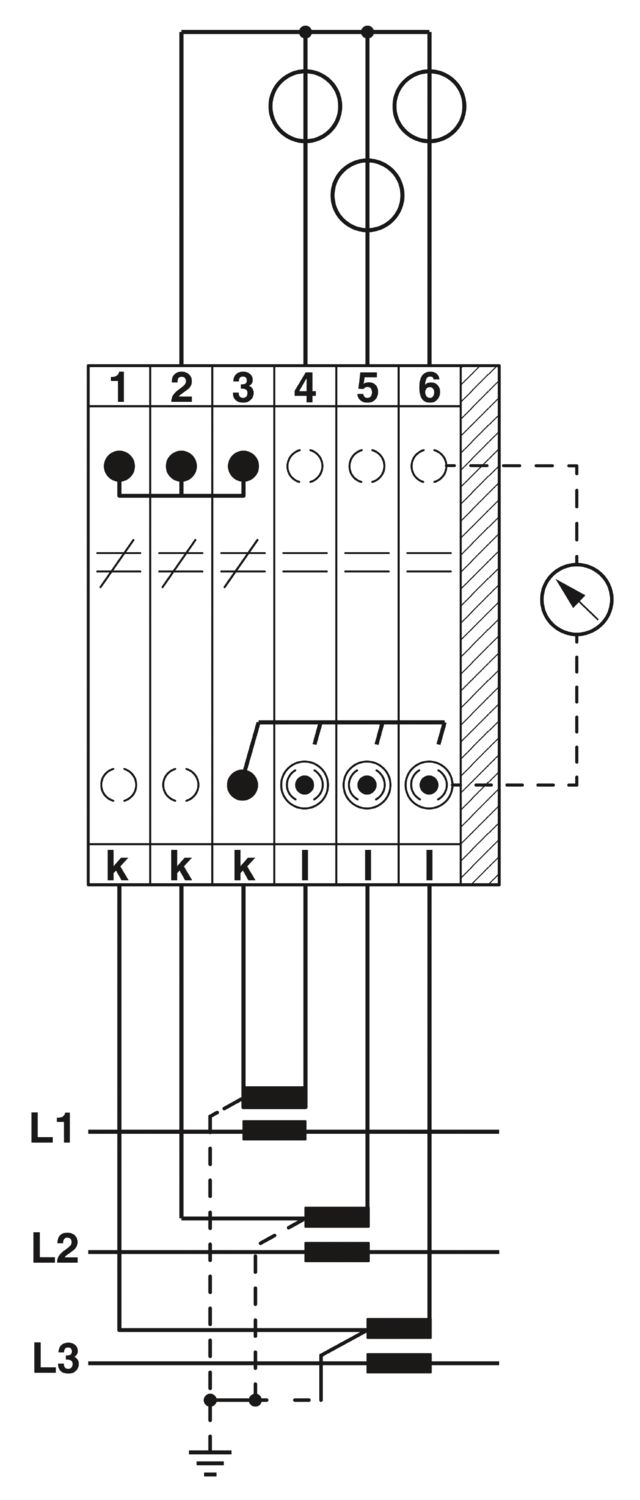

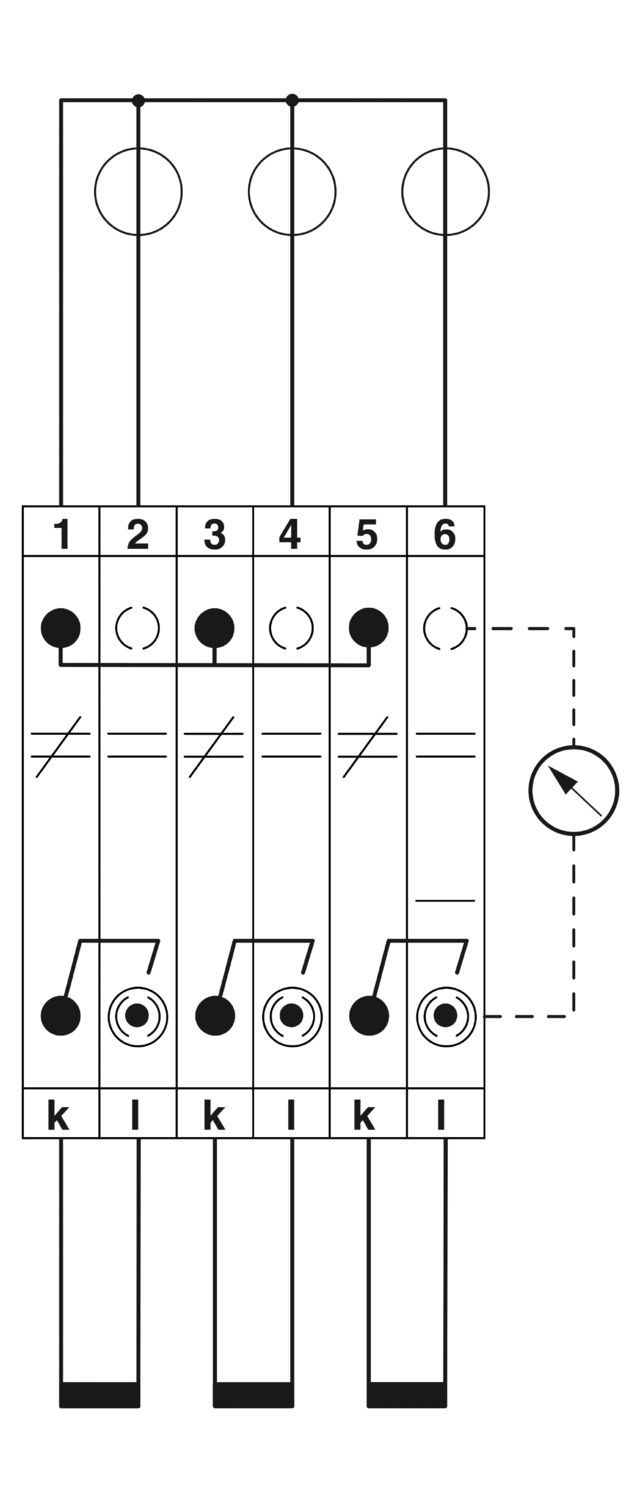

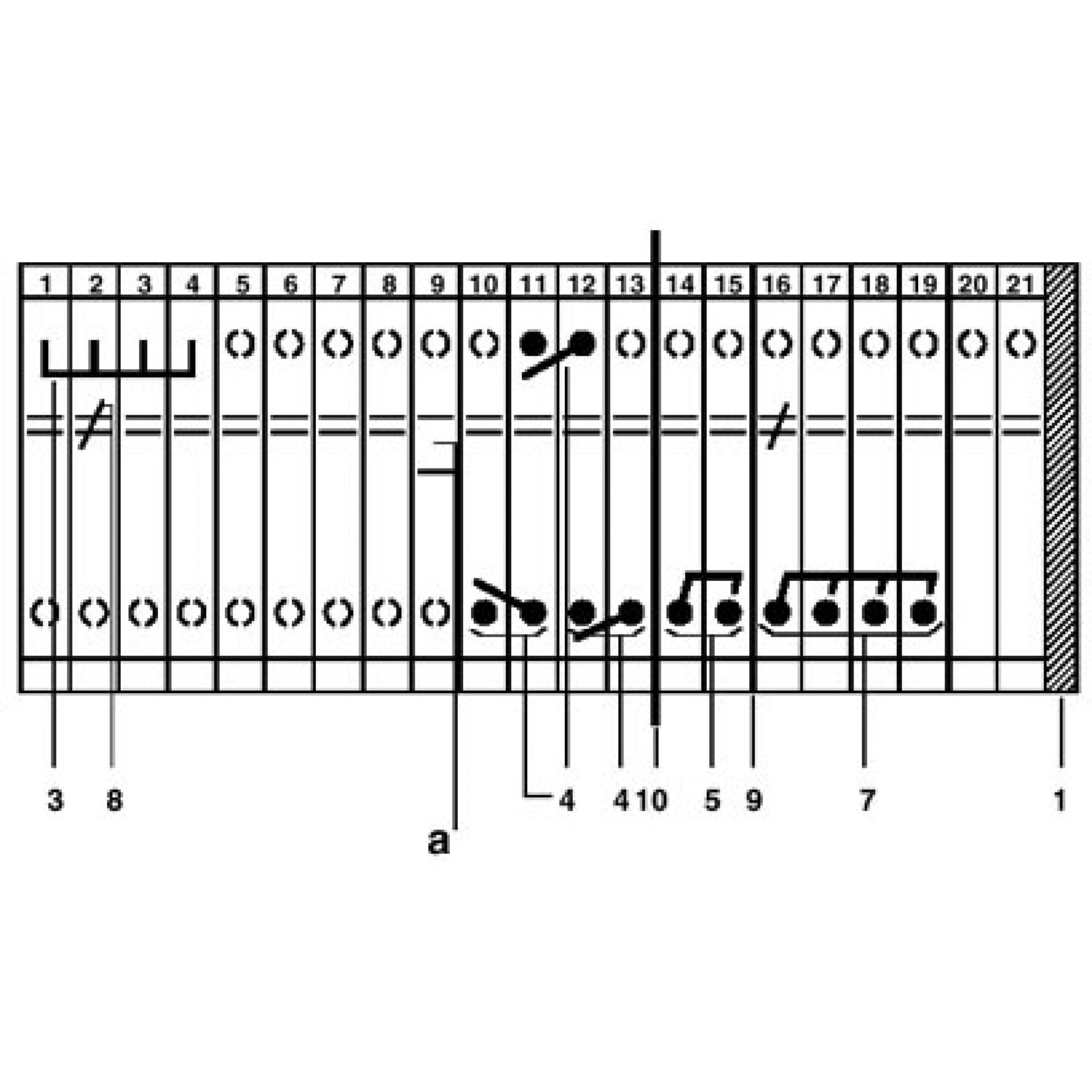

Las pruebas sencillas y de clara disposición en circuitos secundarios del transformador de intensidad pueden realizarse con bornes interrumpibles de pruebas de la familia URTK/S

El borne posee por ambos lados del punto de interrupción un conector hembra de pruebas que puede utilizarse también para la conexión transversal con bornes contiguos

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

URTK/S-IB WH - Borna seccionable

3057364

Detalles de producto

ECLASS

ETIM

UNSPSC

EAC

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

URTK/S-IB WH - Borna seccionable 3057364

Detalles de producto

ECLASS

ETIM

UNSPSC

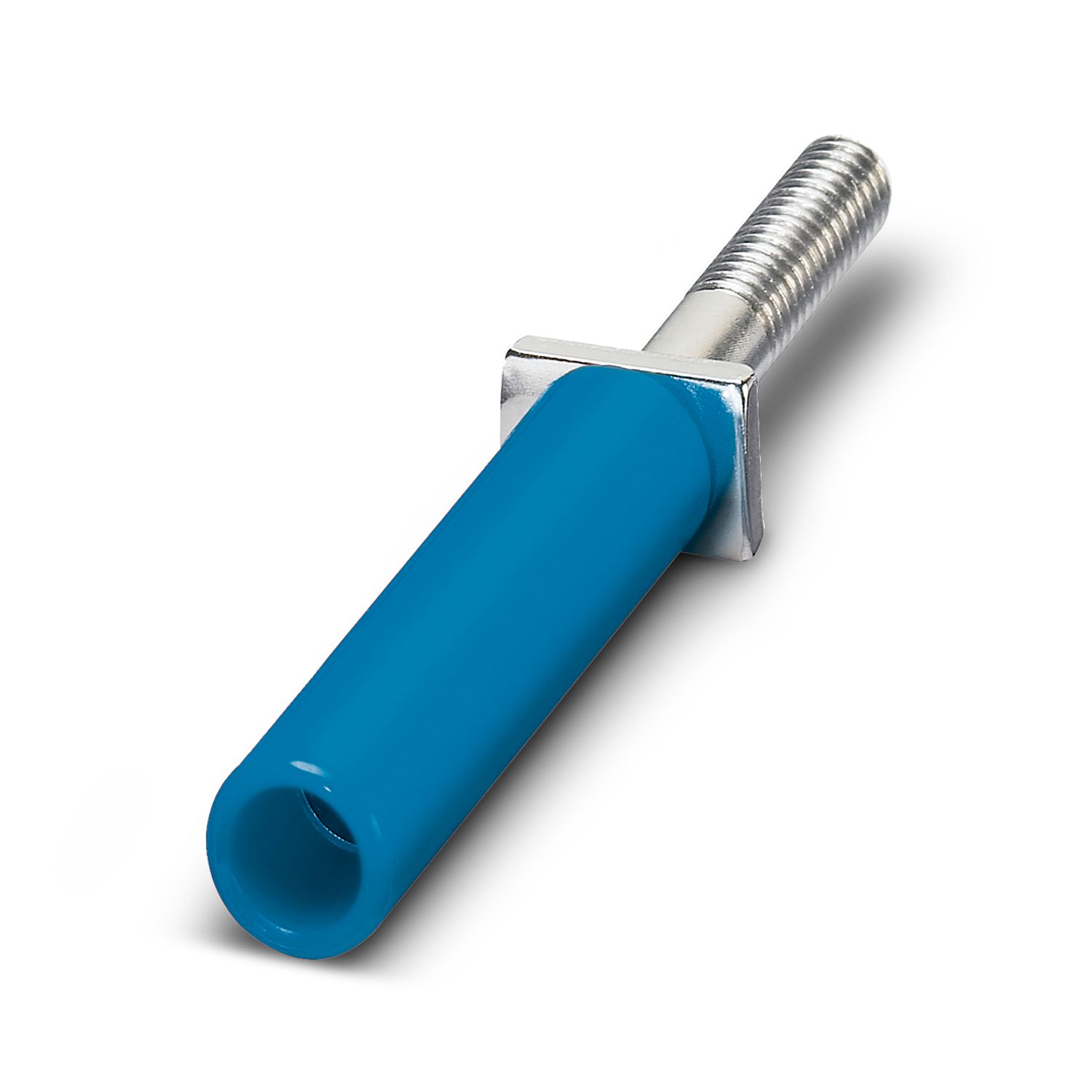

Productos compatibles

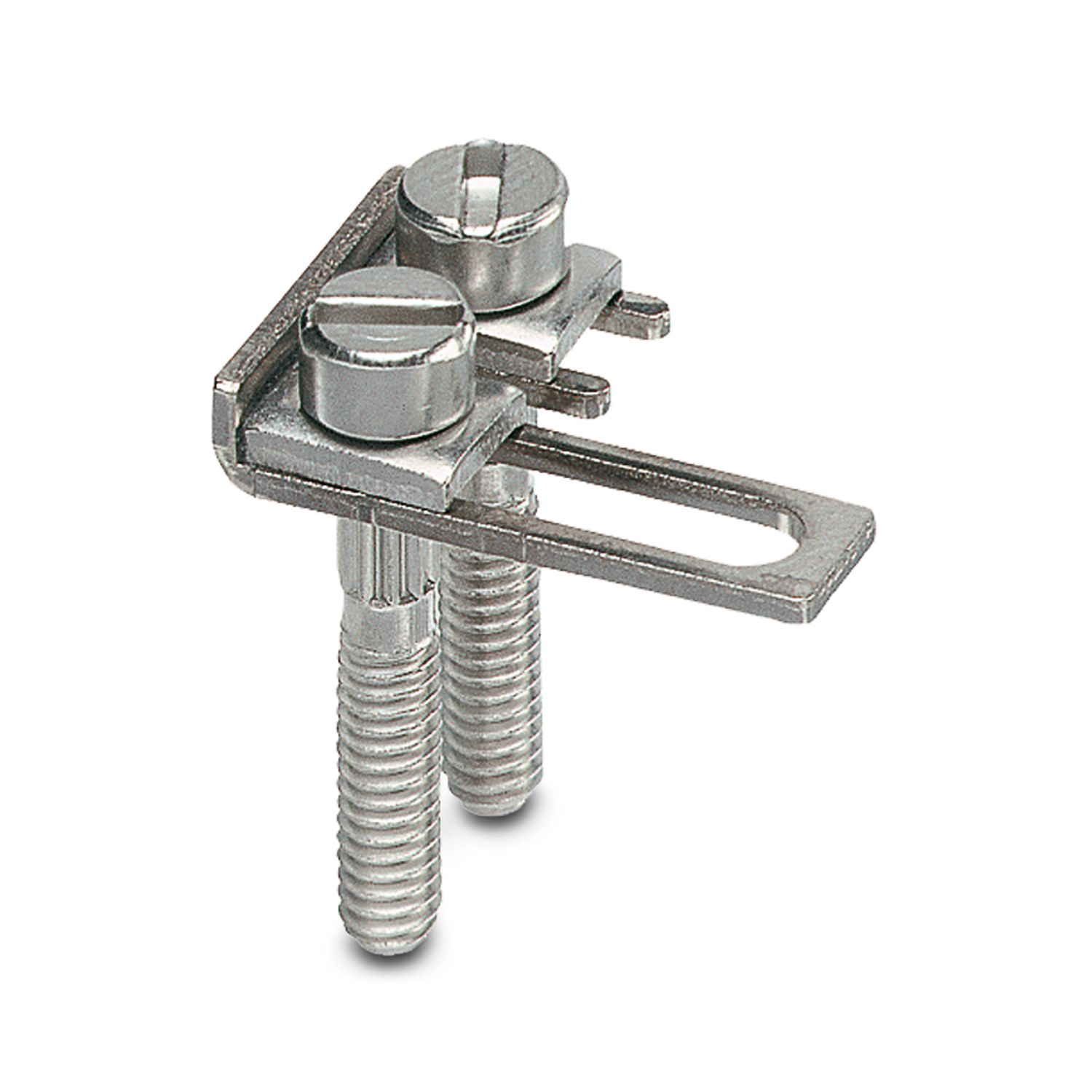

FB 10- RTK/S - Puente roscado 0311171

EB 2- 8 - Peine puenteador 0202154

EB 3- 8 - Peine puenteador 0202141

EB 10- 8 - Peine puenteador 0202138

SB 4-RTK/S - Puente multipolo 0311265

SB 2-RTK/S - Puente multipolo 0311236

EB 4- 8 - Peine puenteador 0202142

EB 1/3/5/7-8 - Peine puenteador 3072340

EB 1/3/5-8 - Peine puenteador 3072341

D-URTK - Tapa 0310020

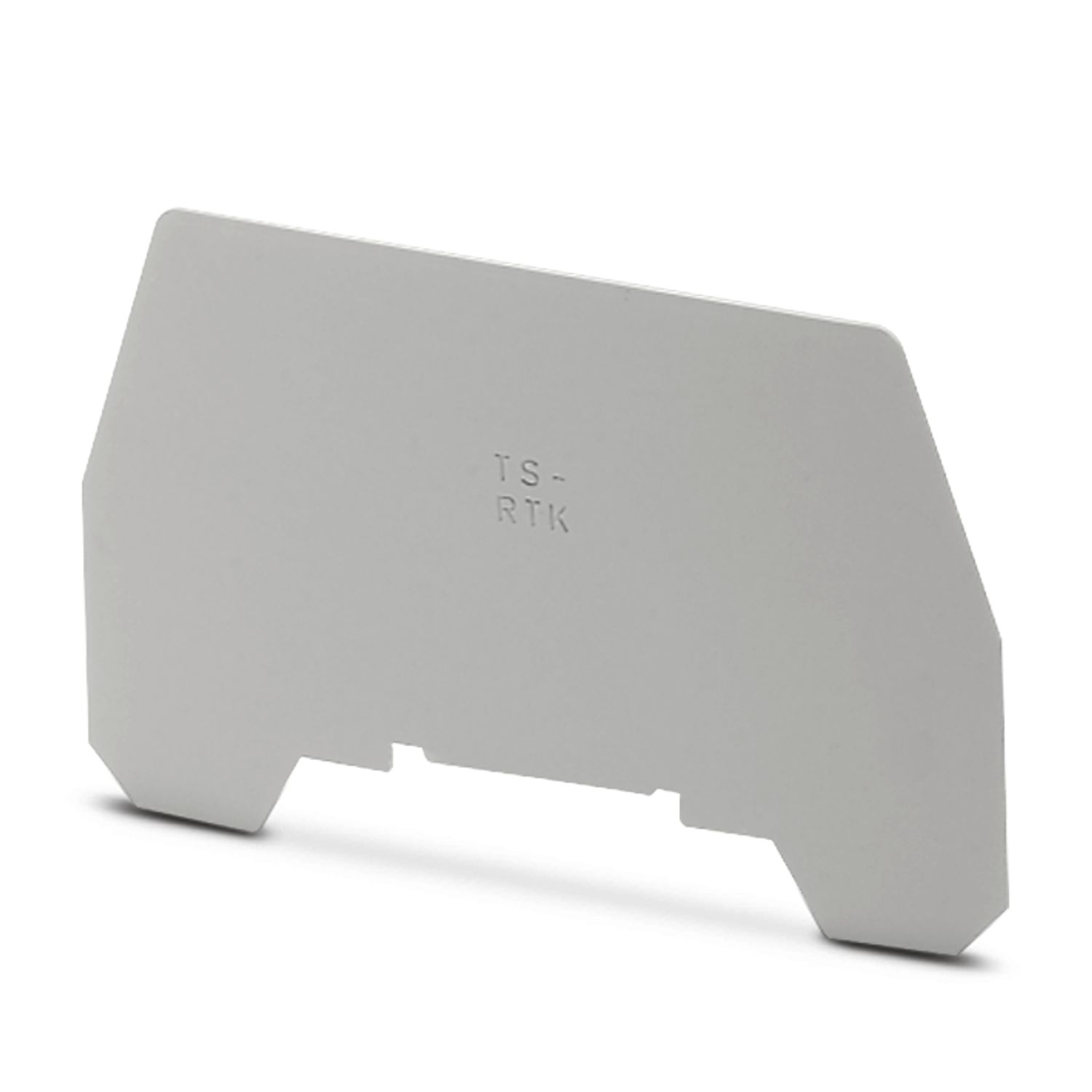

TS-RTK - Placa separadora 0310211

ATS-RTK - Placa separadora 0310224

SBS 8:UNBEDRUCKT - Tarjeta de tiras 1007235

AP-ME METER - Perfil cobertor 3034361

APH-ME - Soporte para perfil cobertor 3034374

APT-ME - Soporte para perfil cobertor 3034358

TS-UK 6-T - Placa separadora 3072820

S - Bloqueador de conexión 0308359

ASB 2-RTK/S - Puente multipolo 0311281

USB 2-RTK/S - Puente multipolo 0311278

S-URTK/SP - Bloqueador de conexión 0311155

ATS-U L - Placa separadora 1742989

NS 32 PERF 2000MM-VPE 10 - Carril simétrico perforado 1201002

NS 32 UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1201015

NS 35/ 7,5 PERF 2000MM - Carril simétrico perforado 0801733

NS 35/ 7,5 UNPERF 2000MM - Carril simétrico sin perforar 0801681

NS 35/ 7,5 WH PERF 2000MM - Carril simétrico perforado 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Carril simétrico sin perforar 0801704

NS 35/ 7,5 ZN PERF 2000MM - Carril simétrico perforado 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Carril simétrico sin perforar 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 0801762

NS 35/ 7,5 CAP - Caperuza final 1206560

NS 35/15 PERF 2000MM - Carril simétrico perforado 1201730

NS 35/15 UNPERF 2000MM - Carril simétrico sin perforar 1201714

NS 35/15 WH PERF 2000MM - Carril simétrico perforado 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1204135

NS 35/15 AL UNPERF 2000MM - Carril simétrico sin perforar 1201756

NS 35/15 ZN PERF 2000MM - Carril simétrico perforado 1206599

NS 35/15 ZN UNPERF 2000MM - Carril simétrico sin perforar 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1201895

NS 35/15 CAP - Caperuza final 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Carril simétrico sin perforar 1201798

ZB 8:UNBEDRUCKT - Tira de cinta Zack 1052002

ZB 8 CUS - Tira de cinta Zack 0825011

UC-TM 8 - Marcador para bornes 0818072

UC-TM 8 CUS - Marcador para bornes 0824597

UCT-TM 8 - Marcador para bornes 0828740

UCT-TM 8 CUS - Marcador para bornes 0829616

ZB 8,LGS:FORTL.ZAHLEN - Tira de cinta Zack 1052015

ZB 8,QR:FORTL.ZAHLEN - Tira de cinta Zack 1052028

ZB 8,LGS:L1-N,PE - Marcador para bornes 1052413

CLIPFIX 35 - Soporte final 3022218

CLIPFIX 35-5 - Soporte final 3022276

E/NS 35 N - Soporte final 0800886

E/UK - Soporte final 1201442

E/UK 1 - Soporte final 1201413

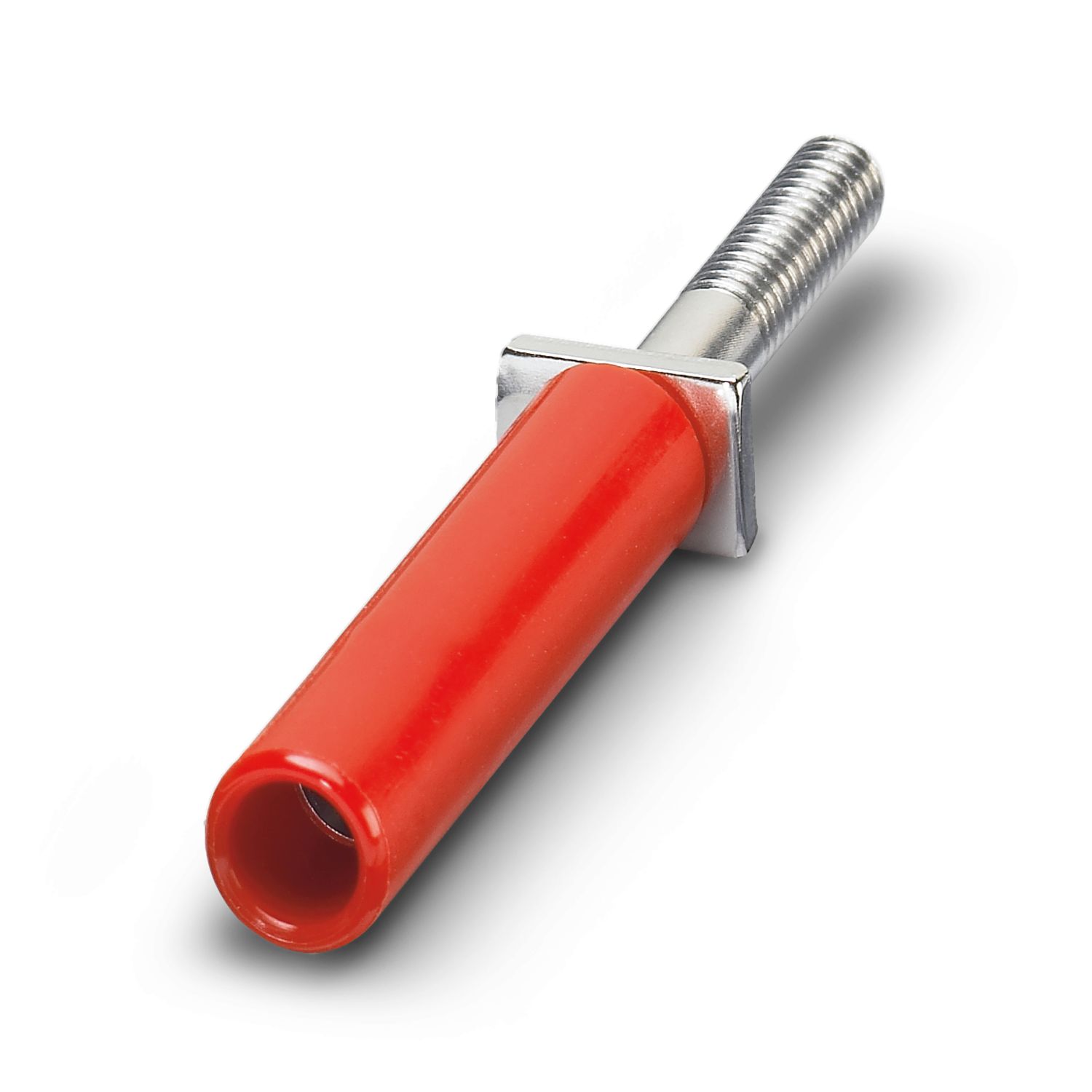

PSBJ-URTK/S RD - Regleta de clavijas de prueba 0311744

PSBJ-URTK/S BU - Regleta de clavijas de prueba 0311757

PSBJ-URTK/S YE - Regleta de clavijas de prueba 0311731

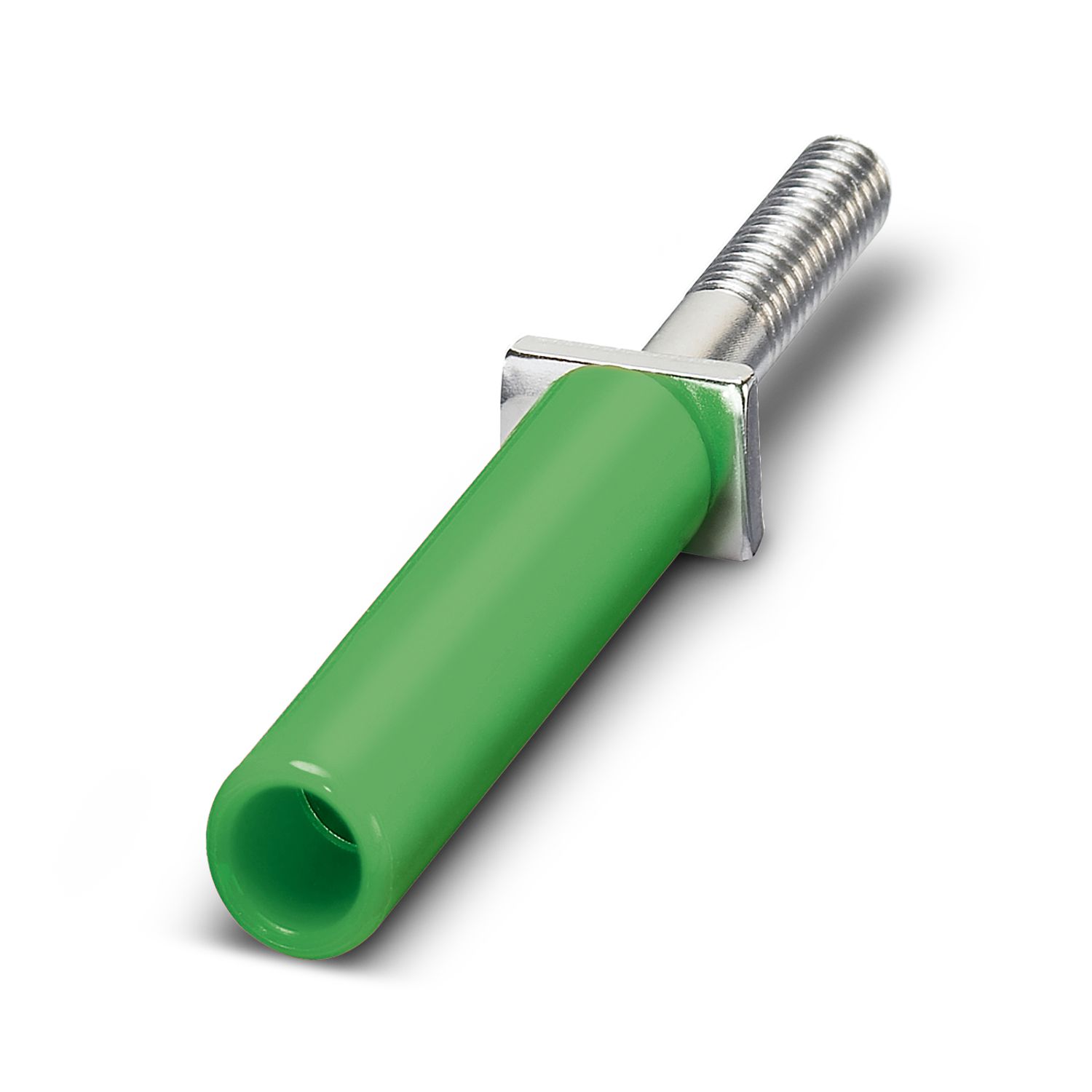

PSBJ-URTK/S GN - Regleta de clavijas de prueba 0311760

PSBJ-URTK/S VT - Regleta de clavijas de prueba 0311773

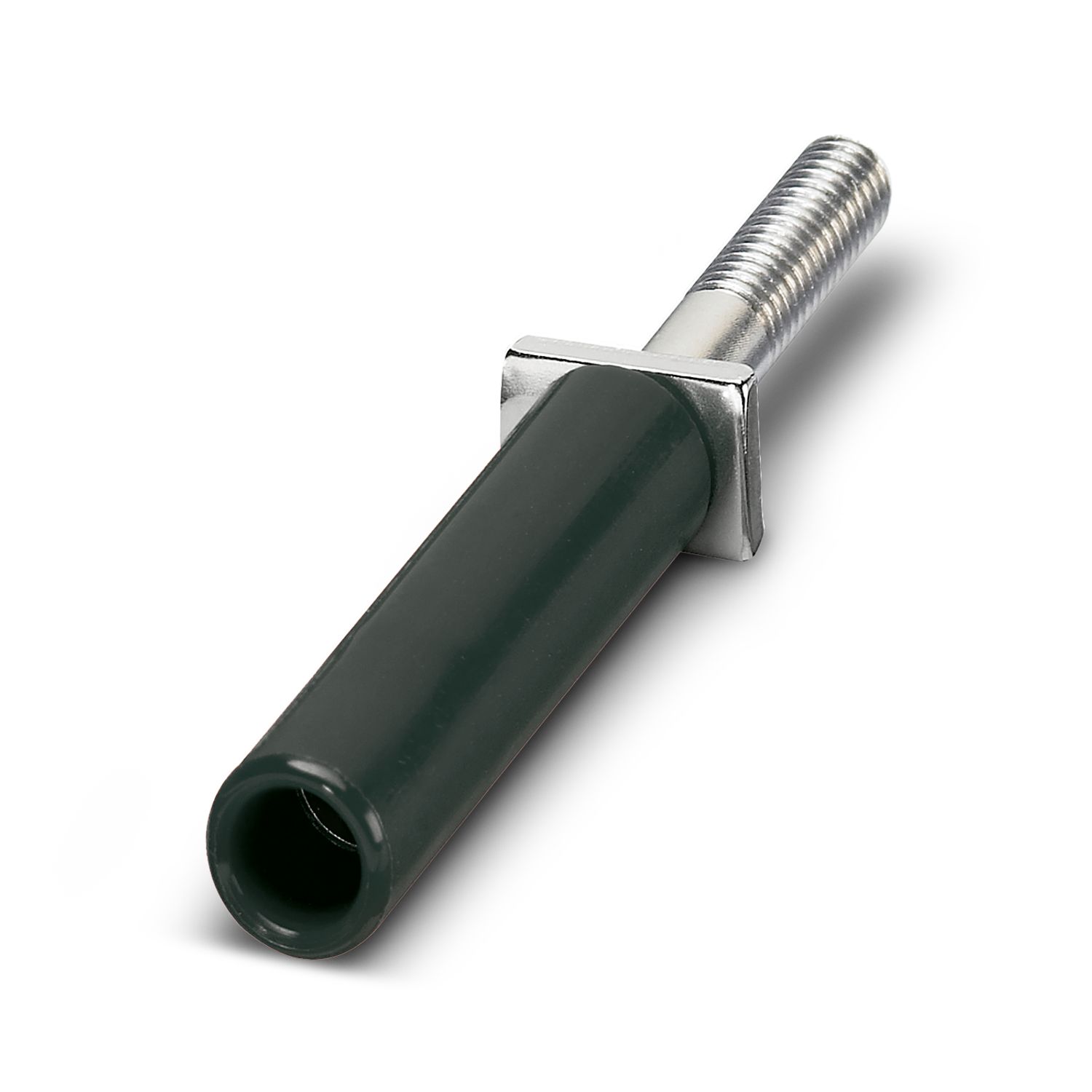

PSBJ-URTK/S BK - Regleta de clavijas de prueba 0311728
