PTI 2,5-PE/L/LTB - Borne de tierra para distribución

3213957

Borne de tierra para distribución, tensión nominal: 400 V, corriente nominal: 24 A, Conexión push-in, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², Conexión push-in, Sección de dimensionamiento: 1,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris

Detalles de producto

Tipo de producto	Borne de conexión a tierra
Número de conexiones	5
Número de filas	3
Potenciales	2
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	4 kV
	6 kV
Potencia disipada máxima con condición nominal	1,02 W

Número de conexiones por piso	2
Sección nominal	2,5 mm²
Observación	Observe la capacidad de corriente de los carriles.
Longitud de pelado	8 mm ... 10 mm
Calibre macho	A3
Sección de conductor rígido	0,14 mm² ... 4 mm²
Sección de conductor AWG	26 ... 12 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 4 mm²
Sección de cable flexible [AWG]	26 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,14 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,14 mm² ... 2,5 mm²
Corriente nominal	24 A (con una sección de conductor de 4 mm²)
Corriente de carga máxima	30 A (con una sección del conductor de 4 mm² y bloque de bornes de 3 polos)
Tensión nominal	400 V (Fase/fase)
	250 V (Fase/PE)
	Fase/N
Sección nominal	2,5 mm²
Piso 3
Longitud de pelado	8 mm ... 10 mm
Sección de conductor rígido	0,14 mm² ... 4 mm²
Sección de conductor AWG	26 ... 12 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 4 mm²
Sección de cable flexible [AWG]	26 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,14 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,14 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm²
Corriente nominal	16 A
Corriente de carga máxima	16 A (con una sección del conductor de 2,5 mm²)
Tensión nominal	250 V
Sección nominal	1,5 mm²
Sección de conexión directamente enchufable
Sección de conductor rígido	0,34 mm² ... 4 mm²
Sección de cable flexible (puntera sin manguito de plástico)	0,34 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,34 mm² ... 2,5 mm²
Piso 3 Sección de conexión directamente enchufable
Sección de conductor rígido	0,34 mm² ... 4 mm²
Sección de cable flexible (puntera sin manguito de plástico)	0,34 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,34 mm² ... 2,5 mm²

Anchura	5,2 mm
Ancho de tapa	2,2 mm
Altura	101 mm
Profundidad en NS 35/7,5	50,5 mm
Profundidad en NS 35/15	58 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	125 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	7,3 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 4 mm²	0,48 kA
Corriente admisible de corta duración 1,5 mm²	0,18 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	1,89 kV
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	Sí

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 35
Valor nominal Fuerza de ensayo	1 N
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,14 mm²/0,2 kg
	4 mm²/0,9 kg
Resultado	Prueba aprobada

Envejecimiento
Ciclos de temperatura	192
Resultado	Prueba aprobada
Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Tipo de montaje	NS 35/7,5
	NS 35/15

Datos comerciales

Código de artículo	3213957
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	BE2253
Página del catálogo	Página 92 (C-1-2019)
GTIN	4046356609555
Peso por unidad (incluido el embalaje)	19,31 g
Peso por unidad (sin incluir el embalaje)	18,276 g
Número de tarifa arancelaria	85369010
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	300 V	20 A	26 - 12
Usegroup C
	150 V	20 A	26 - 12
Usegroup D
	300 V	10 A	26 - 12

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	300 V	20 A	26 - 12
conexión PE			26 - 12
Usegroup D
	300 V	10 A	26 - 12
conexión PE			26 - 12

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
				0,2 - 4

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Foso funcional doble en todos los pisos

Los bornes con zona de interrupción de cuchilla en el piso sup. cumplen rigurosamente las exigencias de seguridad sobre interrupción de un circuito único según la norma DIN VDE 0100-718

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PTI 2,5-PE/L/LTB - Borne de tierra para distribución

3213957

Detalles de producto

ECLASS

ETIM

UNSPSC

CSA

IECEE CB Scheme

EAC

cULus Recognized

VDE Zeichengenehmigung

DNV

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PTI 2,5-PE/L/LTB - Borne de tierra para distribución 3213957

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

FBS 2-5 - Puente enchufable 3030161

FBS 3-5 - Puente enchufable 3030174

FBS 4-5 - Puente enchufable 3030187

FBS 5-5 - Puente enchufable 3030190

FBS 10-5 - Puente enchufable 3030213

FBS 20-5 - Puente enchufable 3030226

FBS 50-5 - Puente enchufable 3038930

FBSR 2-5 - Puente enchufable 3033702

FBSR 3-5 - Puente enchufable 3001591

FBSR 4-5 - Puente enchufable 3001592

FBSR 5-5 - Puente enchufable 3001593

FBSR 10-5 - Puente enchufable 3033710

FBS 2-5 BU - Puente enchufable 3036877

FBS 3-5 BU - Puente enchufable 3036880

FBS 4-5 BU - Puente enchufable 3036893

FBS 5-5 BU - Puente enchufable 3036903

FBS 10-5 BU - Puente enchufable 3036916

FBS 20-5 BU - Puente enchufable 3036929

FBS 50-5 BU - Puente enchufable 3032114

D-PTI/3B - Tapa final 3213976

ATP-PTI/3 - Placa separadora 3213990

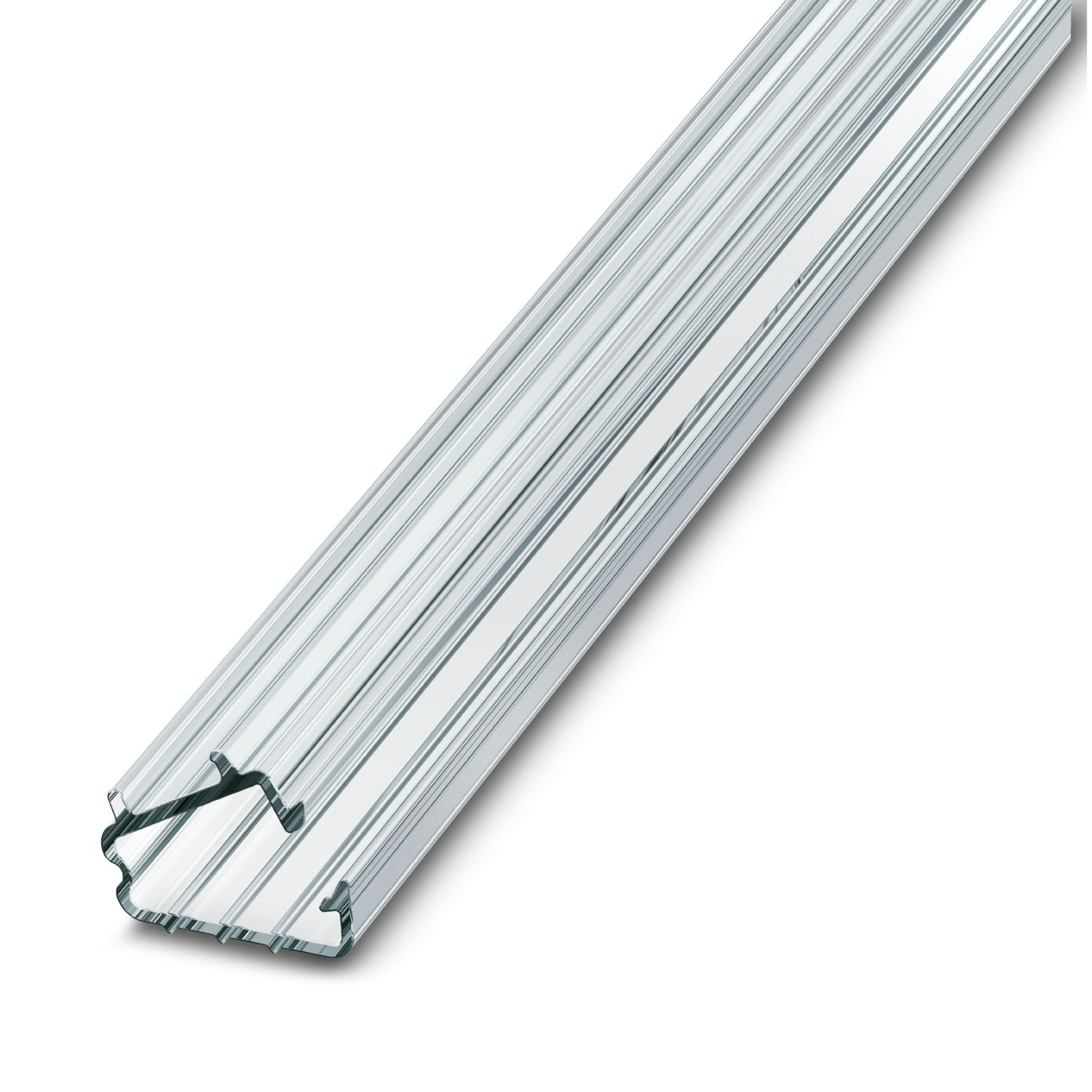

CARRIER-TM 300 - Soporte para señalización 0828282
