UT 10 WH - Borne de paso - 3046317

Detalles de producto

Tipo de producto	Borne de paso
Familia de productos	UT
Número de conexiones	2
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	1,82 W

Número de conexiones por piso	2
Sección nominal	10 mm²
Piso 1 arriba 1 abajo 1
Rosca de tornillo	M4
Par de apriete	1,5 ... 1,8 Nm
Longitud de pelado	10 mm
Calibre macho	A6
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,5 mm² ... 16 mm²
Sección de conductor AWG	20 ... 6 (Convertido según IEC)
Sección de conductor flexible	0,5 mm² ... 16 mm²
Sección de cable flexible [AWG]	20 ... 6 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,5 mm² ... 10 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 10 mm²
2 conductores con la misma sección, rígidos	0,5 mm² ... 4 mm²
2 conductores con la misma sección, flexibles	0,5 mm² ... 4 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico	0,5 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm² ... 6 mm²
Corriente nominal	57 A
Corriente de carga máxima	76 A (con una sección de conductor de 16 mm²)
Tensión nominal	1000 V
Observación	Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio.
Sección nominal	10 mm²

Datos de dimensionamiento (ATEX/IECEx)
Marcado	 II 2 GD Ex eb IIC Gb
Rango de temperatura de funcionamiento	-60 °C ... 110 °C
Accesorios con certificado Ex	3047028 D-UT 2,5/10
	1205066 SZS 1,0X4,0 VDE
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Lista puentes	Puente enchufable / FBS 2-10 / 3005947
	Puente enchufable / FBS 5-10 / 3005948
Datos puente	54 A (10 mm²)
Incremento de temperatura Ex	40 K (60,1 A / 10 mm²)
para puentear con puente	690 V
Tensión de aislamiento de dimensionamiento	630 V
analógica	(permanente)
Planta Ex Generalidades
Tensión nominal	690 V
Corriente asignada	54 A
Corriente de carga máxima	69 A
Resistencia de contacto	0,16 mΩ
Datos de conexión Ex Generalidades
Ámbito del par de apriete	1,5 Nm ... 1,8 Nm
Sección nominal	10 mm²
Sección de dimensionamiento AWG	8
Capacidad de conexión, cable rígido	0,5 mm² ... 16 mm²
Capacidad de conexión AWG	20 ... 6
Capacidad de conexión, cable flexible	0,5 mm² ... 10 mm²
Capacidad de conexión AWG	20 ... 8
2 conductores con la misma sección, rígidos	0,5 mm² ... 4 mm²
2 conductores con la misma sección AWG rígidos	20 ... 12
2 conductores con la misma sección, flexibles	0,5 mm² ... 4 mm²
2 conductores con la misma sección AWG flexibles	20 ... 12

Anchura	10,2 mm
Ancho de tapa	2,2 mm
Altura	47,7 mm
Profundidad en NS 35/7,5	47,5 mm
Profundidad en NS 35/15	55 mm

Color	blanco (RAL 9010)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	9,8 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
	Prueba aprobada
Corriente admisible de corta duración 10 mm²	1,2 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	Sí

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 35
Valor nominal Fuerza de ensayo	5 N
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,5 mm²/0,3 kg
	10 mm²/2 kg
	16 mm²/2,9 kg
Resultado	Prueba aprobada

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15

Datos comerciales

Código de artículo	3046317
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	BE1111
GTIN	4017918975654
Peso por unidad (incluido el embalaje)	17,92 g
Peso por unidad (sin incluir el embalaje)	17,92 g
Número de tarifa arancelaria	85369010
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	1000 V	57 A		0,5 - 10

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	1000 V	57 A		0,5 - 10

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Solo conductores flexibles	690 V	54 A		0,5 - 10
Solo conductores rígidos	690 V	69 A		0,5 - 16

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Solo conductores flexibles	690 V	54 A		0,5 - 10
Solo conductores rígidos	690 V	69 A		0,5 - 16

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	600 V	65 A	20 - 6

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	600 V	65 A	20 - 6

Environmental product compliance

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	65b3e39c-04e7-4031-80ab-3f02a699ac52

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

UT 10 WH - Borne de paso

3046317

Detalles de producto

ECLASS

ETIM

UNSPSC

DNV

CSA

IECEE CB Scheme

cULus Recognized

VDE Zeichengenehmigung

CSA

ATEX

EAC Ex

IECEx

CCC

UKCA-EX

cUL Recognized

UL Recognized

Productos compatibles

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

UT 10 WH - Borne de paso 3046317

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

FBS 2-10 - Puente enchufable 3005947

FBS 5-10 - Puente enchufable 3005948

FBS 5-10 BU - Puente enchufable 1040620

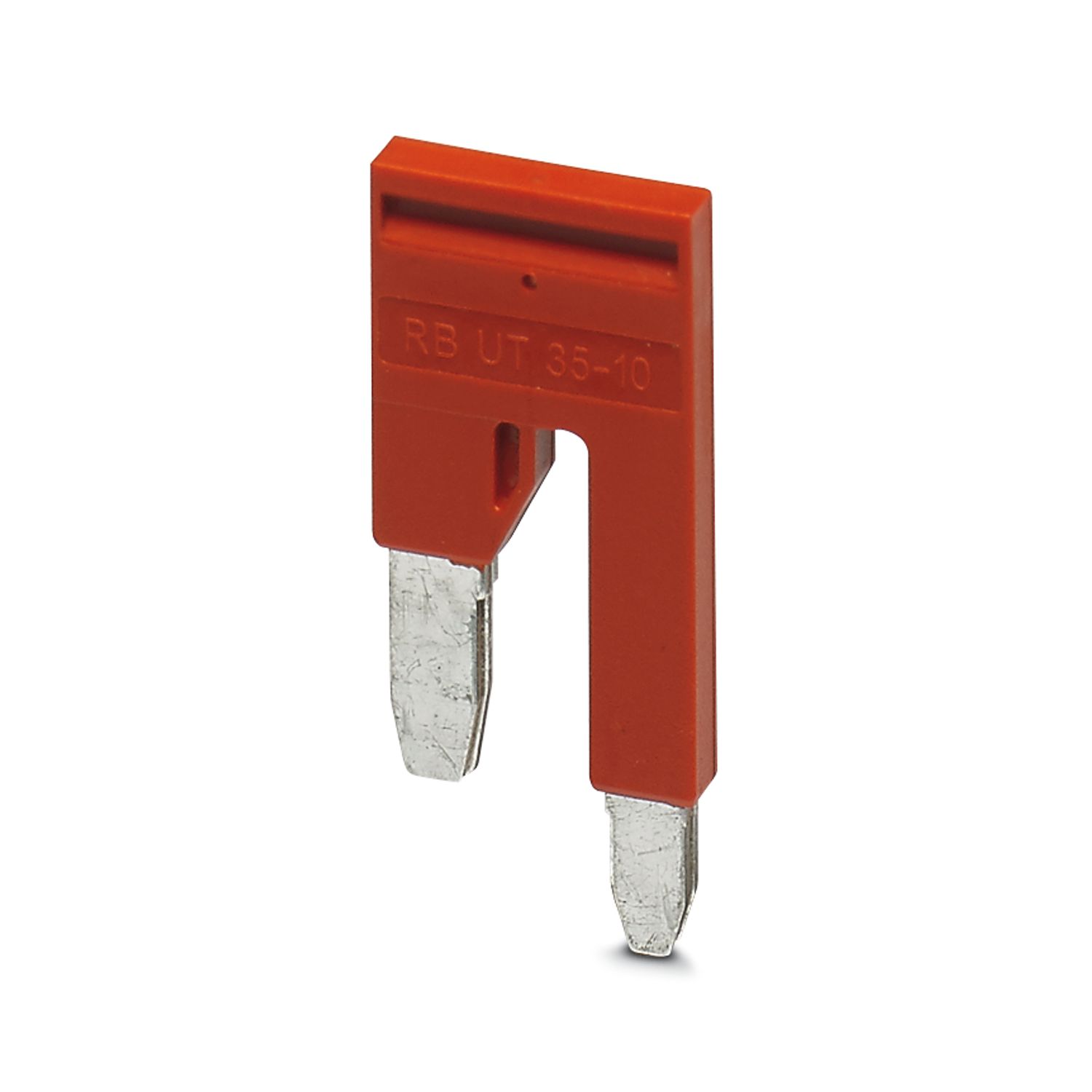

RB UT 35-10 - Puente reductor 3032168

RB UT 10-(2,5/4) - Puente reductor 3047060

RB UT 10-ST(2,5/4) - Puente reductor 3047086

FBS 2-10 GY - Puente enchufable 1103721

AGK 4-UT 10 - Borna de derivación 3047112

D-UT 2,5/10 - Tapa final 3047028

ATP-UT - Placa separadora 3047167

LPS-10/E - Conector de servicio técnico 3270580

LPS-10 - Conector de servicio técnico 3270581

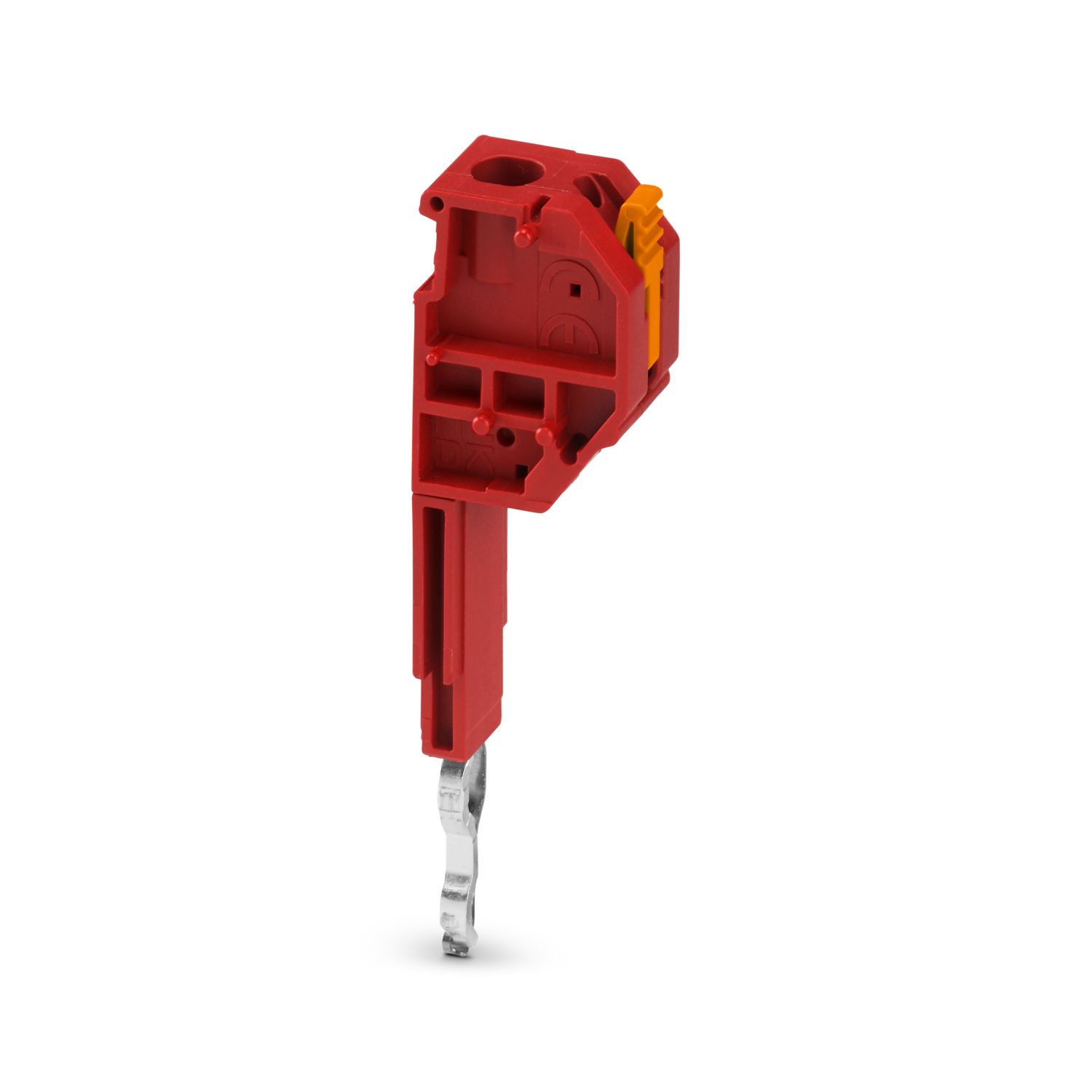

LPO 10/E - Conector de derivación 3270528
