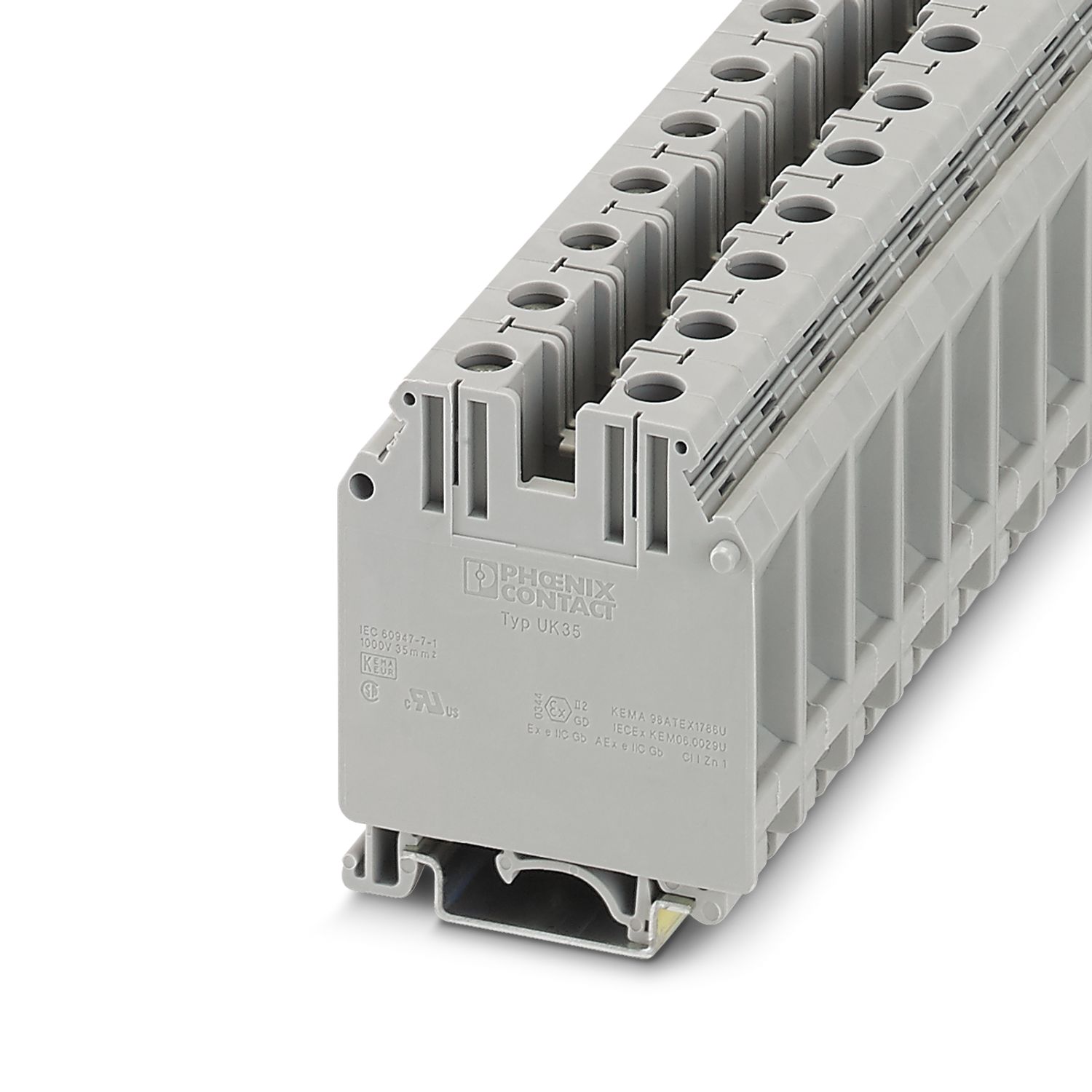

UK 35 TEILBESTUECKT - Borne de paso - 0711399

Observación referente al funcionamiento	La borna tiene solo un tornillo

Tipo de producto	Borne de paso
Número de conexiones	1
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	8 kV

Número de conexiones por piso	1
Piso 1 arriba 1 abajo 1
Rosca de tornillo	M6
Par de apriete	3,2 ... 3,7 Nm
Longitud de pelado	16 mm
Calibre macho	B9
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,75 mm² ... 50 mm²
Sección de conductor AWG	18 ... 1/0 (Convertido según IEC)
Sección de conductor flexible	0,75 mm² ... 35 mm²
Sección de cable flexible [AWG]	18 ... 2 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,75 mm² ... 35 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,75 mm² ... 35 mm²
2 conductores con la misma sección, rígidos	0,75 mm² ... 16 mm²
2 conductores con la misma sección, flexibles	0,75 mm² ... 10 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico	0,75 mm² ... 10 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,75 mm² ... 6 mm²
Corriente nominal	150 A
Corriente de carga máxima	150 A (con una sección de conductor de 50 mm²)
Tensión nominal	1000 V
Conexión según norma	IEC/EN 60079-7
Denominación del certificado de inspección	IECEx KEM 06.0029U / KEMA 98ATEX1786 U
Sección de conductor rígido	0,75 mm² ... 50 mm²
Sección de conductor AWG	18 ... 1 (Convertido según IEC)
Sección de conductor flexible	0,75 mm² ... 35 mm²
Corriente de carga máxima	147 A (con una sección de conductor de 50 mm²)
Corriente de carga máxima		118,5 A (con una sección de conductor de 35 mm²)
Tensión nominal	690 V

Color	gris
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA

Tipo de montaje	NS 35/7,5
		NS 35/15
		NS 32

Código de artículo	0711399
Unidad de embalaje	25 Unidades
Cantidad mínima de pedido	25 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de producto	BE1211
GTIN	4017918320614
Peso por unidad (incluido el embalaje)	55,488 g
Peso por unidad (sin incluir el embalaje)	48,964 g
Número de tarifa arancelaria	85369010
País de origen	DE

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
