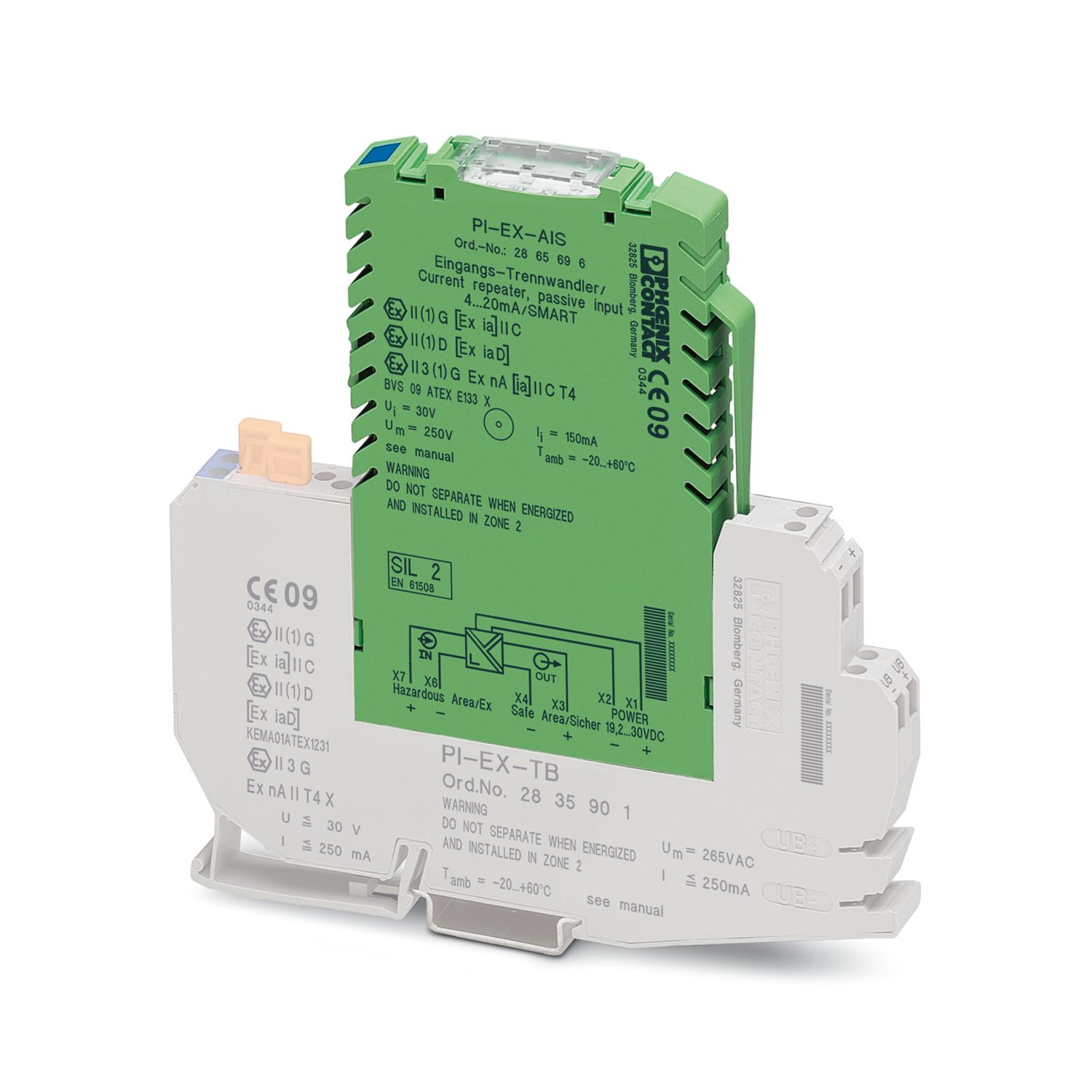

PI-EX-AIS
-
Acondicionador de señal de entrada
2865696

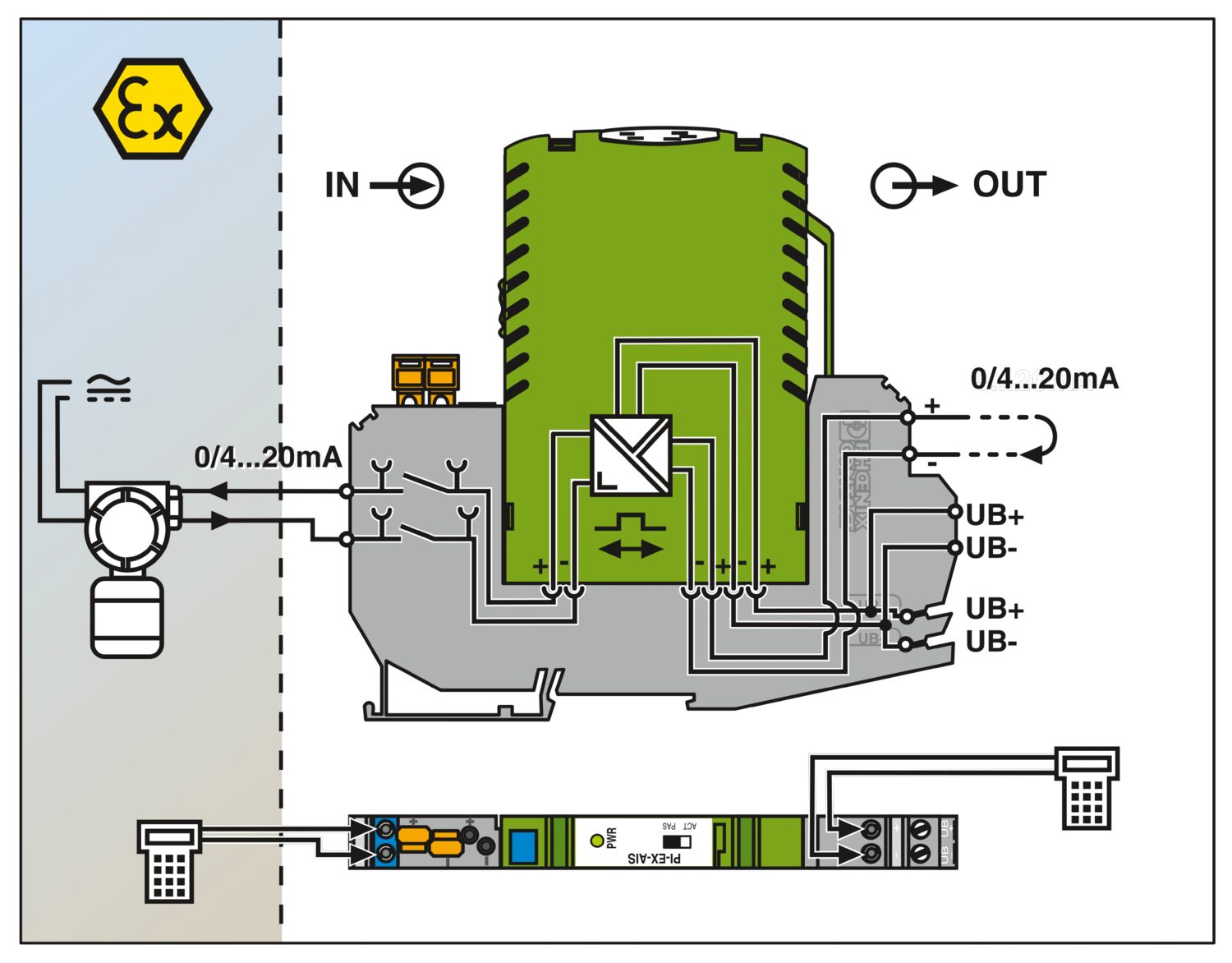

Entrada analógica con seguridad intrínseca: acondicionador de señal de entrada, con transparencia HART. Transfiere señales de 4 mA ... 20 mA de transductores de medida con alimentación externa e instalados en una zona Ex hacia una carga en la zona segura. Separación galvánica de 3 vías (entrada/salida/alimentación).
Detalles de producto
| Tipo de producto | Amplificadores de separación |
| Aplicación | Entrada analógica |
| Número de canales | 1 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Separación galvánica | Separación de 3 vías |
| Separación galvánica entre la entrada y la salida | sí |
| Respuesta gradual (10-90%) | < 600 µs (con salto de 4 mA ... 20 mA ) |
| Coeficiente de temperatura máximo | < 0,01 %/K |
| Error de transmisión máximo | < 0,2 % (del valor final) |
| Error de transmisión típico | < 0,1 % (del valor final) |
| Separación galvánica Entrada/salida/alimentación | |
| Tensión de aislamiento de dimensionamiento | 300 Veff |
| Tensión de prueba | 2,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Separación segura según IEC/EN 61010-1 |
| Separación galvánica Entrada/salida | |
| Separación galvánica | 375 V (Valor de pico según IEC/EN 60079-11) |
| Separación galvánica Entrada/alimentación | |
| Separación galvánica | 375 V (Valor de pico según IEC/EN 60079-11) |
| Alimentación | |
| Tensión de alimentación | 19,2 V DC ... 30 V DC |
| Absorción de corriente máxima | < 36 mA (con 24 V) |
| Potencia disipada | < 0,9 W (Con 24 V DC / 20 mA) |
| Señal: Corriente | |
| Descripción de la entrada | intrínsecamente seguro |
| Número de entradas | 1 |
| Señal de entrada Corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Caída de tensión | < 3,5 V |
| Señal: Corriente | |
| Número de salidas | 1 |
| Señal de salida corriente | 0 mA ... 20 mA (activo) |
| 4 mA ... 20 mA (activo) | |
| 0 mA ... 20 mA (pasivo, tensión de fuente ext. 14 V ... 26 V) | |
| 4 mA ... 20 mA (pasivo, tensión de fuente ext. 14 V ... 26 V) | |
| Carga/Carga de salida Salida de corriente | ≤ 600 Ω (con 20 mA) |
| < 525 Ω (para 22,5 mA) | |
| Ondulación de salida | < 20 mVef. |
| Comportamiento de salida en caso de fallo | 0 mA (Rotura de cable en la entrada) |
| 0 mA (Cortocircuito de línea en la entrada) | |
| Datos técnicos de seguridad | |
| Tensión máx. Ui | 30 V |
| Corriente máx. Ii | 150 mA |
| Inductividad máx. Li | despreciable |
| Capacidad máx. Ci | despreciable |
| Tensión máxima en materia de seguridad Um | 253 V AC |
| Comunicación de datos (bypass) | |
| Función HART | Sí |
| Protocolos soportados | Con transparencia HART |
| Indicación de estado | LED tensión de alimentación, PWR (verde) |
| Esquema de dimensiones |
|
| Anchura | 12,4 mm |
| Altura | 79 mm |
| Profundidad | 118,4 mm |
| Color | verde (RAL 6021) |
| Clase de inflamabilidad según UL 94 | V0 |
| Material carcasa | PBT y poliamida PA, sin reforzar |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| CE | |
| Certificado | Conformidad CE |
| Observación | Adicionalmente EN 61326 |
| ATEX | |
| Marcado | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
| Safety Integrity Level (SIL, IEC 61508) | |
| Marcado | 2 |
| EAC Ex | |
| Marcado | [Ex ia Ga] IIC |
| Certificado | RU C-DE.AB72.B.00097/19 |
| Separación galvánica | Separación de 3 vías |
