VIP-PA-FLK50/4X14/ 5,0M/S7 - Adaptador frontal

2322618

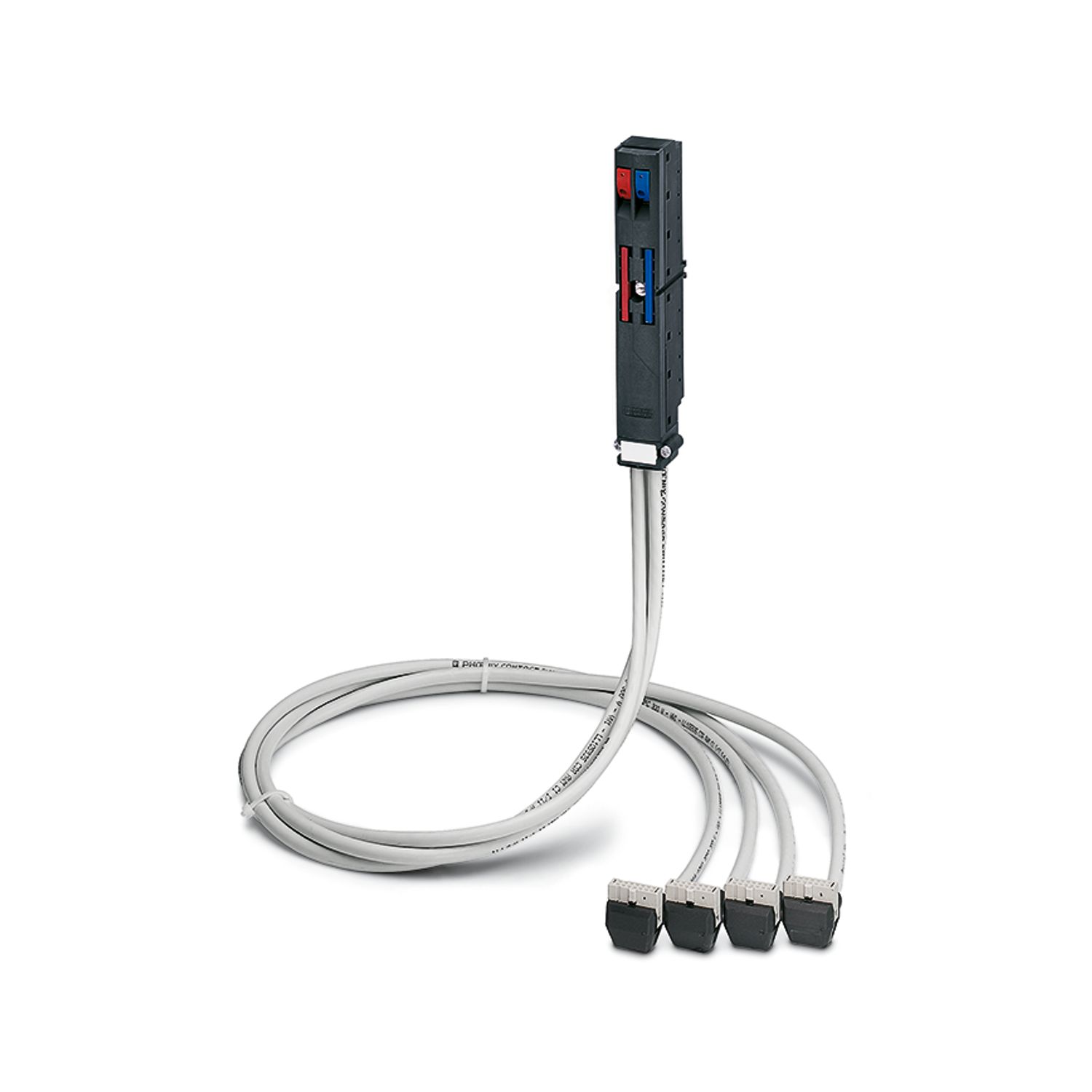

Adaptador frontal VIP VARIOFACE, con cables de sistema conectados para SMATIC S7-300, conectable 4 x 8 canales

Este producto precisa otros productos para su funcionamiento. Accesorios necesarios

Detalles de producto

Tipo de producto	Adapt. front.
Familia de productos	VARIOFACE Professional
Propiedades de aislamiento: Líneas de fuga y espacios de aire
Aislamiento	Aislamiento funcional
Categoría de sobretensión	II
Grado de polución	2

Tensión de servicio (AC)	≤ 30 V AC
Tensión de servicio (DC)	≤ 60 V DC
Corriente (por ramal)	≤ 1 A
Corriente (Alimentación de tensión)	≤ 8 A
Corriente (por byte)	≤ 2 A
Líneas de fuga y espacios de aire
Tensión de aislamiento de dimensionamiento	63 V
Tensión transitoria de dimensionamiento	0,6 kV
Sistema de control compatible SIEMENS S7-300 / ET 200 M
Tarjeta de E/S adecuada	CPU 313C
	CPU 313C-2PtP
	CPU 313C-2DP
	CPU 314C-2PtP
	CPU 314C-2DP
	6ES7321-1BL00-0AA0
	6ES7322-1BL00-0AA0
	6ES7322-8BH01-0AB0
	6ES7322-8BH10-0AB0
	6ES7323-1BL00-0AA0
	6ES7331-7NF00-0AB0
	6ES7331-7NF10-0AB0
	6ES7331-7PF01-0AB0
	6ES7331-7PF11-0AB0
	6ES7350-2AH01-0AE0
	6ES7357-4AH01-0AE0
	6ES7331-1KF02-0AB0

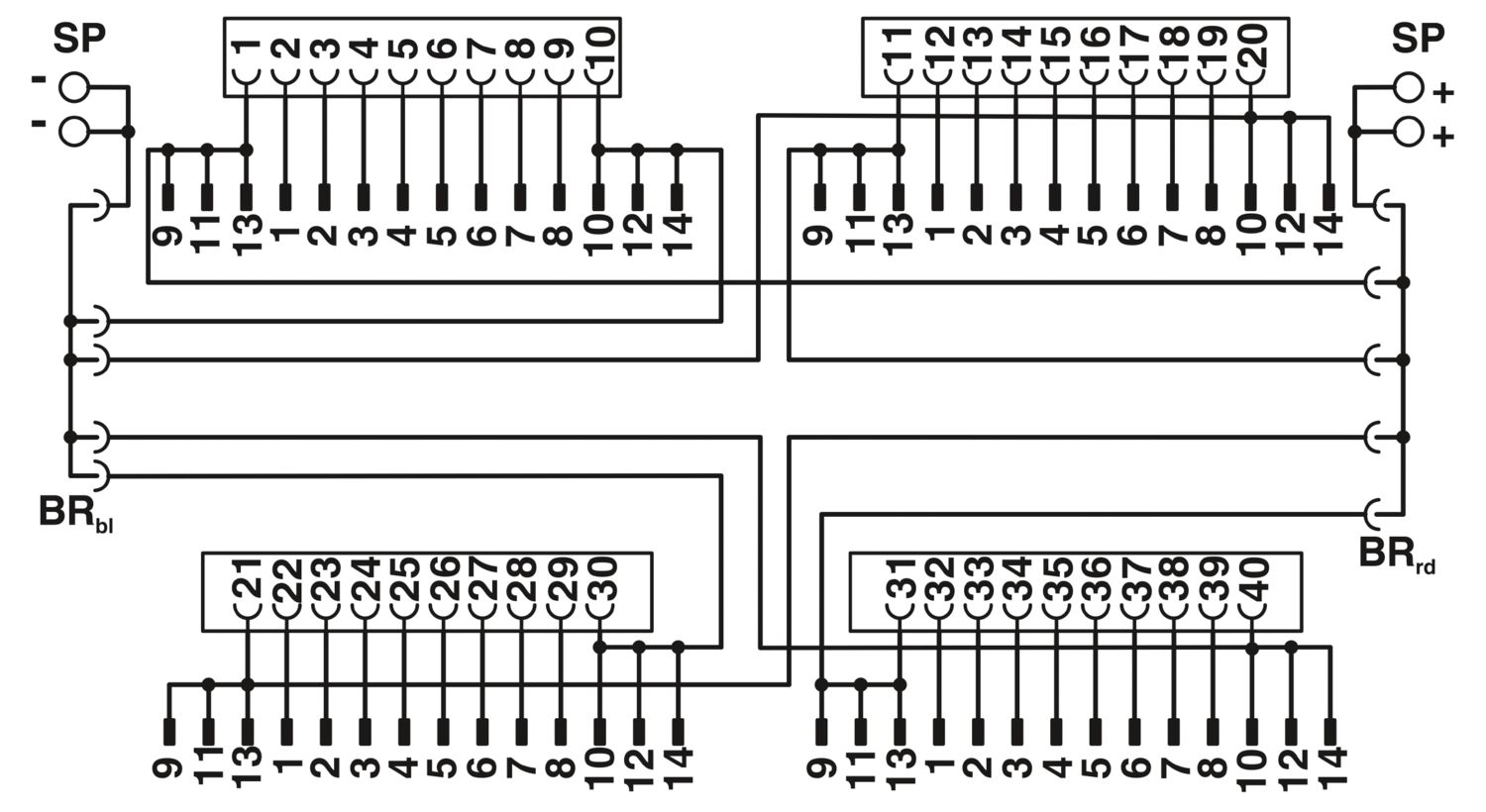

Conexión 1 (nivel del sistema de control)
Tipo de conexión	Conexión enchufable
Número de polos	40
Observación	Enchufable en tarjetas de E/S de 40 polos
Conexión 2 (nivel de campo)
Conexión según norma	IEC 60603-13
Tipo de conexión	Hembra de conexión IDC/FLK
Número de conexiones	4
Número de polos	14
Ciclos de enchufe	< 50
Paso	2,54 mm
Conexión 3 (alimentación)
Tipo de conexión	Conexión por resorte push-in
Longitud de pelado	10 mm
Número de conexiones	2
Número de polos	4
Sección de conductor rígido	0,2 mm² ... 2,5 mm²
Sección de conductor flexible	0,2 mm² ... 2,5 mm²
	0,25 mm² ... 2,5 mm² (Puntera sin collar aislante)
	0,25 mm² ... 1 mm² (Puntera con manguito de plástico)
Sección de cable flexible (2 cables con la misma sección)	0,5 mm² ... 1 mm² (Puntera TWIN con collar aislante)
Sección de conductor AWG	24 ... 12
Paso	5 mm

Cables
Longitud	5 m

14X0.14 [PVC]
UL AWM Style	2464/1061
Número de polos	14
Apantallado	no
Tipo de cable	14X0.14 [PVC]
Tipo de conductor	Cable redondo confeccionado
Construcción del conductor cable de señales	7x 0,16 mm
Línea de señales AWG	26
Sección de línea	14x 0,14 mm²
Diámetro de conductor incl. aislamiento	1 mm ±0,03 mm
Diámetro exterior del cable	6,40 mm ±0,4 mm
Envoltura exterior, material	PVC semirrígido
Envoltura exterior, color	gris
Material Conductor	Conductor Cu estañado
Resistencia de la línea	≤ 145 Ω/km (20 °C)
Resistencia de aislamiento	≥ 20 MΩ*km (20 °C)
Menor radio de flexión, montaje fijo	55 mm
Menor radio de flexión, montaje móvil	104 mm
Capacidad de carga dinámica (flexión)	Ciclos de flexión máx.: 5000 (con radio ≥ 15x de diámetro exterior)
Ausencia de halógenos	no
Resistencia a las llamas	IEC 60332-1-2 (tubería)
	VDE 0842, parte 332-1-2 (tubería)
	IEC 60332-3-22 (tubería)
	UL VW-1
	CSA FT-1
Resistencia al aceite	contra salpicaduras ocasionales (tubería)

Condiciones ambientales
Índice de protección (Módulo)	IP20
Índice de protección (Lugar de montaje)	≥ IP54
Temperatura ambiente (servicio)	-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)	-20 °C ... 70 °C
Altitud	≤ 2000 m

UKCA
Certificado	De conformidad con UKCA

Líneas de fuga y espacios de aire
Normas/especificaciones	EN IEC 60664-1

Tipo de montaje	Montaje por encaje
Posición para el montaje	discrecional

Observación referente al funcionamiento	Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.
Observación referente al funcionamiento	Tarjetas de E/S analógicas ¡Para evitar cortocircuitos tienen que separarse todos los puentes de cable! ¡No debe haber alimentación de tensión en el adaptador frontal!
Observación referente al funcionamiento	Tarjetas E/S digitales Mediante los puentes de cable disponibles de fábrica los bytes de entrada y salida están conectados al potencial.

Datos comerciales

Código de artículo	2322618
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de producto	DK232S
Página del catálogo	Página 501 (C-5-2017)
GTIN	4046356452359
Peso por unidad (incluido el embalaje)	1.472,6 g
Peso por unidad (sin incluir el embalaje)	1.472 g
Número de tarifa arancelaria	85444290
País de origen	DE

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	50 V	1 A

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	50 V	1 A

Environmental product compliance

Productos compatibles

Accesorios necesarios

Accesorios

Sus ventajas

Atornillable al módulo de E/S

Alimentación de tensión a través de bornes con conexión doble por resorte

Conector hembra encapsulado hacia el lado del módulo

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
