GW MQTT/MODBUS 1E/2DB9 - Schnittstellenwandler

1380012

Das Gateway MQTT/MODBUS... ermöglicht die bidirektionale Datenübertragung zwischen seriellen oder Ethernet-Modbus-Geräten und einem MQTT-Broker. Umfasst einen RJ45-Port und zwei D-SUB-9-Ports.

Produktdetails

Hinweis zur Anwendung
Hinweis zur Anwendung	Nur für den industriellen Einsatz
Nutzungsbeschränkung
EMV-Hinweis	EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Produkttyp	Schnittstellenumsetzer
MTBF	69,4 Jahre (Telcordia-Standard, Temperatur: 25 °C, Belastung: 50 %, Umweltfaktor = 1,0)
	46,3 Jahre (Telcordia-Standard, Temperatur: 40 °C, Belastung: 50 %, Umweltfaktor = 1,0)

Modbus/TCP-Client
Anzahl der Modbus TCP-Clients	96

Galvanische Trennung	IEC UL 61010-1 (VCC // Ethernet)
Prüfspannung Datenschnittstelle/Datenschnittstelle	1,5 kV_eff (50 Hz, 1 min.)
Prüfspannung Datenschnittstelle/Versorgung	1,5 kV_eff (50 Hz, 1 min.)
	1,5 kV_eff
Versorgung
Versorgungsspannungsbereich	10,8 V DC ... 30 V DC (über steckbare Schraubklemme COMBICON)
Stromaufnahme typisch	76 mA (24 V DC)
Stromaufnahme maximal	85 mA (24 V DC)
Funktion
Management	Web-based Management
Status- und Diagnoseanzeigen	LEDs: Status, ACT/LNK (Ethernet-Datenverkehr)

Versorgung
Leiterquerschnitt flexibel	0,20 mm² ... 2,50 mm²
Leiterquerschnitt AWG	24 ... 12
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm

Signal	Ethernet
	Modbus
Webserver	ja
Daten: Modbus/TCP
Serielle Übertragungsrate	10/100 MBit/s, Autonegotiation
Anschlussart	RJ45-Buchse, geschirmt
Anzahl der Kanäle	1
Übertragungslänge	≤ 100 m (Twisted-Pair, geschirmt)
Unterstützte Protokolle	Modbus/RTU, Modbus ASCII, Modbus/TCP, MQTT
Hilfsprotokolle	ARP, DHCP (Client), PING
Daten: Modbus RTU / ASCII
Serielle Übertragungsrate	0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
Anzahl der Anschlüsse	2
Anschlussart	D-SUB-9-Stecker
Pinbelegung	DTE
Übertragungslänge	15 m
Dateiformat/Kodierung	5/6/7/8 Datenbits, 1/2 Stopbit, Parität Keine/Gerade/Ungerade/Markiert/Leer
Datenflusskontrolle/Protokolle	Software-Handshake, Xon/Xoff oder Hardware-Handshake RTS/CTS
Daten: Modbus RTU / ASCII
Serielle Übertragungsrate	0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
Anzahl der Anschlüsse	2
Anschlussart	D-SUB-9-Stecker
Pinbelegung	2, 3, 5, 7, 8
Übertragungslänge	≤ 1200 m
Abschlusswiderstand	120 Ω (konfigurierbar)
Dateiformat/Kodierung	5/6/7/8 Datenbits, 1/2 Stopbit, Parität Keine/Gerade/Ungerade/Markiert/Leer
Daten: Modbus RTU / ASCII
Serielle Übertragungsrate	0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
Anzahl der Anschlüsse	2
Anschlussart	D-SUB-9-Stecker
Pinbelegung	3, 5, 7
Abschlusswiderstand	120 Ω (konfigurierbar)
Dateiformat/Kodierung	5/6/7/8 Datenbits, 1/2 Stopbit, Parität Keine/Gerade/Ungerade/Markiert/Leer

Breite	22,5 mm
Höhe	99 mm
Tiefe	115 mm

Farbe	grau
Material Gehäuse	PA 6.6

Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6	:
Schock nach EN 60068-2-27/IEC 60068-2-27	:

Umgebungsbedingungen
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 80 °C
Höhenlage	< 2000 m
Zulässige Luftfeuchtigkeit (Betrieb)	10 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)

Konformität/Zulassungen
Konformität	CE-konform
UL, USA	UL 61010-1
UL, USA / Kanada	Class I, Div. 2, Groups A, B, C, D T4A
Schadgastest	ISA-S71.04-1985 G3 Harsh Group A
Ex-Daten
ATEX	DEMKO 18ATEX 2026X: II 3 G Ex ec IIC T4 Gc
IECEx	IECEx UL 18.0023X Ex ec IIC T4 Gc

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Störfestigkeit	EN 61000-6-2:2005
Störabstrahlung
Normen/Bestimmungen	EN 61000-6-4

Normen/Bestimmungen	EN 55022, EN 55024

Montageart	Tragschienenmontage

Kaufmännische Daten

Artikelnummer	1380012
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	M2 - Netzwerktechnik
Produktschlüssel	DNC323
GTIN	4063151750305
Gewicht pro Stück (inklusive Verpackung)	185,2 g
Gewicht pro Stück (exklusive Verpackung)	125 g
Zolltarifnummer	85176200
Ursprungsland	US

Klassifikationen

Zulassungen

Environmental product compliance

Kompatible Produkte

Zubehör

PHOENIX CONTACT Deutschland GmbH (Vertrieb)
Phoenix Contact GmbH & Co. KG (Unternehmenszentrale)

Flachsmarktstraße 8, D-32825 Blomberg

Eine Frage stellen +49 5235 3-12000 info@phoenixcontact.de

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

GW MQTT/MODBUS 1E/2DB9 - Schnittstellenwandler

1380012

Produktdetails

ECLASS

ETIM

UL Listed

cUL Listed

IECEx

cUL Listed

UL Listed

ATEX

Kompatible Produkte

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

GW MQTT/MODBUS 1E/2DB9 - Schnittstellenwandler 1380012

Produktdetails

ECLASS

ETIM

Kompatible Produkte

PSM-KA9SUB9/BB/2METER - Datenkabel 2799474

SUBCON 9/F-SH - D-SUB-Busstecker 2761499

SUBCON-PLUS-F/AX 9 - D-SUB-Busstecker 2311797

PSM-AD-D9-NULLMODEM - Adapter 2708753

FL CAT5 PATCH 0,5 - Patch-Kabel 2832263

FL CAT5 PATCH 5,0 - Patch-Kabel 2832580

FL SWITCH SFN 5TX - Industrial Ethernet Switch 2891152

DT-LAN-CAT.6+ - Überspannungsschutzgerät 2881007

SUBCON-PLUS 9/F - D-SUB-Busstecker 2744241

SUBCON-PLUS F2 - D-SUB-Busstecker 2799490

NBC-R4AC-R4AC-IE8A/.../... - Patch-Kabel 1411854

NBC-R4AC/10G-R4AC/10G-94F/3,0 - Patch-Kabel 1408365

VS-08-RJ45-5-Q/IP20 - RJ45-Steckverbinder 1656725

VS-08-RJ45-10G/Q - RJ45-Steckverbinder 1419001

VS-09-BU-DSUB-EG - Kontakteinsatz 1688803

VS-09-ST-DSUB-EG - Kontakteinsatz 1688793

CUC-DST-GZNI-S/DSSC9 - D-SUB-Tüllengehäuse 1419722

CUC-DST-GPME-S/DSSC9 - D-SUB-Tüllengehäuse 1419705

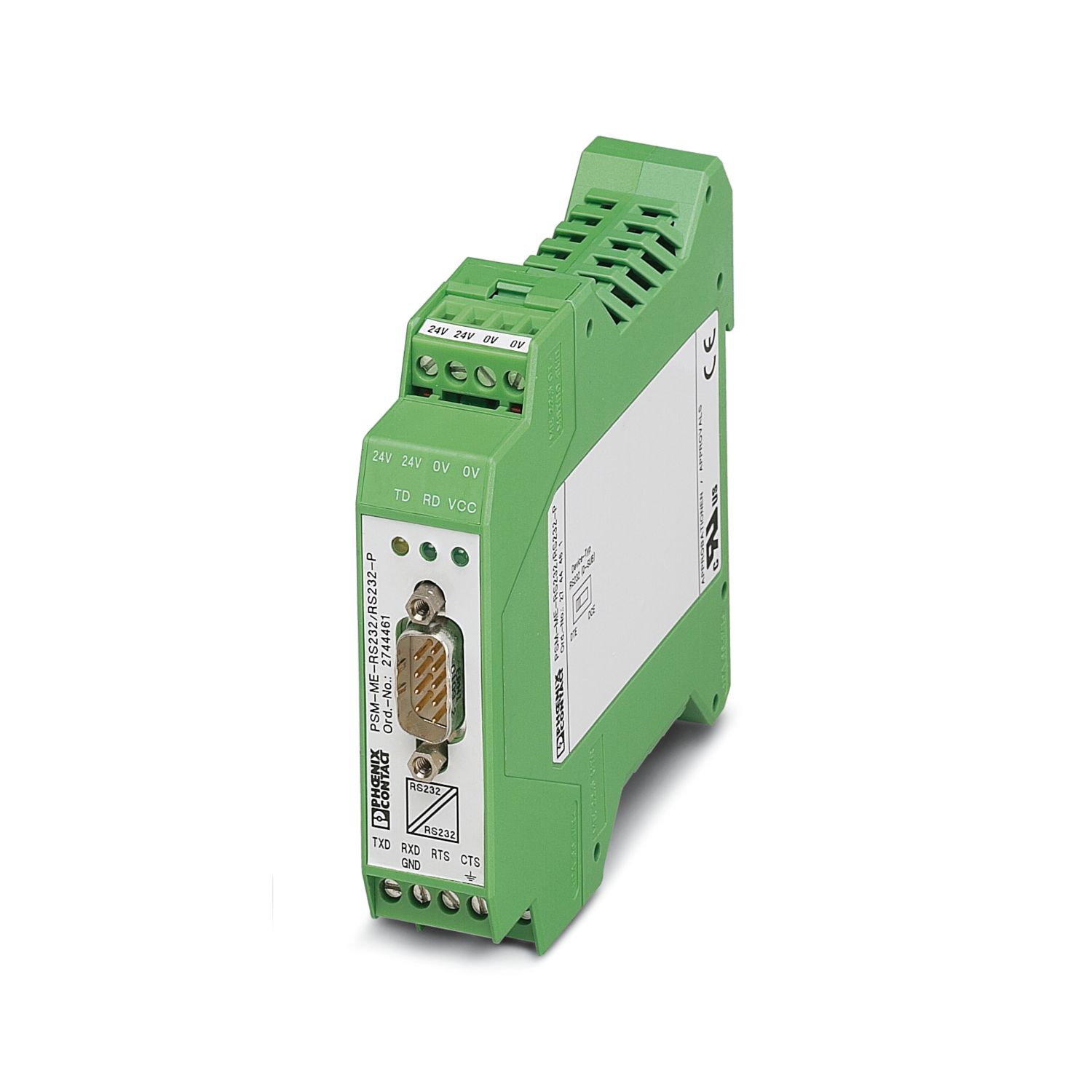

PSM-ME-RS232/RS232-P - Schnittstellenumsetzer 2744461
