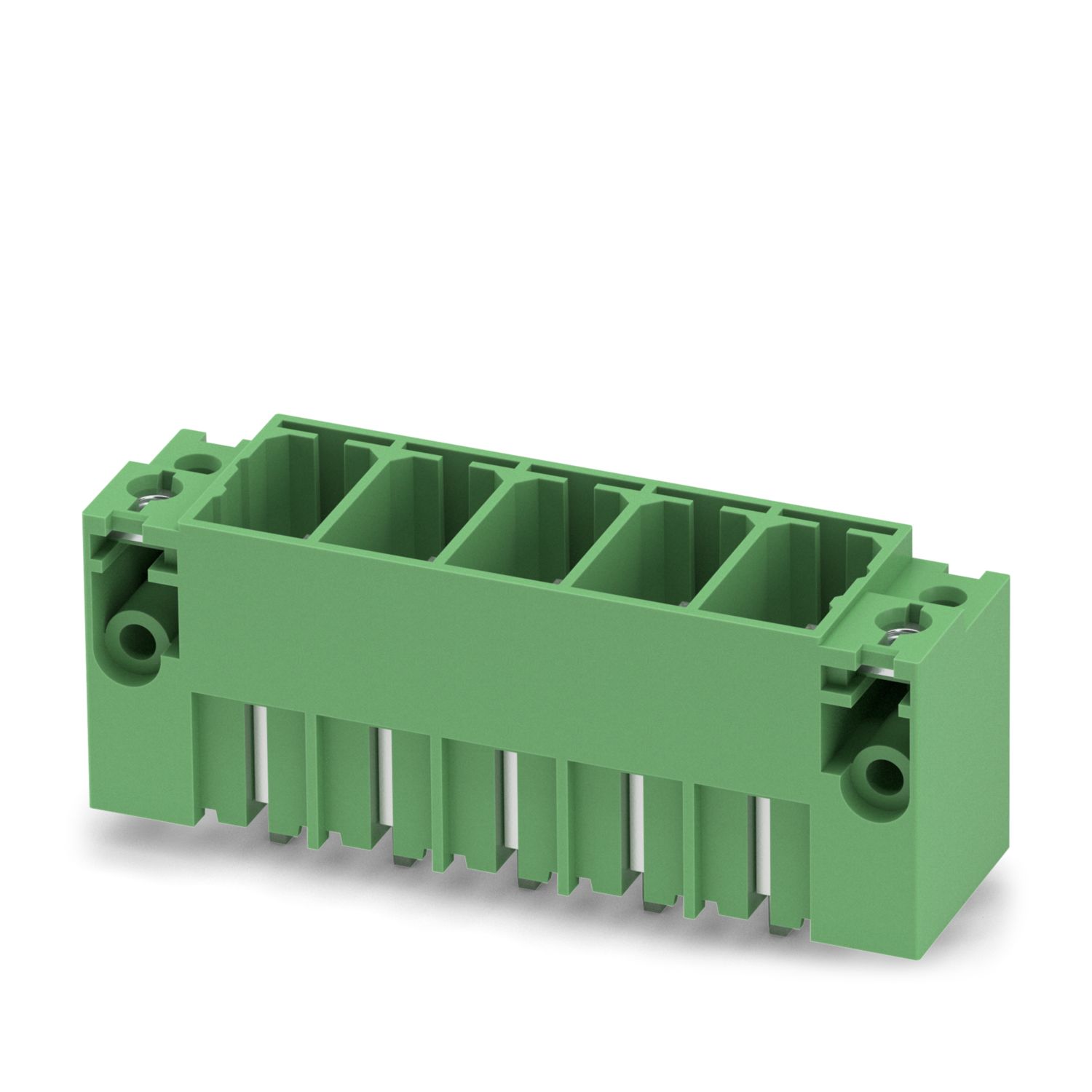

Leiterplattenstecker, Nennquerschnitt: 35 mm2, Farbe: grün, Nennstrom: 125 A, Bemessungsspannung (III/2): 1000 V, Kontaktoberfläche: Ag, Kontaktart: Buchse, Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: PC 35 HC/..-STF, Rastermaß: 15 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - ohne Rasthaken, Stecksystem: COMBICON PC 35, Verriegelung: Schraubverriegelung, Befestigungsart: Schraubflansch, Verpackungsart: verpackt im Karton
| Produkttyp | Leiterplattenstecker |
| Produktfamilie | PC 35 HC/..-STF |
| Produktlinie | COMBICON Connectors XL |
| Bauform | Standard |
| Polzahl | 5 |
| Rastermaß | 15 mm |
| Anzahl der Anschlüsse | 5 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 5 |
| Befestigungsflansch | Schraubflansch |
| Eigenschaften | |
| Nennstrom IN | 125 A |
| Nennspannung UN | 1000 V |
| Durchgangswiderstand | 0,12 mΩ |
| Bemessungsspannung (III/3) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Anschlusstechnik | |
| Bauform | Standard |
| Steckverbindersystem | COMBICON PC 35 |
| Nennquerschnitt | 35 mm² |
| Kontaktart | Buchse |
| Verriegelung | |
| Verriegelungsart | Schraubverriegelung |
| Befestigungsflansch | Schraubflansch |
| Anzugsdrehmoment | 0,8 Nm |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss mit Zughülse |
| Anschlussrichtung Leiter/Platine | 0 ° |
| Leiterquerschnitt starr | 0,5 mm² ... 16 mm² |
| Einleiter/Klemmstelle mehrdrähtig | 0,5 mm² ... 35 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 20 ... 2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 1 mm² ... 35 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 1,5 mm² ... 35 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 6 mm² |
| Lehrdorn a x b / Durchmesser | - / 8,0 mm |
| Abisolierlänge | 20 mm |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Anzugsdrehmoment | 2,5 Nm ... 4,5 Nm (≤ 25 mm² = 2,5 Nm; > 25 mm² = 4,5 Nm) |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | Selektivbeschichtung |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Klemmstelle (Zwischenschicht) | Nickel (2 - 4 µm Ni) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Silber (4 - 8 µm Ag) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | grün (6021) |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Maßzeichnung |
|
| Rastermaß | 15 mm |
| Breite [w] | 99,4 mm |
| Höhe [h] | 40 mm |
| Länge [l] | 52 mm |
| Flansch | |
| Anzugsdrehmoment | 0,8 Nm |
| Allgemein | COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ergebnis | Prüfung bestanden |
| Zugprüfung | |
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert | 0,5 mm² / starr / > 20 N |
| 0,5 mm² / flexibel / > 20 N | |
| 35 mm² / mehrdrähtig / > 190 N | |
| 35 mm² / flexibel / > 190 N | |
| Steck- und Ziehkräfte | |
| Prüfspezifikation | DIN EN 60512-13-2:2006-11 |
| Ergebnis | Prüfung bestanden |
| Anzahl der Zyklen | 50 |
| Steckkraft je Pol ca. | 15 N |
| Ziehkraft je Pol ca. | 11 N |
| Drehmomentprüfung | |
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Beständigkeit von Aufschriften | |
| Prüfspezifikation | DIN EN 60068-2-70:1996-07 |
| Ergebnis | Prüfung bestanden |
| Polarisation und Kodierung | |
| Prüfspezifikation | DIN IEC 60512-7:1994-05 (Unverwechselbarkeit) |
| Ergebnis | Prüfung bestanden |
| Sichtprüfung | |
| Prüfspezifikation | DIN EN 60512-1-1:2003-01 |
| Ergebnis | Prüfung bestanden |
| Maßprüfung | |
| Prüfspezifikation | DIN EN 60512-1-2:2003-01 |
| Ergebnis | Prüfung bestanden |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6:1996-05 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung | 5g (60,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Lebensdauerprüfung | |
| Prüfspezifikation | DIN IEC 60512-5:1994-05 |
| Stehstoßspannung auf Meereshöhe | 9,8 kV |
| Durchgangswiderstand R1 | 0,12 mΩ |
| Durchgangswiderstand R2 | 0,15 mΩ |
| Steckzyklen | 50 |
| Klimatische Prüfung | |
| Prüfspezifikation | DIN EN ISO 6988:1997-03 |
| Korrosionsbeanspruchung | 0,2 dm3 SO2 auf 300 dm3/40 °C/1 Zyklus |
| Wärmebeanspruchung | 100 °C/168 h |
| Stehwechselspannung | 4,26 kV |
| Schocken | |
| Prüfspezifikation | DIN EN 61373 (VDE 0115-106):1999-11 |
| Schockform | Halbsinusförmig |
| Beschleunigung | 30g |
| Schockdauer | 18 ms |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Thermische Prüfung | Prüfgruppe C | |
| Prüfspezifikation | DIN EN 60512-5-1:2003-01 |
| Geprüfte Polzahl | 6 |
| Isolationswiderstand | |
| Prüfspezifikation | DIN EN 60512-3-1:2003-01 |
| Isolationswiderstand benachbarte Pole | 1012 Ω |
| Luft- und Kriechstrecken | | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 8 mm |
| Mindestwert der Kriechstrecke (III/3) | 12,5 mm |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 8 mm |
| Mindestwert der Kriechstrecke (III/2) | 8 mm |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 5,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 5,5 mm |
| Verpackungsart | verpackt im Karton |
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 600 V | 115 A | 16 - 2 | ||
| Usegroup C | ||||
| 600 V | 115 A | 16 - 2 | ||
| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 1000 V | 125 A | 0,5 - 35 |
