Kabeleinführungssystem und Kabelverschraubungen

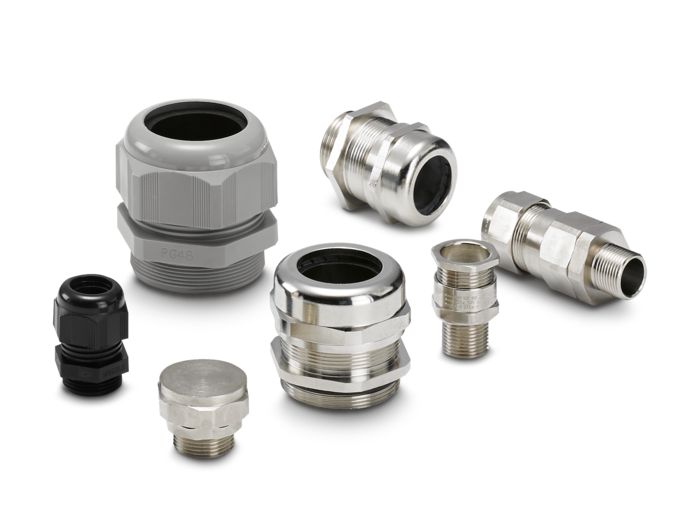

Kabelverschraubungen für Ex-Anwendungen bieten Ihnen besonders hohe Sicherheit in explosionsgefährdeten Bereichen. Für den zuverlässigen Betrieb sind Versionen für armierte und unarmierte Kabel in den Zündschutzarten druckfeste Kapselung (Typ „d“), erhöhte Sicherheit (Typ „e“) und Schwadensicherheit (Typ „nR“) erhältlich. Die Kabelverschraubungen sind nach den internationalen Normen (ATEX, IECEx, UL, GHOST) zugelassen und bieten die Schutzarten IP66/IP67 und IP68.

• Messing, für armierte Kabel für Sicherheitstyp „e“, für unarmierte Kabel für die Sicherheitstypen „d“, „e“ und „nR“
• Edelstahl, für armierte und unarmierte Kabel für die Sicherheitstypen „d“, „e“ und „nR“
• Mit umweltfreundlichen Dichtungen aus thermoplastischem Elastomer (LSF)
• Verschlussschrauben und Druckausgleich für alle Versionen

Für geschirmte Leitungen sind zuverlässige EMV-Kabelverschraubungen aus Messing mit elastischen Schirmkontaktfedern für eine einfache Konfektionierung erhältlich. Hochleitfähige Lamellen bieten dabei eine zuverlässige Verbindung mit geringem ohmschem und induktivem Widerstand zwischen Leitungsschirm und Steckverbindergehäuse oder Schaltschrankwand.

• EMV-Kabelverschraubungen aus Messing, vernickelt mit integrierter Zugentlastung in Schutzart IP68, mit metrischem oder Pg-Gewinde

Die Kabelverschraubungen sind erhältlich mit metrischen Gewinden in den Größen von M12 bis M63. Zusätzlich sind Pg- und selbstdichtende NPT-Gewinde verfügbar.

Kabelverschraubungen mit geschlitzter oder zweiteiliger Dichtung ermöglichen die einfache und dichte Einführung von vorkonfektionierten Leitungen.

Dichtungen aus Chloropren und O-Ringe aus NBR sorgen mit Schutzklasse IP68 (z. T. IP69K) für eine optimale Abdichtung am Gehäuse.

Die CES-Dichtrahmen lassen sich direkt auf Standardwandausschnitte für Industriesteckverbinder montieren. Aufschnapprahmen vereinfachen die Installation vor Ort.

Wählen Sie zwischen teilbaren Dichtrahmen mit Schraub- oder Bügelverriegelung. Die Bügelverriegelung ist werkzeuglos und damit besonders einfach und schnell auch an schwer zugänglichen Stellen montierbar.

Mit den geschlitzten Tüllen können Sie bereits konfektionierte Kabel einfach eingelegen und montieren – auch nachträglich. Zusätzlich sind flexibel zuschneidbare Konustüllen erhältlich, die unterschiedliche Kabeldurchmesser bis zu Schutzart IP65 abdichten.

Die grauen, thermoplastischen Kunststofftüllen zeichnen sich durch ein geringes Brandverhalten gemäß UL 94 V0 aus und sind säure- und laugenbeständig. Die schwarzen Gummitüllen aus NBR sind beständig gegen Kraftstoffe, Öle und Fette und bewahren ihre Elastizität auch bei niedrigen Temperaturen.

Eine Verbreiterung der Standard-Rittal-Ausschnitte von 35 mm auf 51 mm ermöglicht es, auch die rechteckigen Industriesteckverbinder HEAVYCON durch Montagewände zu führen und abzudichten.

Die doppelte Membrandichtung schützt Ihre Installation bis zu Schutzart IP66/67. Die metallverstärkten Platten sind auch bei Außenanwendungen zuverlässig dicht.

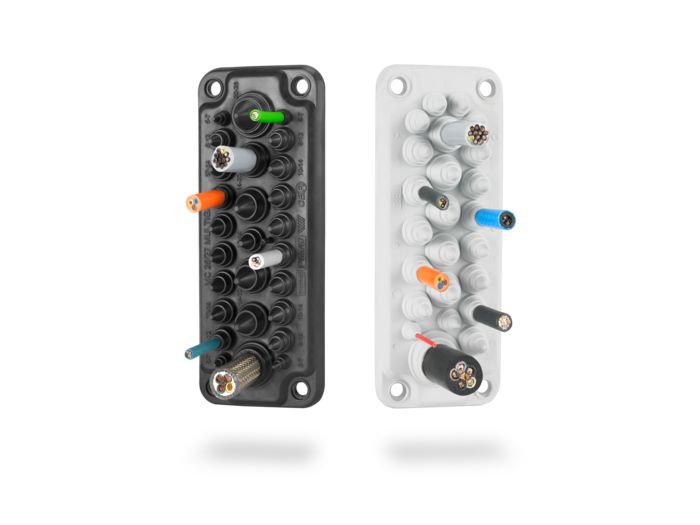

CES Multigates bieten eine platzsparende Durchführung für bis zu 37 Kabel über eine einzige Platte. Die Öffnungen sind strukturiert platziert und sorgen so für eine geordnete Kabeleinführung.

CES Multigates ermöglichen eine hohe Flexibilität, da sie für Kabelgrößen von 5 bis 60 mm Durchmesser variabel einsetzbar sind und so einen großen Anwendungsbereich abdecken.

In Kombination mit einer Modulplatte können Sie CES Multigates nicht nur in der Schaltschrankwand, sondern auch auf dem Schaltschrankboden montieren.

Die Platten sind flammwidrig (Brennbarkeitsklasse V0, UL 94), ölbeständig (schwarzes Material) und einsetzbar bei Temperaturen von -40 bis +100 °C.
