NBC-FSD SCO RAIL/.../... - Сетевой кабель - 1412181

Общая информация	Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей

Тип изделия	Подготовленный кабель передачи данных
Применение	для железнодорожного транспорта
Тип датчика	PROFINET
Полюсов	4
Количество подключаемых кабелей	1
Экранирован.	есть
Механические ключи	D
Изоляционные характеристики
Категория перенапряжения	II
Степень загрязнения	3

Шинная система	PROFINET
	Ethernet
Тип сигнала/категория	PROFINET CAT5 (МЭК 11801), 100 Мбит/с
	Ethernet CAT5 (МЭК 11801), 100 Мбит/с

Индикатор состояния	нет
Индикатор состояния имеется	нет

Номинальное напряжение U_N	48 В AC
	60 В DC
Номинальный ток I_N	4 A
Среда передачи	Медь
Скорость передачи данных	100 Мбит/с
Характеристики передачи (категория)	CAT5 (МЭК 11801:2002)

Класс воспламеняемости согласно UL 94	V0

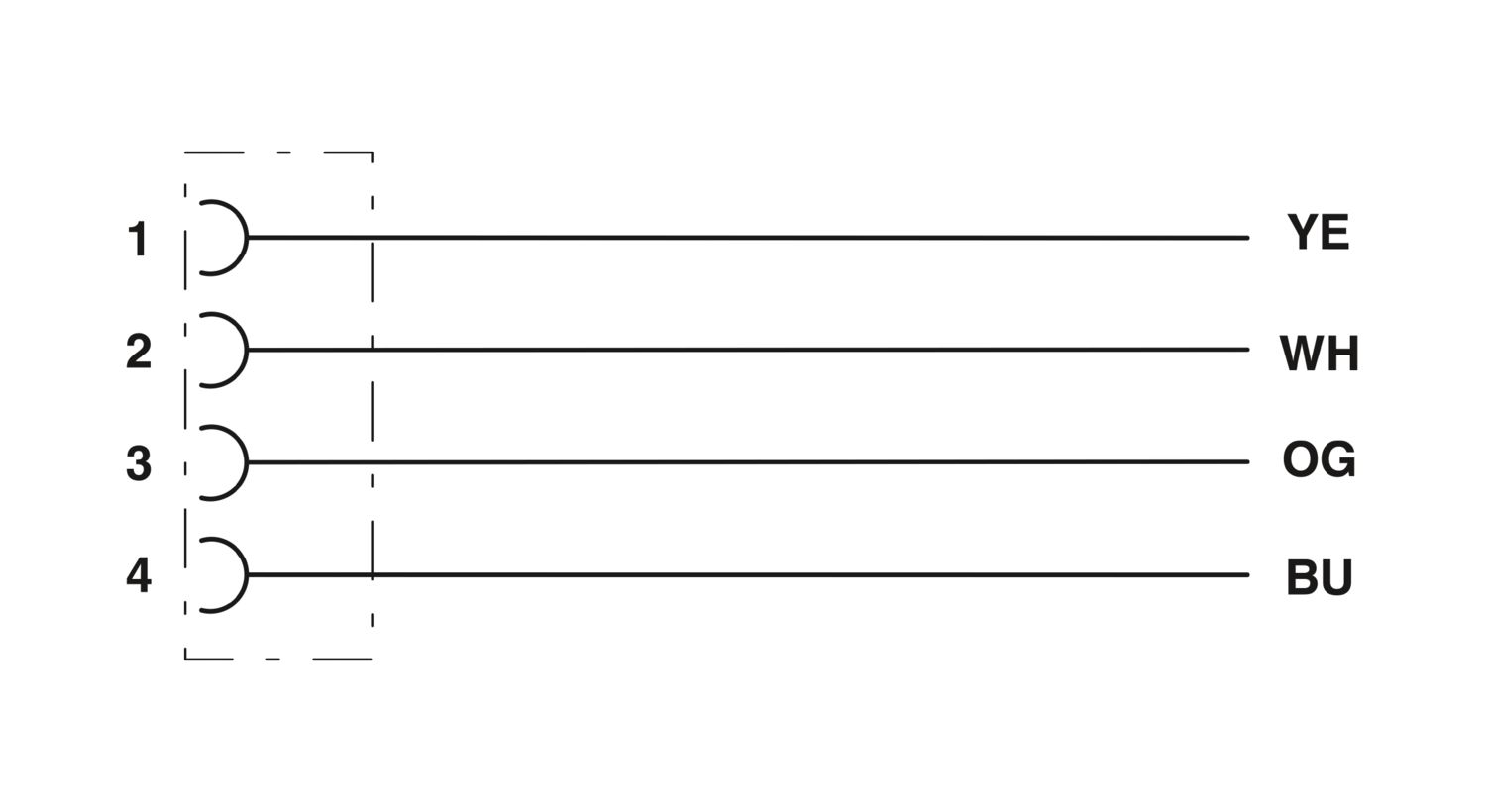

Подключение 1
Конструкция	свободный конец
Подключение 2
Конструкция	Гнездо прямое M12 SPEEDCON / IP65
Полюсов	4
Тип фиксатора	SPEEDCON
Вид кодировки	D (Данные)
Экранирован.	есть
Цвет корпуса ручки	черный
Материал	CuSn (Контакт)
	Ni/Au (Поверхность контакта)
	PA 6.6 (Держатель контактов)
	PA 6.6 (Корпус ручки)
	Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы)
	NBR (Уплотнение)
Стандарты / нормативные документы	PA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3)
Циклы установки	≥ 100
Сопротивление изоляции	≥ 100 МОм
Момент затяжки	0,4 Нм
Степень защиты	IP65
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C

Длина кабеля	На выбор (0,2 ... 40,0 м)
PROFINET RADOX® для применения в железнодорожной отрасли CAT5 усиленный [936]
Вес проводника	81 г/м
Полюсов	4
Экранирован.	есть
Тип кабеля	PROFINET RADOX® для применения в железнодорожной отрасли CAT5 усиленный [936]
Тип кабеля		PROFINET RADOX® для применения в железнодорожной отрасли CAT5 усиленный 936
Конструкция кабеля	1x4xAWG22/7, SF/TQ
Скорость передачи сигнала	66 c
Конструкция кабеля, сигнальная линия	7x 0,25 мм
AWG, сигнальная линия	22
Сечение жил кабеля	4x 0,34 мм²
Диаметр проводника вкл. изоляцию	1,95 мм
Наружный диаметр кабеля	7,25 мм ±0,3 мм
Внешняя оболочка, материал	PE-X
Внешняя оболочка, цвет	черный RAL 9005
Материал проводника	медный гибкий провод с покрытием серебром
Материал, изоляция проводника	PE-X
Отдельная жила, цвет	бело-голубой, оранжево-желтый
Толщина стенки, внешняя оболочка	≥ 0,80 мм
Общая скрутка	Четверка звездообразной скрутки
Экранирование	Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	100 %
Сопротивление кабеля, макс.	≤ 54,4 Ом/км
Сопротивление связи	200,00 мΩ/м (f ≤ 30 МГц)
Волновое сопротивление	100 Ом ±5 Ом (f = 100 МГц)
Производственная мощность	≤ 65 пФ (Линия-линия)
Производственная мощность		≤ 100 пФ (Проводник - экран)
Номинальное напряжение, кабель	300 В AC
Испытательное напряжение	2000 В AC (50 Гц, 5 минут)
Минимальный радиус изгиба, жесткая прокладка	6 x D
Минимальный радиус изгиба, гибкая прокладка	10 x D
Минимальный радиус изгиба, при жесткой прокладке	44 мм
Минимальный радиус изгиба, при подвижной прокладке	73 мм
Переходное затухание (NEXT)	80 дБ (при 1 МГц)
		76 дБ (при 4 МГц)
		67 дБ (при 10 МГц)
		60 дБ (при 31,5 МГц)
		56 дБ (при 62,5 МГц)
		53 дБ (при 100 МГц)
Затухание несогласованности (RL)	35 дБ (при 4 МГц)
		35 дБ (при 10 МГц)
		35 дБ (при 31,5 МГц)
		33 дБ (при 62,5 МГц)
		33 дБ (при 100 МГц)
Переходное затухание на дальнем конце (FEXT)	35 дБ (при 4 МГц)
		35 дБ (при 10 МГц)
		35 дБ (при 31,5 МГц)
		33 дБ (при 62,5 МГц)
		33 дБ (при 100 МГц)
Затухание волн	2 дБ (при 1 МГц)
		4 дБ (при 4 МГц)
		6,5 дБ (при 10 МГц)
		10,5 дБ (при 31,5 МГц)
		14 дБ (при 62,5 МГц)
		18 дБ (при 100 МГц)
Без галогенов	согласно EN 50267-2-1
Негорючесть	МЭК 60332-1-2
		EN 50266
		EN 60332-3-25
		NF C32-070, 2.1
		NF C32-070, 2.2
		UL 1685, 12 (FT4)
		согласно ISO 6722-1 5.22 (UN ECE-R 118.01)
Коррозийность газов, выделяемых при горении	EN 50267-2-2
Токсичность газов, выделяемых при горении	BS 6853 B.1
Токсичность газов, выделяемых при горении		EN 50305, 9.2
Плотность дымовых газов	BS 6853 D.8.7
		EN 61034-2
		UL 1685, 12 (FT4)
Маслостойкость	согласно IRM 902, 72 h при 100 °C
Противопожарная защита для рельсовых автомобилей	BS 6853 (Категория Ia, Ib, II)
		GM/RT 2130 (Категория Ia, Ib, II)
		EN 45545 (Уровень опасности HL1 - HL3)
		DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4)
		NF F16-101 (Категория A1, A2, B)
		NF F16-101 (Класс C / F0)
		NFPA 130
		UNI CEI 11170 (Уровень опасности LR1 - LR4)
Стойкость, прочие данные	стойкость к горючим веществам (согласно IRM 903, 168 h при 70 °C)
Температура окружающей среды (при эксплуатации)	-50 °C ... 90 °C (кабель, жестко прокладываемый)
Температура окружающей среды (при эксплуатации)		-40 °C ... 90 °C (кабель, для подвижного монтажа)
PROFINET RADOX® для применения в железнодорожной отрасли CAT5 [937]
Вес проводника	70 кг/км
Полюсов	4
Экранирован.	есть
Тип кабеля	PROFINET RADOX® для применения в железнодорожной отрасли CAT5 [937]
Тип кабеля		PROFINET RADOX® для применения в железнодорожной отрасли CAT5 937
Конструкция кабеля	1x4xAWG22/7, SF/TQ
Скорость передачи сигнала	75 c
Конструкция кабеля, сигнальная линия	7x 0,25 мм
AWG, сигнальная линия	22
Сечение жил кабеля	4x 0,34 мм²
Диаметр проводника вкл. изоляцию	около 1,5 мм
Наружный диаметр кабеля	6,60 мм ±0,4 мм
Внешняя оболочка, материал	PE-X
Внешняя оболочка, цвет	черный RAL 9005
Материал проводника	медный гибкий провод с покрытием серебром
Материал, изоляция проводника	вспененный полиэтилен
Отдельная жила, цвет	бело-голубой, оранжево-желтый
Толщина стенки, внешняя оболочка	около 1,00 мм
Общая скрутка	Четверка звездообразной скрутки
Экранирование	Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки
Сопротивление кабеля, макс.	≤ 54,4 Ом/км
Сопротивление связи	200,00 мΩ/м (f ≤ 30 МГц)
Волновое сопротивление	100 Ом ±5 Ом (f = 100 МГц)
Производственная мощность	≤ 65 пФ (Линия-линия)
Производственная мощность		≤ 100 пФ (Проводник - экран)
Номинальное напряжение, кабель	300 В AC
Испытательное напряжение	2000 В AC (50 Гц, 5 минут)
Минимальный радиус изгиба, жесткая прокладка	6 x D
Минимальный радиус изгиба, при жесткой прокладке	40 мм
Переходное затухание (NEXT)	73 дБ (при 1 МГц)
		70 дБ (при 4 МГц)
		65 дБ (при 10 МГц)
		57 дБ (при 31,5 МГц)
		52 дБ (при 62,5 МГц)
		48 дБ (при 100 МГц)
Затухание несогласованности (RL)	25 дБ (при 4 МГц)
		30 дБ (при 10 МГц)
		30 дБ (при 31,5 МГц)
		30 дБ (при 62,5 МГц)
		28 дБ (при 100 МГц)
Переходное затухание на дальнем конце (FEXT)	25 дБ (при 4 МГц)
		30 дБ (при 10 МГц)
		30 дБ (при 31,5 МГц)
		30 дБ (при 62,5 МГц)
		28 дБ (при 100 МГц)
Затухание волн	2 дБ (при 1 МГц)
		4,4 дБ (при 4 МГц)
		7,4 дБ (при 10 МГц)
		14 дБ (при 31,5 МГц)
		20 дБ (при 62,5 МГц)
		26 дБ (при 100 МГц)
Без галогенов	согласно EN 50267-2-1
Негорючесть	МЭК 60332-1-2
		EN 50266
		EN 60332-3-25
		NF C32-070, 2.1
		NF C32-070, 2.2
		UL 1685, 12 (FT4)
		согласно ISO 6722-1 5.22 (UN ECE-R 118.01)
Коррозийность газов, выделяемых при горении	EN 50267-2-2
Токсичность газов, выделяемых при горении	BS 6853 B.1
Токсичность газов, выделяемых при горении		EN 50305, 9.2
Плотность дымовых газов	BS 6853 D.8.7
		EN 61034-2
		UL 1685, 12 (FT4)
Маслостойкость	согласно IRM 902, 72 h при 100 °C
Противопожарная защита для рельсовых автомобилей	BS 6853 (Категория Ia, Ib, II)
		GM/RT 2130 (Категория Ia, Ib, II)
		EN 45545 (Уровень опасности HL1 - HL3)
		DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4)
		NF F16-101 (Категория A1, A2, B)
		NF F16-101 (Класс C / F0)
		NFPA 130
		UNI CEI 11170 (Уровень опасности LR1 - LR4)
Стойкость, прочие данные	стойкость к горючим веществам (согласно IRM 903, 168 h при 70 °C)
Температура окружающей среды (при эксплуатации)	-50 °C ... 90 °C (кабель, жестко прокладываемый)
Температура окружающей среды (при эксплуатации)		-40 °C ... 90 °C (кабель, для подвижного монтажа)
PROFINET BETAtrans® для применения в железнодорожной отрасли CAT5 [939]
Вес проводника	71 кг/км
Полюсов	4
Экранирован.	есть
Тип кабеля	PROFINET BETAtrans® для применения в железнодорожной отрасли CAT5 [939]
Тип кабеля		PROFINET BETAtrans® для применения в железнодорожной отрасли CAT5 939
Конструкция кабеля	1x4xAWG22/7, SF/TQ
Время распространения сигнала	4,4 нСм/м
Скорость передачи сигнала	0,75 c
Конструкция кабеля, сигнальная линия	7x 0,25 мм
AWG, сигнальная линия	22
Сечение жил кабеля	4x 0,34 мм²
Диаметр проводника вкл. изоляцию	1,4 мм ±0,1 мм
Наружный диаметр кабеля	6,60 мм ±0,2 мм
Внешняя оболочка, материал	PE-X
Внешняя оболочка, цвет	черный
Материал проводника	гибкий провод из оцинкованной меди
Материал, изоляция проводника	Ячеистый полиэтилен
Отдельная жила, цвет	бело-голубой, оранжево-желтый
Толщина стенки, внешняя оболочка	1,00 мм
Общая скрутка	Четверка звездообразной скрутки
Экранирование	Полиэфирная пленка, оклеенная алюминием, оплетка из оцинкованной медной проволоки
Сопротивление кабеля, макс.	≤ 54,4 Ом/км
Сопротивление изоляции	≥ 5 ГОм*км
Сопротивление связи	< 13,00 мΩ/м (f = 1МГц)
Сопротивление связи		< 8,00 мΩ/м (f = 10 МГц ... 100 МГц)
Волновое сопротивление	100 Ом ±5 Ом (f = 100 МГц)
Проводники - емкость	44 нФ/км (Линия-линия)
Проводники - полное сопротивление	100 Ом ±15 Ом (f = 0,5 МГц ... 3 МГц)
Номинальное напряжение, кабель	125 В
Испытательное напряжение, фаза / фаза	1000 В AC (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран	1000,00 В AC (50 Гц, 1 мин)
Минимальный радиус изгиба, жесткая прокладка	5 x D
Минимальный радиус изгиба, гибкая прокладка	6 x D
Минимальный радиус изгиба, при жесткой прокладке	33 мм
Минимальный радиус изгиба, при подвижной прокладке	40 мм
Прочность на разрыв	≤ 60 Н (кратковременно)
Прочность на разрыв		≤ 15 Н (длительно)
Переходное затухание (NEXT)	76 дБ (при 1 МГц)
		71 дБ (при 4 МГц)
		64 дБ (при 10 МГц)
		60 дБ (при 16 МГц)
		56 дБ (при 31,25 МГц)
		52 дБ (при 62,5 МГц)
		48 дБ (при 100 МГц)
		45 дБ (при 155 МГц)
		42 дБ (при 200 МГц)
Суммарное переходное затухание (PSNEXT)	73 дБ (при 1 МГц)
		68 дБ (при 4 МГц)
		61 дБ (при 10 МГц)
		57 дБ (при 16 МГц)
		53 дБ (при 31,25 МГц)
		49 дБ (при 62,5 МГц)
		45 дБ (при 100 МГц)
		42 дБ (при 155 МГц)
		39 дБ (при 200 МГц)
Затухание несогласованности (RL)	25 дБ (при 1 МГц)
		25 дБ (при 4 МГц)
		28 дБ (при 10 МГц)
		28 дБ (при 16 МГц)
		27 дБ (при 31,25 МГц)
		26 дБ (при 62,5 МГц)
		25 дБ (при 100 МГц)
		25 дБ (при 155 МГц)
		23 дБ (при 200 МГц)
Переходное затухание на дальнем конце (FEXT)	25 дБ (при 1 МГц)
		25 дБ (при 4 МГц)
		28 дБ (при 10 МГц)
		28 дБ (при 16 МГц)
		27 дБ (при 31,25 МГц)
		26 дБ (при 62,5 МГц)
		25 дБ (при 100 МГц)
		25 дБ (при 155 МГц)
		23 дБ (при 200 МГц)
Затухание волн	1,5 дБ (при 1 МГц)
		3,3 дБ (при 4 МГц)
		5,3 дБ (при 10 МГц)
		6,9 дБ (при 16 МГц)
		9,9 дБ (при 31,25 МГц)
		14,5 дБ (при 62,5 МГц)
		18,8 дБ (при 100 МГц)
		23,6 дБ (при 155 МГц)
		27,3 дБ (при 200 МГц)
Без галогенов	согласно EN 50267-2-1
Без галогенов		согласно EN 60684-2
Негорючесть	согласно EN 60332-1-2
		согласно EN 50266-2-5
		согласно ISO 14572 5.21 (UN ECE-R 118.01)
Плотность дымовых газов	EN 61034-2
Маслостойкость	согласно EN 60684-2, 72 ч при 100 °C, IRM 902
Противопожарная защита для рельсовых автомобилей	BS 6853 (Кабель внутренний Ia, Ib, II / кабель внешний Ia, Ib, II)
		DIN 5510-2 (Ступени противопожарной защиты 1, 2, 3, 4)
		EN 45545-2 (Уровень опасности HL1 - HL3)
		EN 50306-4
		NF F16-101 (Классификация C / F1)
		NF F16-101 (Кабель внутренний A1, A2, B / кабель внешний A1, A2, B)
		NFPA 130
		PN-K-02511
		UIC 564-2 (Класс A)
Стойкость, прочие данные	стойкость к топливу (согласно EN 60684-2, 72 ч при 100 °C, IRM 903)
Стойкость, прочие данные		стойкость к окислению (согласно EN 50306-4, 72 ч при 40 °C, метод B, объёмная концентрация 200 x 10^-6)
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C (кабель, жестко прокладываемый)
		-25 °C ... 70 °C (кабель, для подвижного монтажа)
		160 °C (Короткое замыкание)

Условия окружающей среды
Степень защиты	IP65
Температура окружающей среды (при эксплуатации) (Вилка / розетка)	-40 °C ... 85 °C (вилка / розетка)

M12
Обозначение стандарта	Разъем M12
Стандарты/нормативные документы	МЭК 61076-2-101
Обозначение стандарта	Шок, вибрация
Стандарты/нормативные документы	EN 50155

Номер артикула	1412181
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Указание	Позаказное производство (возврат невозможен)
Код продажи	AF1
Ключ изделия	AF1CJN
GTIN	4046356993791
Номер таможенного тарифа	85444290
Страна происхождения	PL

Преимущества для вас

Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания

Надежная фиксация благодаря специальным вибрационным тормозам

Стойкость к воздействию температуры – протестировано в расширенном диапазоне и при резких перепадах температуры

Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок

ECLASS-13.0	27060307
ECLASS-15.0	27060307

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol (№ CAS: 119-47-1)

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

NBC-FSD SCO RAIL/.../... - Сетевой кабель

1412181

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

Преимущества для вас

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

NBC-FSD SCO RAIL/.../... - Сетевой кабель 1412181

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

NBC-MSD SCO RAIL/.../... - Сетевой кабель 1412178

NBC-MRD SCO RAIL/.../... - Сетевой кабель 1412179

NBC-MSD-MSD SCO RAIL/.../... - Сетевой кабель 1412177

PROT-M12 MS-PA-CHAIN - Резьбовой колпачок 1430899

SAC-M12-EXCLIP-F - Предохранительная защелка 1558991

PATG HF 3/18 - Держатель маркировки проводника 1014059

PATG HF 3/23 - Держатель маркировки проводника 1014060

PATG HF 3/30 - Держатель маркировки проводника 1014061

PATG HF 4/18 - Держатель маркировки проводника 1014065

PATG HF 4/23 - Держатель маркировки проводника 1014066

PATG HF 4/30 - Держатель маркировки проводника 1014067

KMK HP (25X6) - Держатель для маркировки кабеля 0830720

KMK HP (29X8) - Держатель для маркировки кабеля 0830721

WMTB HF (40X12)R YE - Держатель маркировки кабеля 0830408

WMTB HF (55X15)R YE - Держатель маркировки кабеля 0830410

WMTB HF (55X25)R YE - Держатель маркировки кабеля 0830412

WMS-2 HF 6,4 (60X10)RL YE - Tермоусадочный кембрик 0801025

WMS-2 HF 6,4 (EX10)RL YE - Tермоусадочный кембрик 0833244

WMS-2 HF 9,5 (60X16)RL YE - Tермоусадочный кембрик 0801029

WMS-2 HF 9,5 (EX16)RL YE - Tермоусадочный кембрик 0833245

UCT-WMCO 5,4 (23X8) - Маркировка проводов 0832105

UCT-WMCO 6,1 (23X8) - Маркировка проводов 0832106

UCT-WMCO 6,8 (23X8) - Маркировка проводов 0832107

UCT-WMCO 7,5 (23X8) - Маркировка проводов 0832108

WMTB-AL (40X15) - Держатель маркировки кабеля 0830524

WMTB-AL (60X15) - Держатель маркировки кабеля 0830525

LS-WMTB-AL (40X15) - Держатель маркировки кабеля 0831501

LS-WMTB-AL (40X15) BK - Держатель маркировки кабеля 0831509

LS-WMTB-AL (60X15) - Держатель маркировки кабеля 0831502

LS-WMTB-AL (60X15) BK - Держатель маркировки кабеля 0831510

LS-WMTB-AL (100X15) - Держатель маркировки кабеля 0831503

LS-WMTB-AL (100X15) BK - Держатель маркировки кабеля 0831511

SACC-M12MSD-4QO SH PN - Штекерные соединители для передачи данных 1411068

SACC-M12FSD-4QO SH PN - Штекерные соединители для передачи данных 1411071

SACC-M12MSD-4PL SH PN - Штекерный соединитель 1424682

SACC-M12MRD-4PL SH PN - Штекерный соединитель 1424684

SACC-M12FSD-4PL SH PN - Штекерный соединитель 1424683

SACC-M12FRD-4PL SH PN - Штекерный соединитель 1424685

SACC-M12MSD-4CT-CM SH PN - Штекерные соединители для передачи данных 1422846

SACC-M12MRD-4CT-CM SH PN - Штекерные соединители для передачи данных 1422847

SACC-M12FSD-4CT-CM SH PN - Штекерные соединители для передачи данных 1422848

SACC-M12FRD-4CT-CM SH PN - Штекерные соединители для передачи данных 1422849

SACC-PO12MSD-4CT-CM SH PN - Штекерные соединители для передачи данных 1021830

SACC-PO12MRD-4CT-CM SH PN - Штекерные соединители для передачи данных 1021831

SACC-M12MSD-4QO SH ETH - Штекерные соединители для передачи данных 1411066

SACC-M12FSD-4QO SH ETH - Штекерные соединители для передачи данных 1411069

TSD 04 SAC - Динамометрическая отвертка 1208429

TSD-M 1,2NM - Динамометрическая отвертка 1212224

TSD-M SAC-BIT ADAPTER - Адаптерный модуль 1212600

SAC BIT M12-D15 - Инструмент 1208432

B-STIFT - Маркер 1051993

CUTFOX 12 - Инструмент для резки кабеля 1212128

CUTFOX-S VDE - Кусачки-бокорезы 1212207

MICROFOX-SP-1 - Кусачки-бокорезы 1212487

WIREFOX 4 - Инструмент для снятия изоляции 1212156

WIREFOX-E 4 - Инструмент для снятия изоляции 1212704

WIREFOX 10 - Инструмент для снятия изоляции 1212150

Преимущества для вас

Часто ищут

NBC-FSD SCO RAIL/.../... - Сетевой кабель

1412181
