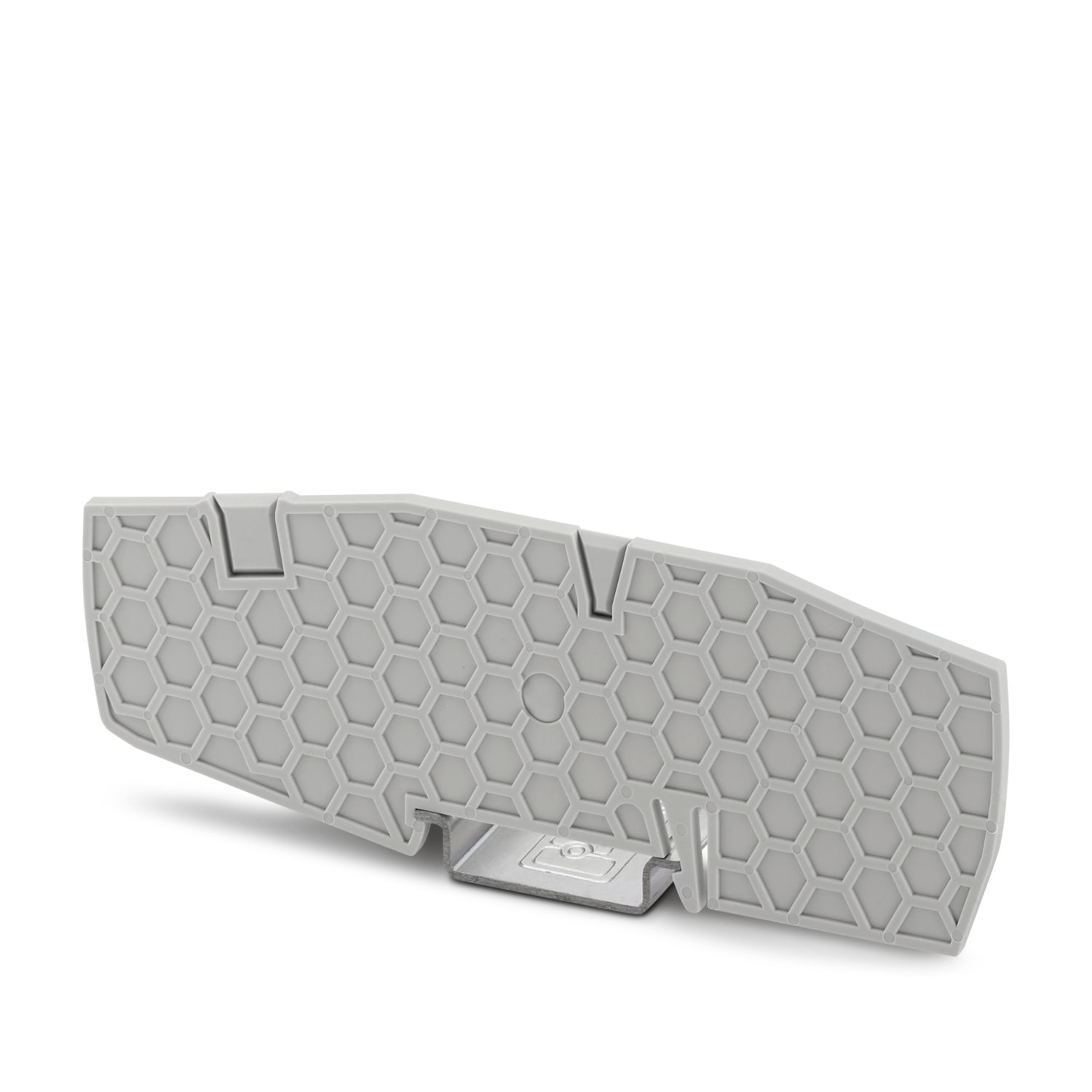

PTCB BE PT 6/10
-
Élément de base
1760600
Élément de base, type de montage: Profilé : TH 35 - 7,5 mm, courant de référence: 31 A
Informations détaillées concernant le produit
| Généralités | |
| Remarque | L'élément de base ne contient pas de circuit électrique. |
| Type de produit | Élément de base |
| Gamme de produits | CB BE |
| Durée de vie mécanique | 25 cycles d'enfichage |
| Propriétés d'isolation | |
| Catégorie de surtension | II (250 V AC / IEC 60934) |
| III (UL 1077, UL 1059) | |
| III (80 V DC / IEC 60934) | |
| Degré de pollution | 2 (250 V AC / IEC 60934) |
| 3 (UL 1077, UL 1059) | |
| Généralités | |
| Tension de référence | 240 V AC (IEC 60934) |
| 277 V AC (UL 1077) | |
| 277 V AC (UL 1059) | |
| 56 V DC (IEC 60934) | |
| 56 V DC (UL 1077) | |
| 56 V DC (UL 1059) | |
| Tension assignée d'isolement Ui | 250 V AC (IEC 60934) |
| 80 V DC (IEC 60934) | |
| 277 V AC (UL 1077) | |
| 277 V AC (UL 1059) | |
| Courant de référence IN | 31 A (UL 1059, sans disjoncteur) |
| 16 A (Contacts principaux 1-2, UL 1077 et CEI 60934) | |
| 1 A (Contacts auxiliaires 3-4, sans disjoncteur) | |
| Tension de tenue aux chocs assignée | 2,5 kV (CEI 60934, isolation renforcée entre le circuit de charge et le circuit auxiliaire) |
| Résistance d'isolement Riso | > 100 MΩ (500 V DC) |
| Rigidité diélectrique | 3000 V AC (entre circuit de charge 1-2 et circuit auxiliaire 3-4) |
| 1554 V AC (entre contacts de charge ouverts 1-2, contacts auxiliaires 3-4) | |
| Affichage/signalisation à distance | |

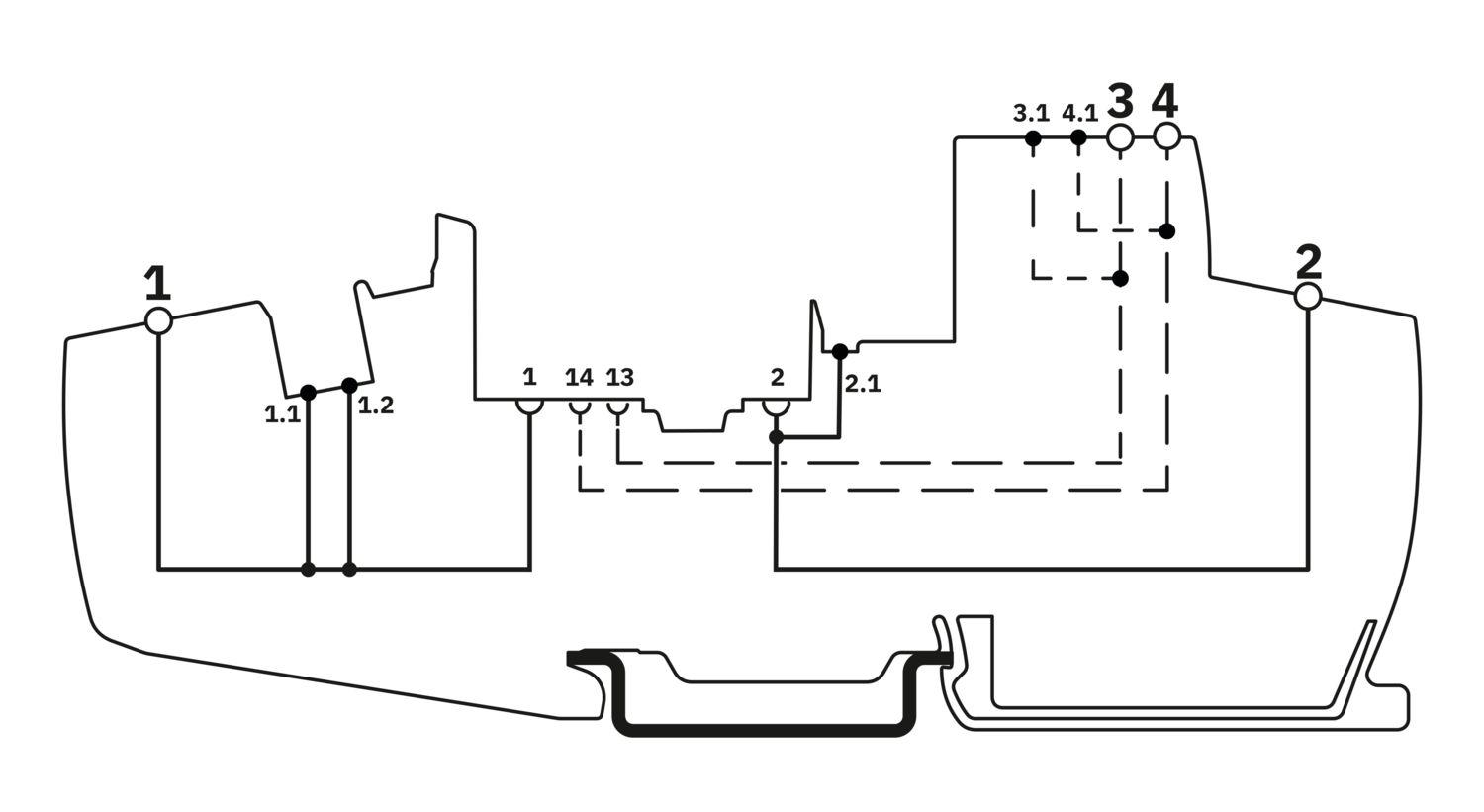

| Dénomination connexion | Raccordement 3 / 4 |
| Raccordement 1 / 2 | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 12 mm |
| Section de conducteur souple | 0,5 mm² ... 10 mm² |
| Section de conducteur rigide | 0,5 mm² ... 10 mm² |
| 1 mm² ... 10 mm² (directement enfichable) | |
| Section conduct. AWG | 20 ... 8 |
| Section de conducteur souple avec embout et douille en plastique | 0,5 mm² ... 6 mm² |
| 1 mm² ... 6 mm² (directement enfichable) | |
| Section de conducteur souple avec embout, sans douille en plastique | 0,5 mm² ... 6 mm² |
| 1 mm² ... 6 mm² (directement enfichable) | |
| Raccordement 3 / 4 | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 16 |
| Section de conducteur souple avec embout et douille en plastique | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,14 mm² ... 1,5 mm² |

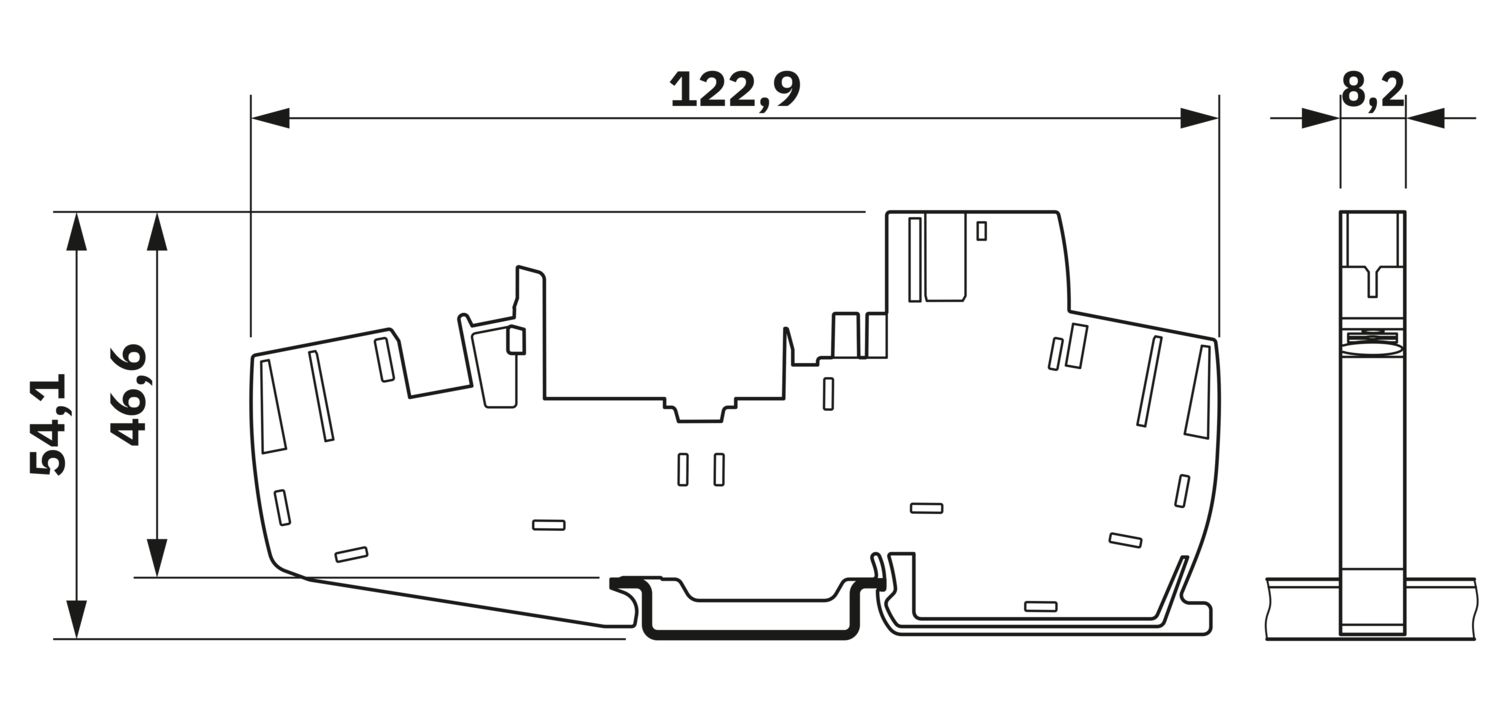

| Dessin coté |
|
| Largeur | 8,2 mm |
| Hauteur | 122,9 mm |
| Profondeur | 54,1 mm |
| Largeur module complet | 8,2 mm |
| Hauteur module complet | 122,9 mm |
| Profondeur module complet | 85,2 mm |
| Couleur | gris (RAL 7042) |
| Matériau | PA |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Groupe d'isolant | I |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (250 V AC / IEC 60934) |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Choc (fonctionnement) | 30g (CEI 60068-2-27, test Ea) |
| Vibration (fonctionnement) | 10 Hz ... 150 Hz, 20 cycles (CEI 60068-2-6, test Fc) |
| 10 Hz ... 75 Hz (Amplitude ±0,35 mm ; selon CEI 60068-2-6, test Fc) | |
| 75 Hz ... 150 Hz (8g) | |
| Homologation UL | |
| Repérage | UL Recognized UL 1059 |
| UL Recognized UL 1077 | |
| CSA, Canada | |
| Repérage | CSA C22.2 No. 235-04 |
| Normes/prescriptions | IEC 60934 |
| Remarque | 2019 |
| Normes/prescriptions | UL 1077 |
| Remarque | Dispositifs de protection supplémentaires pour l'utilisation dans des équipements électriques |
| Normes/prescriptions | UL 1059 |
| Remarque | Blocs de jonction |
| Normes/prescriptions | CSA C22.2 No. 235-04 |
| Remarque | 2017 |
| Normes/prescriptions | IEC 60068-2-6 |
| Remarque | Influences environnementales - oscillation (sinusoïdale) |
| Normes/prescriptions | EN 60068-2-27 |
| Remarque | Influences environnementales - chocs |
| Normes/prescriptions | EN 60068-2-78 |
| Remarque | Influences environnementales - humidité et chaleur constantes |
| Normes/prescriptions | DIN EN 50274 |
| Remarque | Protection contre les contacts accidentels avec les doigts et le dos de la main |
| Normes/prescriptions | CEI 60529 |
| Remarque | 2019 |
| Type de montage | Profilé : TH 35 - 7,5 mm |
Avantages
Gain de place dans l'armoire électrique : protection et signalisation sur seulement 8 mm de largeur
Conception simple d'applications grâce à la possibilité de pontage à la gamme de blocs de jonction CLIPLINE complete
Transparence sur l'utilisation et l'état grâce à une surveillance pratique du courant et à la signalisation à distance
Maniement intuitif, de la mise en service à la maintenance, car la fonctionnalité et l'état de commutation sont clairs à tout moment
