Le coupleur de bus est prévu pour être utilisé dans un réseau EtherNet/IP™. Il sert d'interface avec le système d'E/S Axioline F. Il est possible de juxtaposer jusqu'à 63 participants Axioline F au coupleur de bus. Un fichier EDS correspondant est disponible pour l'intégration de la station Axioline F dans le système de programmation. Ce fichier peut être téléchargé à l'adresse suivante : www.phoenixcontact.com/product/2688394
AXL F BK EIP
-
Coupleur de bus
2688394
Axioline F, Coupleur de bus, EtherNet/IP™, Connecteur femelle RJ45, vitesse de transmission dans le bus local: 100 MBit/s, indice de protection: IP20, incl. module d'embase de bus et connecteur Axioline F
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit
| Dessin coté |
|

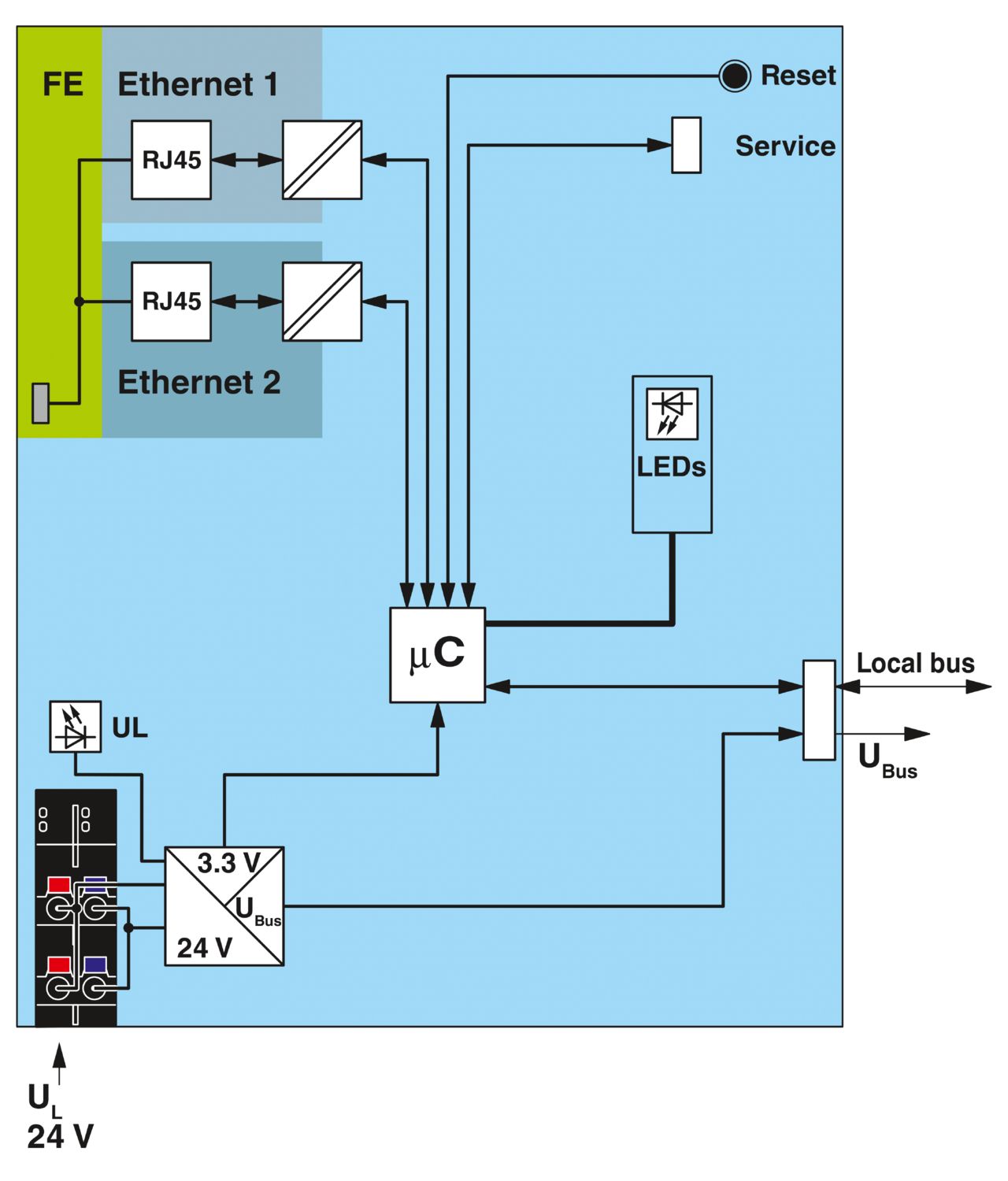

| Largeur | 45 mm |
| Hauteur | 126,1 mm |
| Profondeur | 74 mm |
| Renseignements sur les mesures | La profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 (selon EN 60715). |
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| EtherNet/IP™ | |
| Nombre d'interfaces | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Vitesse de transmission | 10/100 MBit/s (semi-duplex ou duplex intégral (détection automatique, réglage manuel en option)) |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
| Bus local Axioline F | |
| Nombre d'interfaces | 1 |
| Type de raccordement | Module d'embase de bus |
| Vitesse de transmission | 100 MBit/s |
| Service | |
| Nombre d'interfaces | 1 |
| Technologie de raccordement | USB type C (à partir de HW 05) |
| Micro USB type B (jusqu'à HW 04) | |
| Limites du système | |
| Nombre d'unités connectées supportées | max. 63 (par station) |
| Nombre d'abonnés raccordés au bus local | max. 63 |
| Type de produit | Composants E/S |
| Gamme de produits | Axioline F |
| Type | block modular |
| Emplacement pour le montage | au choix (tenir compte de la réduction des caractéristiques de la température) |
| Éléments fournis | incl. module d'embase de bus et connecteur Axioline F |
| Propriétés d'isolation | |
| Catégorie de surtension | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution | 2 (CEI 60664-1, EN 60664-1) |
| Puissance dissipée maximale en condition nominale | 4 W |
| Potentiels: Alimentation en tension logique UL (à partir d'UL, l'alimentation du bus local Axioline F UBus est générée) | |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 583 mA (2,0 A sur UBus, UL = 24 V, jusqu'à HW 04) |
| max. 670 mA (2,5 A sur UBus, UL = 24 V, à partir de HW 05) | |
| Circuit de protection | Parafoudre basse tension; électronique |
| Protection contre inversions de polarité; électronique | |
| Potentiels: Alimentation du bus local Axioline F (UBus) | |
| Tension d'alimentation | 5 V DC (via module d'embase de bus) |
| Alimentation | max. 2 A (jusqu'à HW 04) |
| max. 2,5 A (à partir de HW 05) | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Interface Ethernet 1/interface Ethernet 2 | 1500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 1/alimentation 24 V en tension logique (UL) | 1500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 2/alimentation 24 V en tension logique (UL) | 1500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 1/terre fonctionnelle | 1500 V AC, 50 Hz, 1 min |
| Tension d'essai: Interface Ethernet 2/terre fonctionnelle | 1500 V AC, 50 Hz, 1 min |
| Tension d'essai: Alimentation 24 V en tension logique (UL)/terre fonctionnelle | 500 V AC, 50 Hz, 1 min |
| Technologie de raccordement | |
| Dénomination connexion | Connecteur Axioline F |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ». |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Longueur à dénuder | 8 mm |
| Connecteur Axioline F | |
| Type de raccordement | Raccordement Push-in |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ». |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 8 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (Position de montage : montage mural sur profilé horizontal) |
| -25 °C ... 55 °C (Position de montage: indifférente) | |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | au choix (tenir compte de la réduction des caractéristiques de la température) |
LR
Identifiant de lhomologation: LR2480202TA-02PRS
Identifiant de lhomologation: TE/1020/880590/21BSH
Identifiant de lhomologation: 840RINA
Identifiant de lhomologation: ELE008423XGABS
Identifiant de lhomologation: 20-2059154-PDAEtherNet/IP CONFORMANCE TESTED TM
Identifiant de lhomologation: 11399.01cULus Listed
Identifiant de lhomologation: E238705cULus Listed
Identifiant de lhomologation: E238705
Avantages
2 ports Ethernet (avec switch intégré)
Vitesse de transmission 10 MBit/s et 100 MBit/s
Commutateur de codage rotatif pour le paramétrage de l'adressage IP et d'autres fonctions
Possibilité de mettre à jour le firmware
Durée de fonctionnement dans coupleur de bus négligeable (env. 0 µs)
Temps de cycle typique du bus local Axioline F env. 10 µs
Web-based management (gestion basée sur le web)
Compatible avec l'utilisation de Axioline Smart Elements
Compatible avec les Smart Elements passifs (à partir de la version 1.30 du firmware)
Compatible avec IOL-CONF (à partir de la version 1.30 du firmware)
Compatible avec Diag+
