PT 1,5/S-QUATTRO/2P - Blocs de jonction simple

3212390

Blocs de jonction simple, tension nominale: 500 V, intensité nominale: 17,5 A, nombre de connexions: 4, type de raccordement: Raccord Push-in / enfichable, Section de référence: 1,5 mm², 1er étage, section : 0,14 mm² - 1,5 mm², type de montage: NS 35/7,5, NS 35/15, coloris: gris

Informations détaillées concernant le produit

Généralités	La somme des intensités des conducteurs raccordés ne doit pas dépasser le courant de charge max. L'intensité et la tension sont fonction du connecteur utilisé.

Type de produit	Bloc de jonction enfichable
Gamme de produits	PT
Domaine d'application	Industrie ferroviaire
	Construction des machines
	Construction d’installations
Nombre de connexions	4
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	6 kV
Puissance dissipée maximale en condition nominale	0,56 W

Nombre de raccordements par étage	4
Section nominale	1,5 mm²
1er étage
Longueur à dénuder	8 mm ... 10 mm
Gabarit	A1 / B1
Connexion selon la norme	CEI 61984
Section de conducteur rigide	0,14 mm² ... 1,5 mm²
Section du conducteur AWG	26 ... 16 (conversion selon CEI)
Section de conducteur souple	0,14 mm² ... 1,5 mm²
Section de conducteur souple [AWG]	26 ... 16 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,14 mm² ... 1,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,14 mm² ... 1 mm² il est conseillé d'utiliser l'embout AI-S 1-8 TQ, référence 1200293
Int. nom.	17,5 A (tenir compte du derating)
Courant de charge maximal	17,5 A (pour une section de conducteur de 1,5 mm²)
Tension nominale	500 V
Section nominale	1,5 mm²
1er étage Section de raccordement par enfichage direct
Section de conducteur rigide	0,25 mm² ... 1,5 mm²
Section de conducteur flexible (embout sans douille en plastique)	0,34 mm² ... 1,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,34 mm² ... 1 mm²

Largeur	3,5 mm
Largeur de couvercle	2,2 mm
Hauteur	78,5 mm
Profondeur sur NS 35/7,5	32 mm
Profondeur sur NS 35/15	39,5 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Essai de tension de choc
Tension témoin valeur de consigne	7,3 kV
Résultat	Essai réussi
Résistance aux courants de courte durée 1,5 mm²	0,18 kA
Résultat	Essai réussi

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Fixation sur le support
Profilé/support de fixation	NS 35
Force d'essai, valeur de consigne	1 N
Résultat	Essai réussi

Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Spectre	Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule
Fréquence	f₁ = 5 Hz jusqu'à f₂ = 150 Hz
Niveau ASD	1,857 (m/s²)²/Hz
Accélération	0,8g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdal
Accélération	5g
Durée des chocs	30 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes

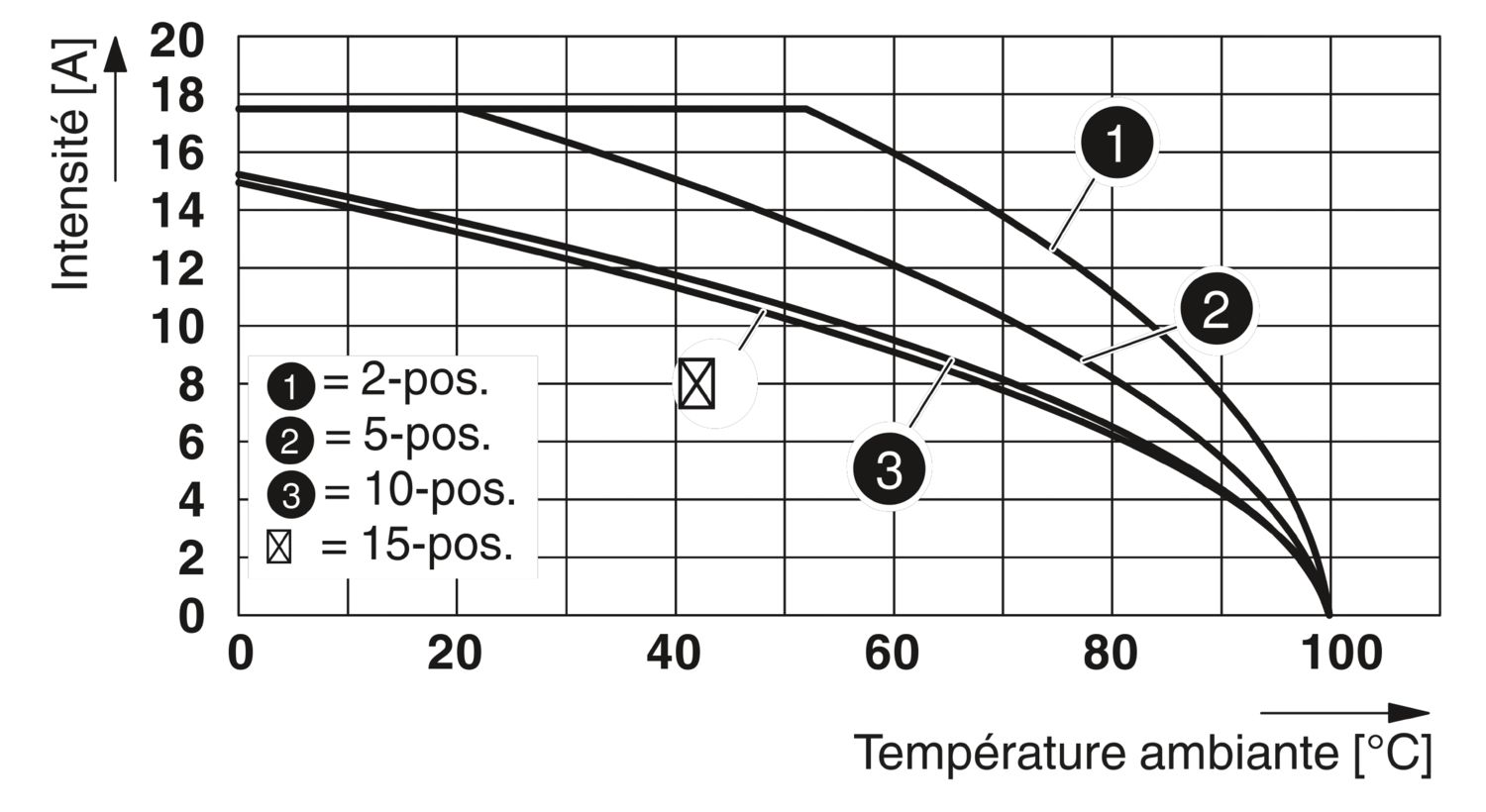

Température ambiante (fonctionnement)	-60 °C ... 100 °C (plage de température de fonctionnement max. y compris auto-échauffement, voir courbe de déclassement)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 61984

Type de montage	NS 35/7,5
	NS 35/15

Données commerciales

Référence	3212390
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Clé de vente	BE2241
Product key	BE2241
Page catalogue	Page 277 (C-1-2019)
GTIN	4046356565332
Poids par pièce (emballage compris)	5,613 g
Poids par pièce (hors emballage)	5,035 g
Numéro du tarif douanier	85369010
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	300 V	15 A	26 - 14
Groupe utilisateur C
	300 V	15 A	26 - 14
Groupe utilisateur D
	600 V	5 A	26 - 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	500 V			0,14 - 1,5

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	300 V	15 A	26 - 14
Groupe utilisateur C
	300 V	15 A	26 - 14
Groupe utilisateur D
	600 V	5 A	26 - 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	500 V

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Outre la possibilité de vérification via l'orifice fonctionnel double, tous les bloc de jonction disposent d'un point test supplémentaire.

Les bornes de raccordement Push-in se distinguent, outre les propriétés du système CLIPLINE complete, par un câblage simple et sans outil des conducteurs avec embout ou des conducteurs rigides

La forme compacte et le raccordement frontal permettent un câblage dans les espaces les plus exigus

Testé pour applications ferroviaires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
