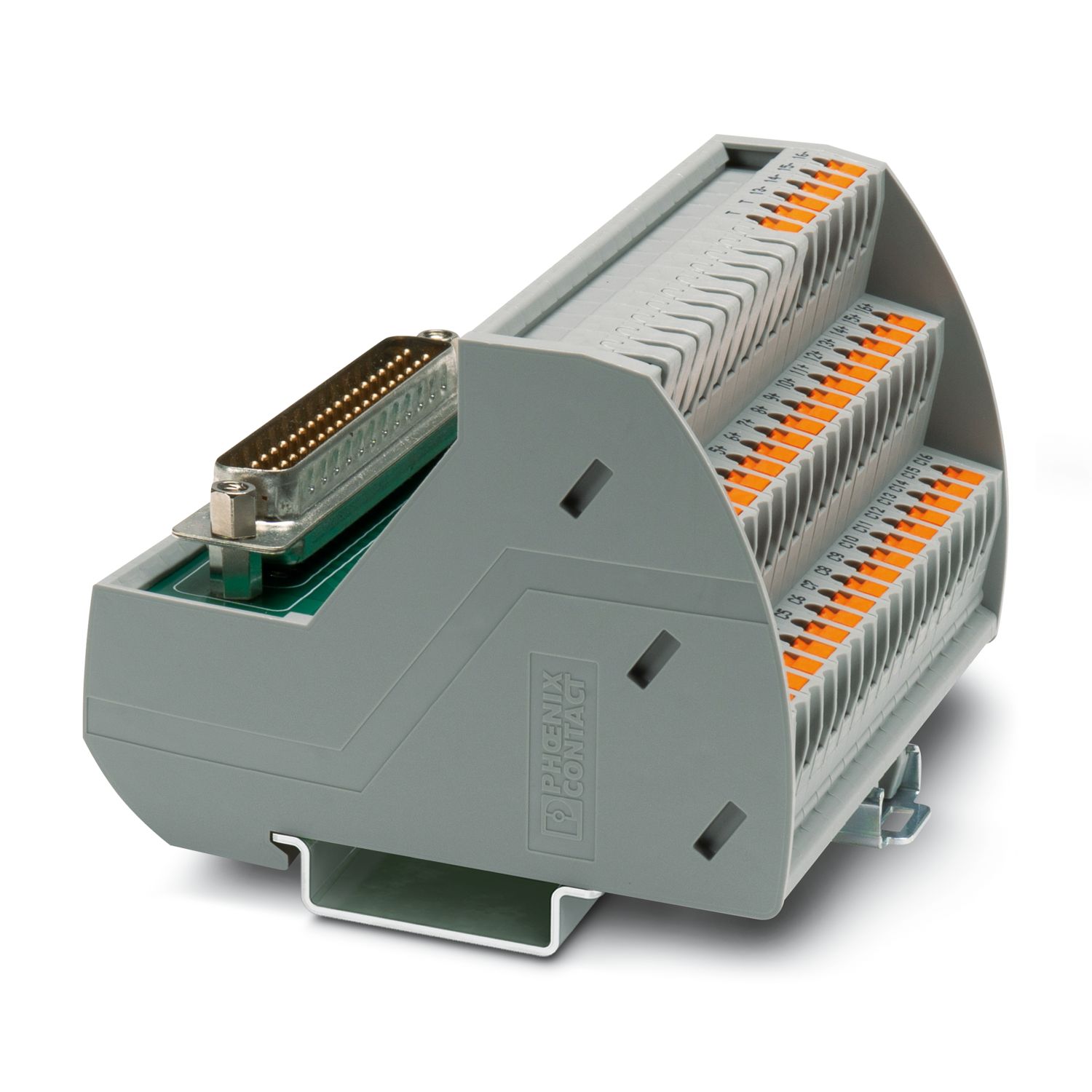

VIP-3/PT/D37SUB/M/HW/C300 - Módulo de transferencia de señales

2904276

Módulo VARIOFACE, con conexiones push-in y conector macho miniatura D-SUB, para el montaje sobre carriles simétricos NS 35, número de polos: 37

Detalles de producto

Tipo de producto	Módulo de transmisión
Familia de productos	VARIOFACE Professional
Número de polos	37
Número de canales	16
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	2

Tensión nominal U_N	25 V AC
	60 V DC
Capacidad máx. de corriente por derivación	2 A
Tensión transitoria de dimensionamiento	1,2 kV
Sistema de control compatible HONEYWELL Experion PKS C300/C-Series
Tarjeta de E/S adecuada	TAOX01 (non-redundant)
	TAOX11 (redundant)
	TUIO31 (non-redundant)
	TUIO41 (redundant)

Nivel de campo
Conexión según norma	IEC / EN
Tipo de conexión	Conexión push-in
Longitud de pelado	8 mm
Número de polos	37
Sección de conductor rígido	0,14 mm² ... 4 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 14
Nivel de control
Tipo de conexión	Conector macho D-SUB
Número de conexiones	1
Número de polos	37

Indicación de estado	no
Indicación de estado disponible	no

Dimensiones del artículo
Anchura	87,6 mm
Altura	75,8 mm
Profundidad	63 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Tipo de material aislante Carcasa	Poliamida PA sin reforzar

Condiciones ambientales
Temperatura ambiente (servicio)	-20 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)	-20 °C ... 70 °C

Normas/especificaciones	EN 50178

Tipo de montaje	Montaje sobre carril DIN
Posición para el montaje	discrecional

Observación referente al funcionamiento	Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.

Datos comerciales

Código de artículo	2904276
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	DK212H
Página del catálogo	Página 481 (C-5-2019)
GTIN	4046356812610
Peso por unidad (incluido el embalaje)	221 g
Peso por unidad (sin incluir el embalaje)	221 g
Número de tarifa arancelaria	85366990
País de origen	US

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	105 V	2 A	26 - 14

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	125 V	2 A	26 - 14

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	125 V	2 A	26 - 14

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	105 V	2 A	28 - 14

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Estos módulos VARIOFACE se utilizan en combinación con los respectivos adaptadores frontales.

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	4c2f5524-bc86-44c9-bd95-e75f8bacfe8f
