UMK- EC38/38-XOR
-
Módulo de transferencia de señales
2976297
Módulo de transferencia de señales, conexión 1: Espadín EDAC / ELCO 1x 38-polos (Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, derecha), conexión 2: Conexión por tornillo 38-polos
Detalles de producto
| Tipo de producto | Módulo de transmisión |
| Familia de productos | VARIOFACE |
| Número de polos | 38 |
| Modo operativo | Tiempo de trabajo 100 % |
| Propiedades de aislamiento: Líneas de fuga y espacios de aire | |
| Aislamiento | Aislamiento funcional |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Tensión de servicio (AC) | ≤ 30 V AC |
| Tensión de servicio (DC) | ≤ 60 V DC |
| Corriente (por ramal) | ≤ 2 A |
| Corriente (Corriente total) | ≤ 76 A |
| Líneas de fuga y espacios de aire | |
| Tensión de aislamiento de dimensionamiento | 85 V |
| Tensión transitoria de dimensionamiento | 0,8 kV (1,2 / 50 μs) |
| Conexión 1 (nivel del sistema de control) | |
| Tipo de conexión | Espadín EDAC / ELCO |
| Codificación | 1-1 |
| Número de conexiones | 1 |
| Número de polos | 38 |
| Observación | Espadín ELCO del tipo 8016/espadín EDAC del tipo 516, derecha |
| Paso | 3,81 mm |
| Conexión 2 (nivel de campo) | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 7 mm |
| Rosca de tornillo | M3 |
| Número de polos | 38 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de cable rígida (2 cables con la misma sección) | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 1,5 mm² (Puntera sin collar aislante) | |
| 0,25 mm² ... 2,5 mm² (Puntera con manguito de plástico) | |
| Sección de cable flexible (2 cables con la misma sección) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,75 mm² (Puntera sin collar aislante) | |
| 0,5 mm² ... 0,5 mm² (Puntera TWIN con collar aislante) | |
| Sección de conductor AWG | 24 ... 12 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| Paso | 5,08 mm |
| Indicación de estado disponible | no |

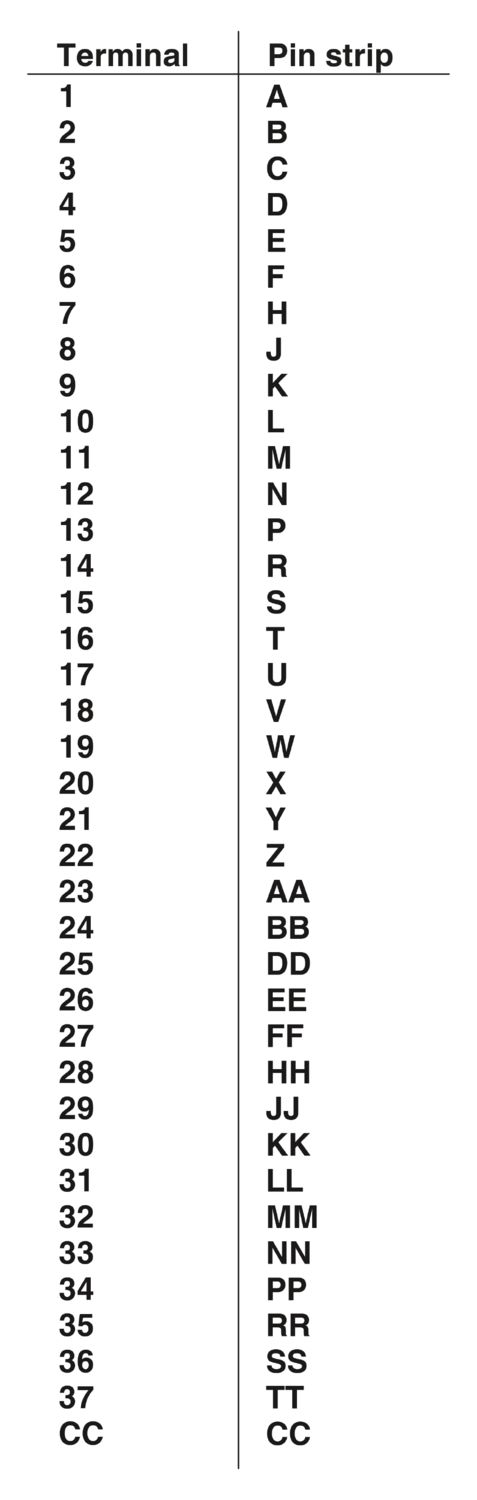

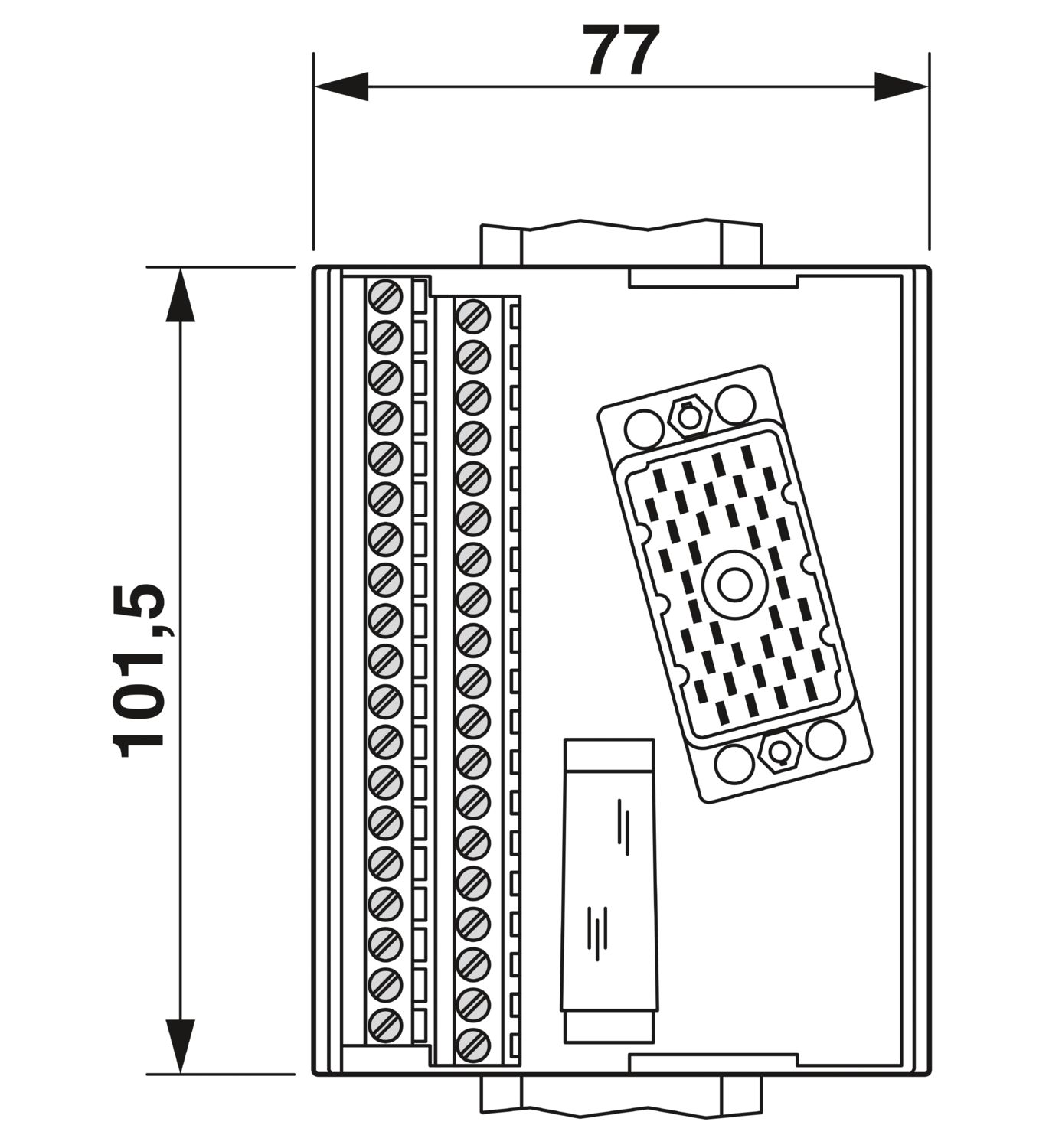

| Dimensiones del artículo | |
| Anchura | 101,25 mm |
| Altura | 77 mm |
| Profundidad | 57,22 mm |
| Color | gris (RAL 7042) |
| Tipo de material aislante Carcasa | Poliamida PA sin reforzar |
| Condiciones ambientales | |
| Índice de protección (Módulo) | IP00 |
| Índice de protección (Lugar de montaje) | ≥ IP54 |
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Altitud | ≤ 2000 m |
| UKCA | |
| Certificado | De conformidad con UKCA |
| Líneas de fuga y espacios de aire | |
| Normas/especificaciones | EN IEC 60664-1 |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Código de artículo | 2976297 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 1 Unidades |
| Nota | Fabricación bajo pedido (sin devolución) |
| Clave de producto | DK2186 |
| Página del catálogo | Página 560 (C-5-2019) |
| GTIN | 4017918089320 |
| Peso por unidad (incluido el embalaje) | 217,6 g |
| Peso por unidad (sin incluir el embalaje) | 195,68 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE |
ECLASS
| ECLASS-13.0 | 27141152 |
ETIM
| ETIM 9.0 | EC002780 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| Cumple los requisitos de la Directiva RoHS | Sí (Ninguna excepción) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Ninguna sustancia peligrosa por encima de los valores límite
|
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
