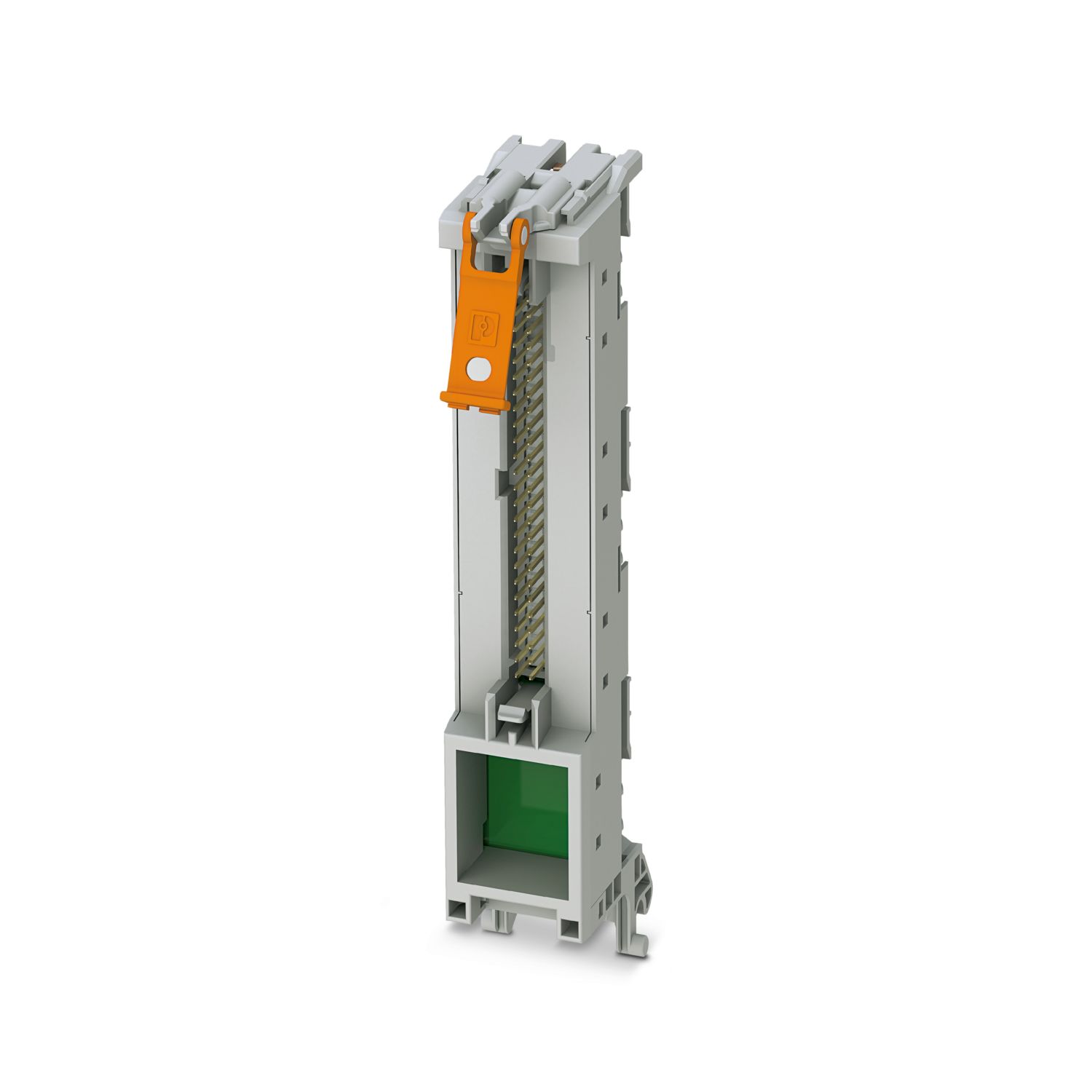

FLKM 50/KDS3-MT/PPA/S7-1500 - Módulo de transferencia de señales
2909893
Módulo de interconexión VARIOFACE para Siemens SIMATIC® S7-1500, con rotulación (1-40) específica de SIMATIC®, borne interrumpible por cuchilla y toma de pruebas
Detalles de producto
Tipo de producto
Módulo de transmisión
Familia de productos
VARIOFACE
Número de canales
8
Modo operativo
Tiempo de trabajo 100 %
Propiedades de aislamiento: Líneas de fuga y espacios de aire
Aislamiento
Aislamiento funcional
Categoría de sobretensión
II
Grado de polución
2
Tensión de servicio (AC)
≤ 30 V AC
Tensión de servicio (DC)
≤ 60 V DC
Corriente (por ramal)
≤ 1 A
Corriente (Borna 9, 10, 19, 20, 29, 30, 39, 40)
≤ 2 A
Líneas de fuga y espacios de aire
Tensión de aislamiento de dimensionamiento
63 V
Tensión transitoria de dimensionamiento
0,6 kV (1,2 / 50 μs)
Sistema de control compatible SIEMENS S7-1500
Tarjeta de E/S adecuada
6ES7531-7KF00-0AB0
6ES7531-7MH00-0AB0
6ES7531-7NF00-0AB0
6ES7531-7NF10-0AB0
6ES7531-7PF00-0AB0
6ES7532-5HF00-0AB0
Conexión 1 (nivel del sistema de control)
Conexión según norma
IEC 60603-13
Tipo de conexión
Espadín IDC/FLK
Número de conexiones
1
Número de polos
50
Ciclos de enchufe
> 50
Paso
2,54 mm
Conexión 2 (nivel de campo)
Tipo de conexión
Conexión por tornillo con cuchilla de interrupción
Longitud de pelado
8 mm
Rosca de tornillo
M3
Número de polos
40
Sección de conductor rígido
0,2 mm² ... 4 mm²
Sección de cable rígida (2 cables con la misma sección)
0,2 mm² ... 1 mm²
Sección de conductor flexible
0,2 mm² ... 4 mm²
0,25 mm² ... 2,5 mm² (Puntera sin collar aislante)
0,25 mm² ... 1,5 mm² (Puntera con manguito de plástico)
Sección de cable flexible (2 cables con la misma sección)
0,2 mm² ... 1 mm²
0,25 mm² ... 0,75 mm² (Puntera sin collar aislante)
0,5 mm² ... 1 mm² (Puntera TWIN con collar aislante)
Sección de conductor AWG
24 ... 12
Par de apriete
0,5 Nm ... 0,6 Nm
Paso
5,08 mm
Conexión 3 (nivel de campo)
Tipo de conexión
Conector hembra de pruebas
Número de polos
40
Indicación de estado disponible
no
Dimensiones del artículo
Anchura
213,45 mm
Altura
77 mm
Profundidad
52,29 mm
Color
gris (RAL 7042)
Condiciones ambientales
Índice de protección (Módulo)
IP00
Índice de protección (Lugar de montaje)
≥ IP54
Temperatura ambiente (servicio)
-20 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)
-20 °C ... 70 °C
Altitud
≤ 2000 m
UKCA
Certificado
De conformidad con UKCA
Líneas de fuga y espacios de aire
Normas/especificaciones
EN IEC 60664-1
Tipo de montaje
Montaje sobre carril DIN
Posición para el montaje
discrecional
Observación referente al funcionamiento
Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.
Código de artículo
2909893
Unidad de embalaje
1 Unidades
Cantidad mínima de pedido
1 Unidades
Nota
Fabricación bajo pedido (sin devolución)
Clave de producto
DK218S
Página del catálogo
Página 494 (C-5-2019)
GTIN
4055626407876
Peso por unidad (incluido el embalaje)
490 g
Peso por unidad (sin incluir el embalaje)
490 g
Número de tarifa arancelaria
85369010
País de origen
DE
ECLASS
ECLASS-13.0
27141152
ETIM
ETIM 9.0
EC002780
UNSPSC
UNSPSC 21.0
39121400
UL listado
ID de homologación: E238705
cUL Listed
ID de homologación: E238705
EU RoHS
Cumple los requisitos de la Directiva RoHS
Sí
excepciones, si fueran conocida
6(c)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)
