La borna adaptadora Inline (maestro INTERBUS) está prevista para su alineación a la derecha en un PLCnext Control de la serie Axiocontrol. Con la borna adaptadora Inline puede crear una estación Inline para PLCnext Technology y conectarla a un participante INTERBUS.

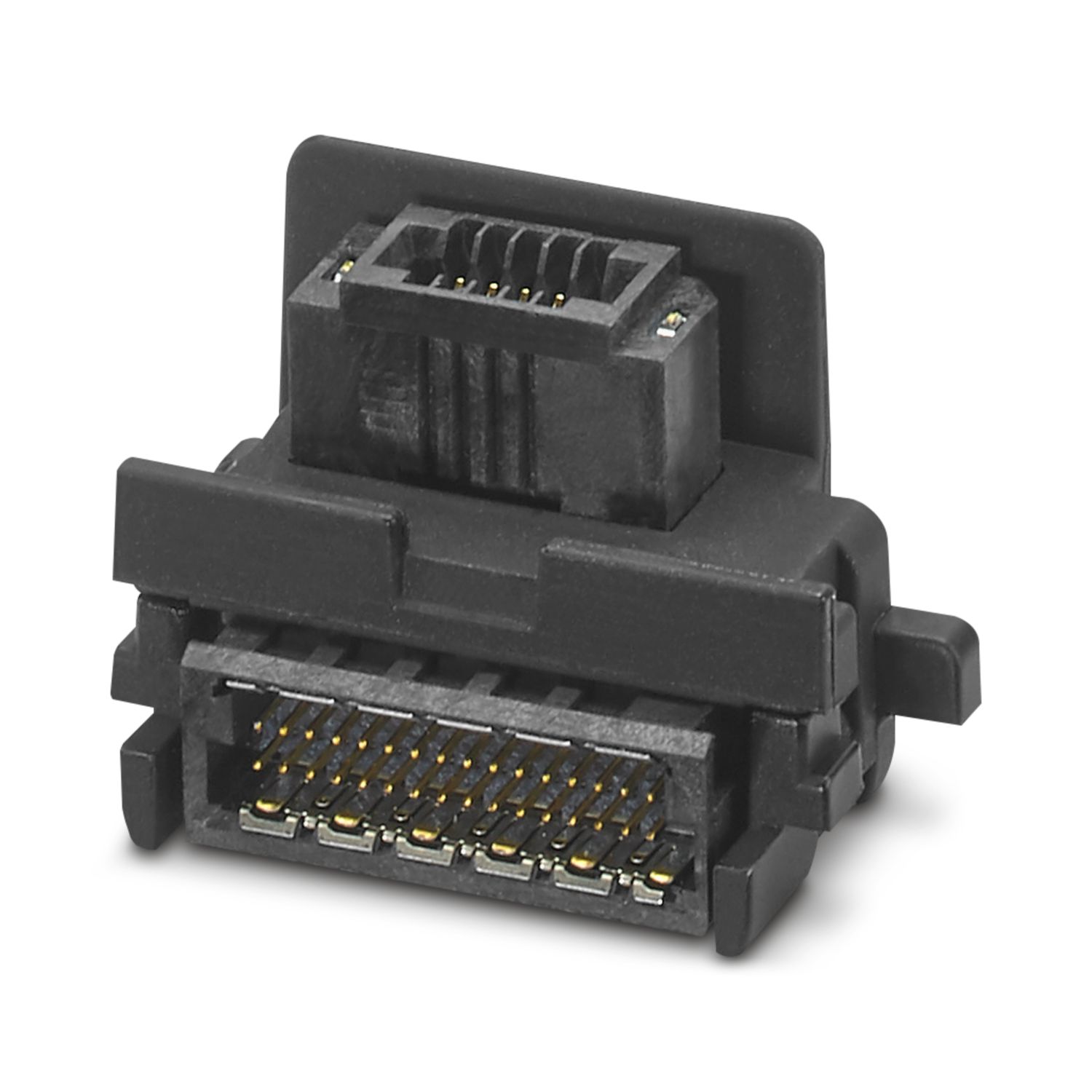

AXC F IL ADAPT
-
Módulo de ampliación de PLC
1020304
Borna adaptadora Inline alineable a la derecha (maestro INTERBUS) para un PLCnext Control para crear una estación Inline para PLCnext Technology
Descarga gratuita disponible.
Descargas
Detalles de producto
| Esquema de dimensiones |
|
| Anchura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Bus local Inline | |
| Número de interfaces | 1 |
| Tipo de conexión | Maniobra de datos Inline |
| Bus local INTERBUS (maestro) | |
| Número de interfaces | 1 |
| Tipo de conexión | Maniobra de datos Inline |
| Física de transmisión | Cobre |
| Sistemas de control soportados | AXC F 2152 |
| Límites del sistema | |
| Número de participantes de bus local conectables | máx. 63 (Hay que observar la absorción de corriente) |
| Número de participantes con canal de parámetros | máx. 24 |
| Número de módulos de ramificación soportados con derivación de bus remoto | - 0 (No se admite el bus remoto INTERBUS) |
| Tipo de producto | Componente de E/S |
| Familia de productos | PLCnext Control Extension |
| Construcción | modular |
| Mensajes de diagnóstico | Error de bus en INTERBUS sí |
| Error periférico en INTERBUS sí |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Potenciales | |
| Circuito de protección | Protección contra inversión de polaridad de la tensión de alimentación; Diodo contra inv. de polaridad |
| Protección contra transitorios; Diodo supresor | |
| Potenciales: Alimentación de 24 V UILC | |
| Tensión de alimentación | 24 V DC -15 % / +20 % (según EN 61131-2) |
| Absorción de corriente | 20 mA |
| Potenciales: Alimentación lógica de 7,5 V UL (repartidor de potencial) | |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Potenciales: Alimentación analógica de 24 V UANA (repartidor de potencial) | |
| Tensión de alimentación | 24 V DC -15 % / +20 % |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación principal de 24 V UM | |
| Tensión de alimentación | 24 V DC -15 % / +20 % (según EN 61131-2) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación de segmentos de 24 V US | |
| Tensión de alimentación | 24 V DC -15 % / +20 % (según EN 61131) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Alimentación: Electrónica del módulo | |
| Absorción de corriente | 20 mA |
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud de pelado | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud de pelado | 8 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 10 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| UL, EE. UU. / Canadá | |
| Marcado | cULus |
| Certificado | E238705 |
| Tipo de montaje | Montaje sobre carril DIN |
| Montaje sobre carril DIN |
LR
ID de homologación: LR2480202TA-02RINA
ID de homologación: ELE008423XGABS
ID de homologación: 20-1968571-PDABSH
ID de homologación: 840cULus Listed
ID de homologación: E238705cULus Listed
ID de homologación: E366272
Sus ventajas
Detección automática de la velocidad de transmisión en INTERBUS (500 kBit/s o 2 MBit/s)
Se pueden conectar hasta 63 participantes de bus local INTERBUS
Indicaciones de diagnóstico y estado
Borna adaptadora de E/S Inline desarrollada especialmente para los PLCnext Control de la serie Axiocontrol
Una variedad de E/S funcionales ofrece posibilidades de soluciones de automatización flexibles
Cambio de máquinas e instalaciones existentes al nuevo sistema ecológico PLCnext Technology abierto
