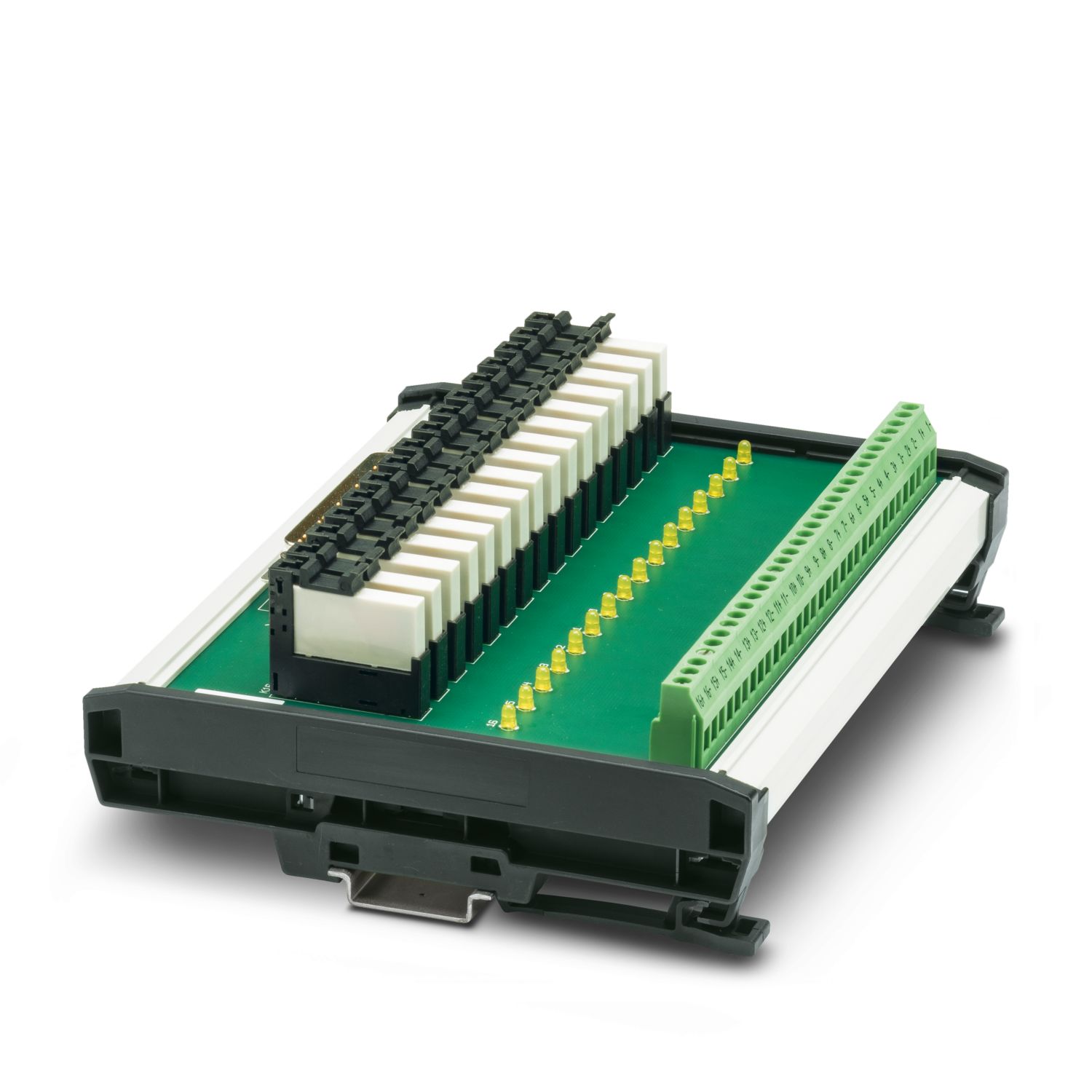

UM-D37M/16R-240AC/DI/C3/L
-
Módulo activo
2906909
El módulo VARIOFACE con 16 canales amplía las posibilidades de uso de Honeywell Experion LX Digital Input IOTA mediante la compatibilidad con señales de entradas digitales (240 V CA) con sistemas LX Experion (24 V CC)
Este producto precisa otros productos para su funcionamiento.
Accesorios necesarios
Detalles de producto
| Tipo de producto | Módulo de transmisión |
| Número de canales | 16 |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 2x 107 periodicidades de cambio de estado |
| Con dotación | sí |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Sistema de control compatible HONEYWELL Experion LX Series 8 | |
| Tarjeta de E/S adecuada | TDILA1 |
| TDILB1 | |
| Tensión nominal de entrada UN | 240 V AC |
| Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
| Corriente de entrada típica a UN | 3 mA |
| Tiempo de reacción típico | 7 ms |
| Tiempo típico de apertura | 15 ms |

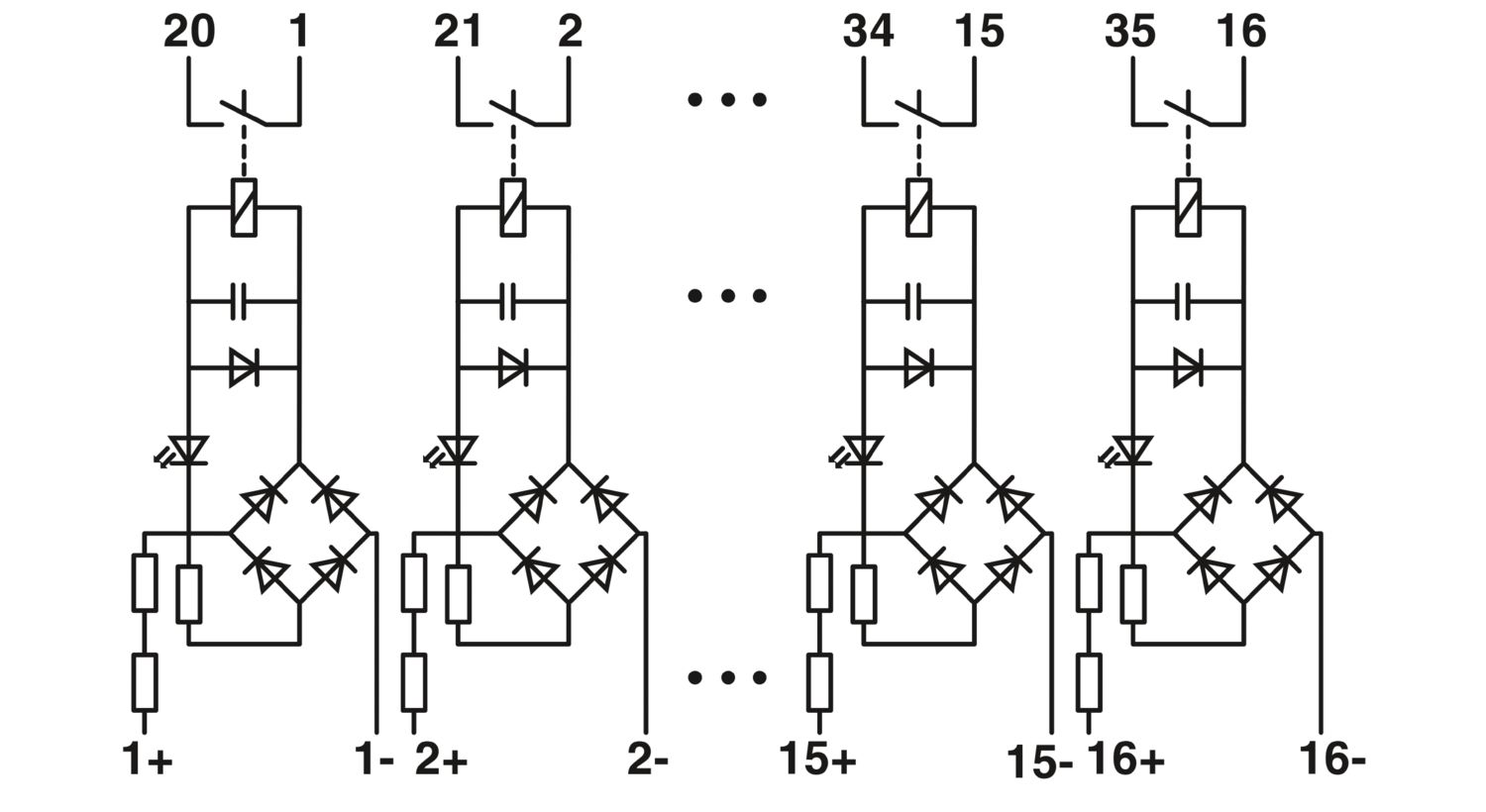

| Circuito de protección | Diodo de libre circulación; Diodo de libre circulación |
| Indicación de estado/canal | LED amarillo |
| Conmutar | |
| Tipo de conmutación del contacto | 1 contacto abierto (contacto doble) |
| Material del contacto | AgNi, 5 µm dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Tensión mínima de activación | 100 mV |
| Corriente constante límite | 50 mA |
| Corriente de conmutación mínima | 1 mA |
| Nivel de control | |
| Tipo de conexión | Conector macho D-SUB |
| Número de conexiones | 1 |
| Número de polos | 37 |
| Nivel de campo | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Indicación de estado disponible | sí |

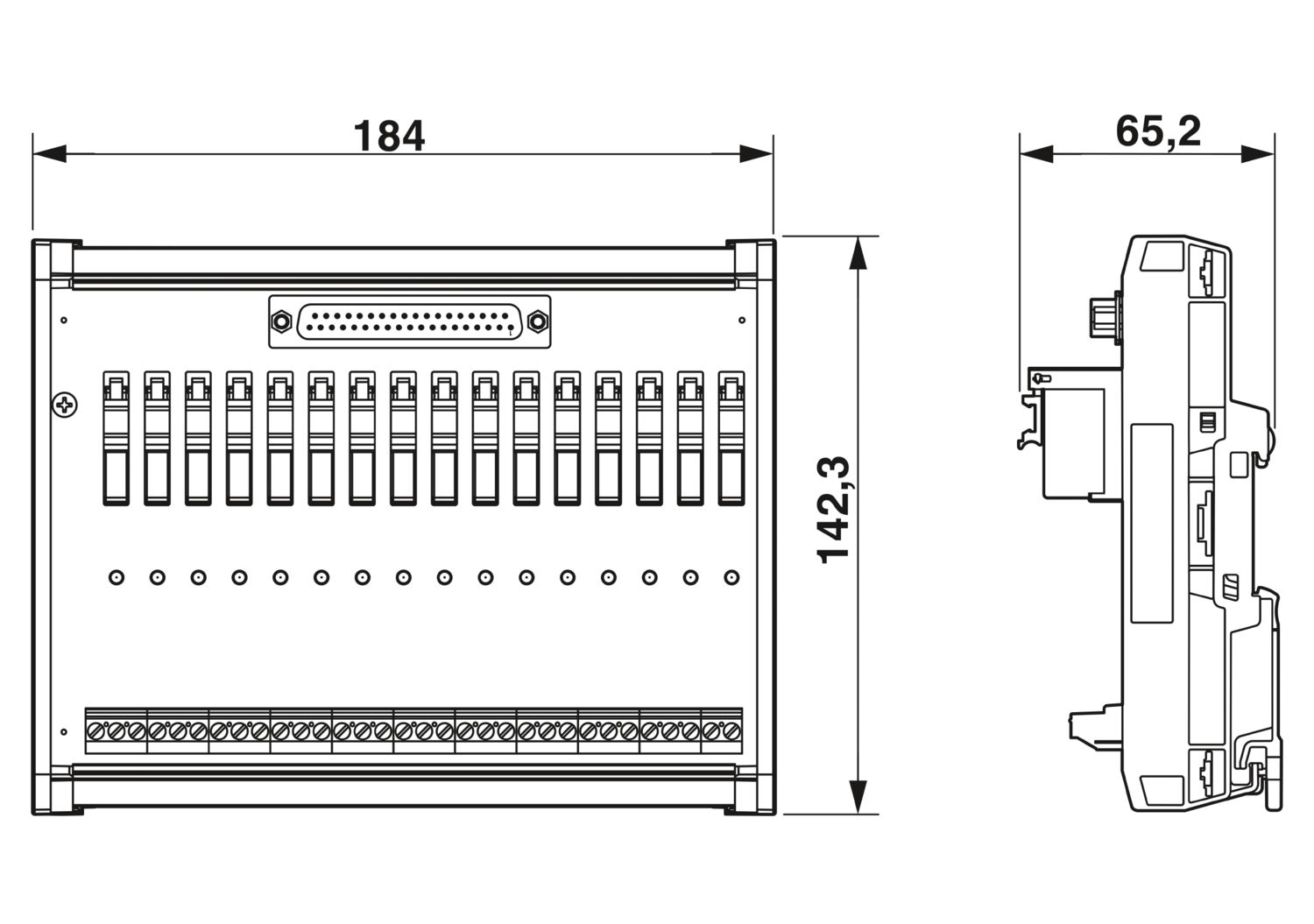

| Esquema de dimensiones |
|
| Anchura | 184 mm |
| Altura | 142,3 mm |
| Profundidad | 65,2 mm |
| Color | negro (RAL 9005) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | < 2000 m |
| Humedad de aire admisible (servicio) | < 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | < 90 % |
| Tipo de montaje | Montaje sobre carril DIN |
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
Sus ventajas
Carcasa UM-PRO
Montaje sobre carril DIN, incluida pie de puesta a tierra
Visualización de la intensidad de señal para cada canal (LED)
Para la separación entre los dispositivos de campo de 240 V y el sistema de control de 24 V
Relé enchufables por cada canal con contacto normalmente abierto
Diseñada para el montaje en el lado izquierdo del armario
