VS-P1220-P1220-C1020/...
-
Línea
1609206

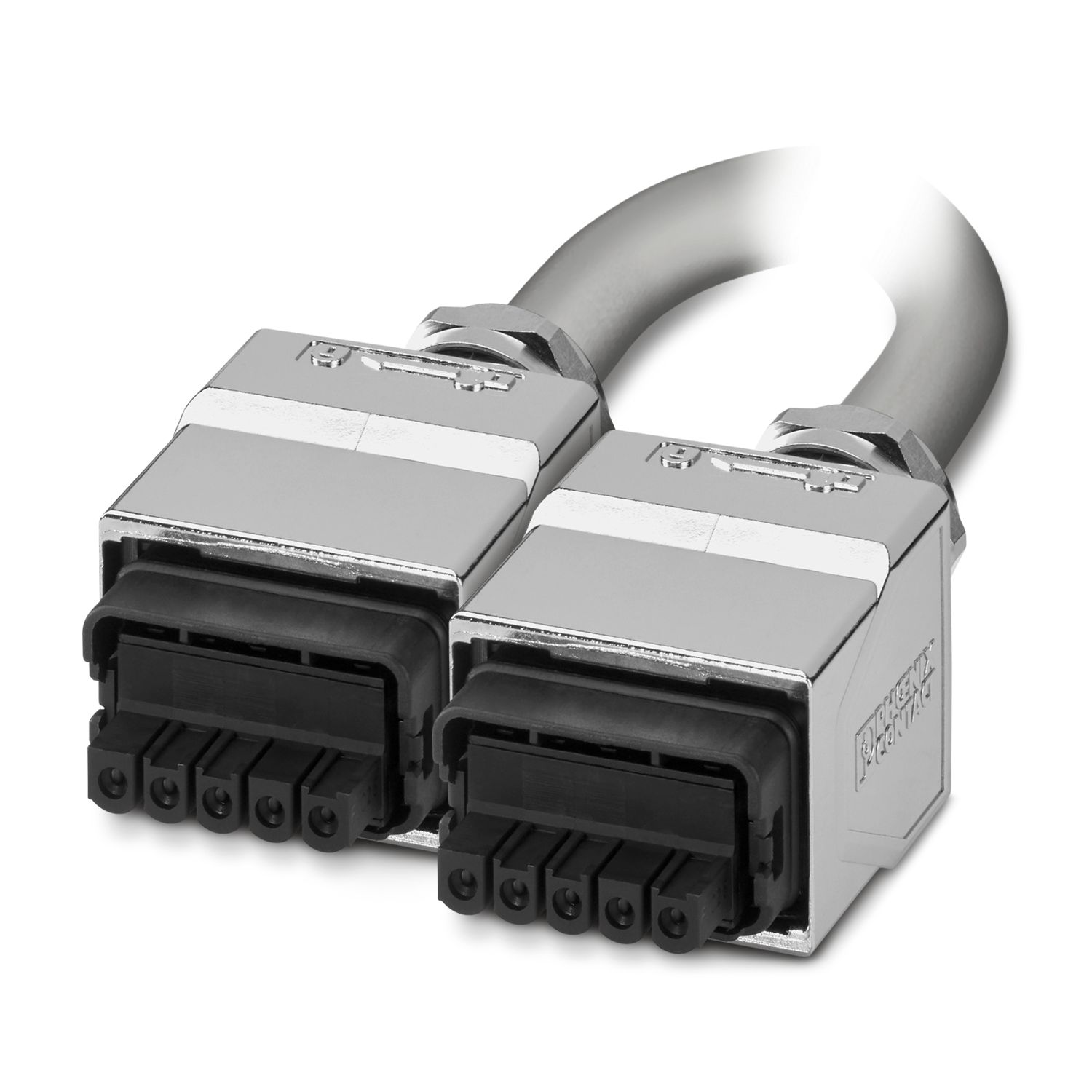

Línea, índice de protección: IP65, número de polos: 5, material: Fundición inyectada de cinc, color: plata, PROFINET
Detalles de producto
| Generalidades | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 11 Connectors for 24 Volt Power Supply Cabling y capítulo 13 Application specific Cabling and Interconnection Technology (AIDA) |
| Tipo de producto | Cable de datos confeccionado |
| Tipo de sensor | PROFINET |
| Número de polos | 5 |
| Ejecución | codificación fija |
| Apantallado | no |
| Tensión de dimensionamiento (III/3) | 24 V |
| Corriente asignada | 16 A (a 20 °C) |
| Medio de transmisión | Cobre |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Color | plata |
| Material junta | NBR |
| Material carcasa | Fundición inyectada de cinc |
| Material Empaquetadura para cables | TPE |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Oro sobre níquel |
| Material soporte de contactos | PA |
| Envoltura exterior, material | PVC |
| Material Conductor | Conductor Cu desnudo |
| Conexión 1 | |
| Construcción | Conector recta MSTB |
| Sistema de bloqueo | Push-pull |
| Índice de protección | IP65 |
| Conexión 2 | |
| Construcción | Conector recta MSTB |
| Sistema de bloqueo | Push-pull |
| Índice de protección | IP65 |
| PVC gris [PVC] | |
| Apantallado | no |
| Peso del cable | 242 kg/km |
| Tipo de cable | PVC gris |
| Tipo de cable (abreviatura) | PVC |
| Diámetro exterior del cable | 11,80 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Construcción del conductor alimentación de tensión | 50x 0,25 mm |
| Sección de línea | 5x 2,5 mm² |
| Alimentación de tensión AWG | 14 |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | azul, marrón, negro, gris, verde/amarillo |
| Cableado total | 5 conductores longitudinalmente trenzados |
| Tensión nominal Cable | 750 V |
| 1000 V (Instalación fija protegida) | |
| Tensión de prueba Cable | 4000 V |
| Resistencia de aislamiento de la línea | > 0,2 MΩ*km |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 15 x D |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Temperatura ambiente (servicio) | -5 °C ... 70 °C (Cable, disposiCión móvil) |
| -40 °C ... 80 °C (cable, disposición fija) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP65 | |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -5 °C ... 70 °C (Cable, disposiCión móvil) | |
| macho / hembra | |
| Código de artículo | 1609206 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 1 Unidades |
| Nota | Fabricación bajo pedido (sin devolución) |
| Clave de producto | ABNOIA |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE |
ECLASS
| ECLASS-13.0 | 27060307 |
| ECLASS-15.0 | 27060307 |
ETIM
| ETIM 9.0 | EC001855 |
UNSPSC
| UNSPSC 21.0 | 26121600 |
| EU RoHS | |
| Cumple los requisitos de la Directiva RoHS | Sí (Ninguna excepción) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Ninguna sustancia peligrosa por encima de los valores límite
|
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol (n.º CAS: 119-47-1) |
