FL SWITCH 2508
-
Industrial Ethernet Switch
1043484
Descarga gratuita disponible.
Descargas
Detalles de producto

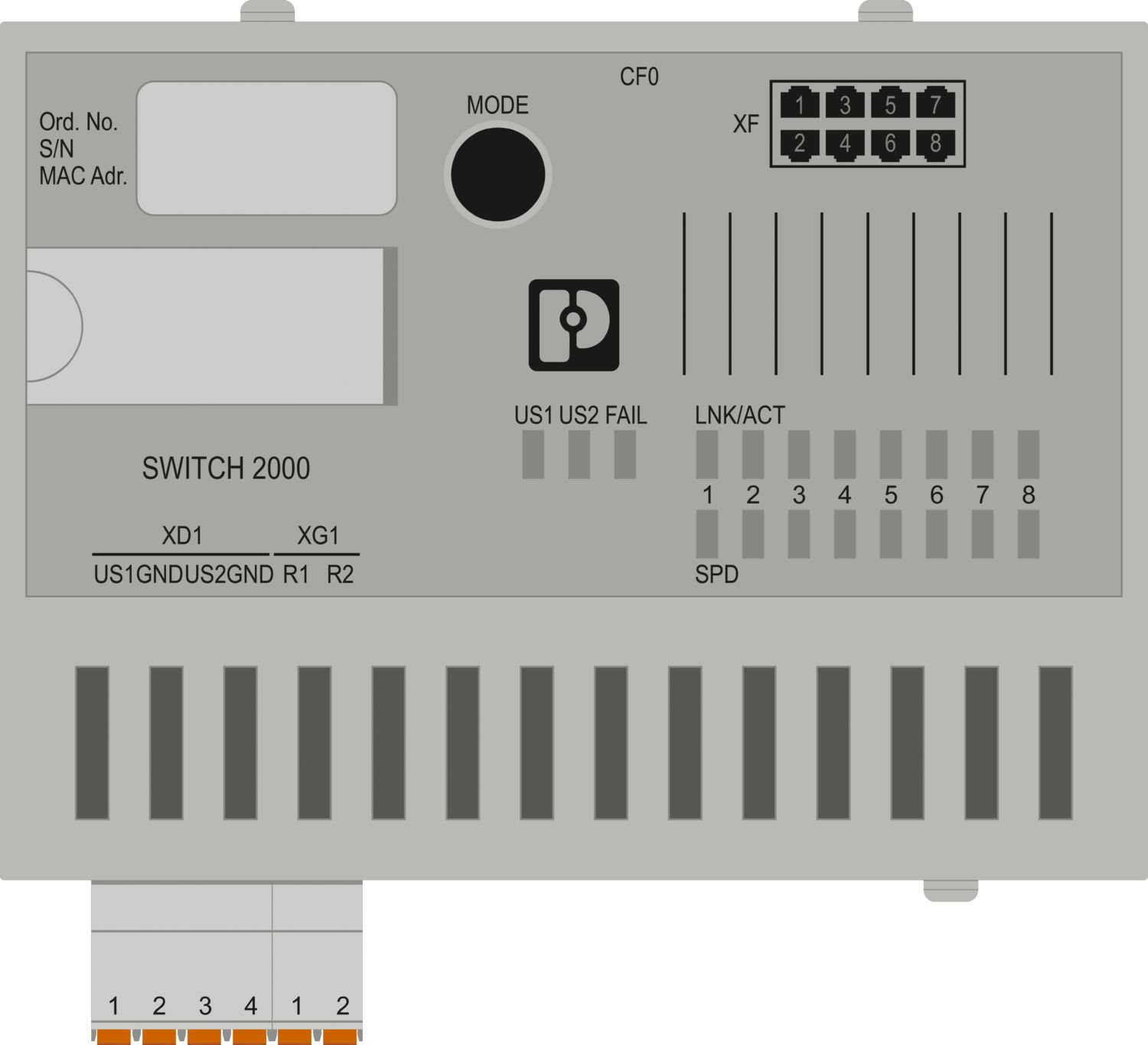

| Esquema de dimensiones |
|
| Anchura | 128 mm |
| Altura | 113 mm |
| Profundidad | 67 mm |
| Color (Carcasa) | color acero/acero inoxidable |
| Material placa de base | Fundición inyectada de aluminio, resistente a la corrosión |
| Material carcasa | Acero inoxidable 1.4305 |
| Tipo de montaje | Montaje sobre carril DIN |
| Ethernet (RJ45) | |
| Tipo de conexión | RJ45 |
| Nota acerca del tipo de conexión | Autonegoation y Autocrossing |
| Velocidad de transmisión | 10/100/1000 MBit/s |
| Física de transmisión | Cobre |
| Longitud de transmisión | 100 m (por segmento) |
| LEDs de señales | Recepción de datos, estado Link |
| Número de canales | 8 (puertos RJ45) |
| Tipo de producto | Switch |
| Familia de productos | Managed Switch 2000 |
| Construcción | Orientado a bloques |
| MTTF | 357,82 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 191,24 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 25,65 Años (SN 29500 estándar, temperatura 70 °C, ciclo de trabajo 100 %) | |
| Características especiales | Rango de temperatura ampliado |
| Proceso de desarrollo certificado según la norma IEC 62443-4-1 | |
| Producto certificado según IEC 62443-4-2 | |
| Retardo de señal | ≥ 1,9 µs (Modo Store-and-Forward, 10/100/1000 MBit/s, en función del tamaño del marco) |
| Propiedades de aislamiento | |
| Clase de protección | III (VDE 0106) |
| Grado de polución | 2 |
| Funciones de switch | |
| Funciones de diagnóstico | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| N:1-Portmirroring | |
| ACD (Address Conflict Detection) | |
| SysLog | |
| CRC-Surveillance | |
| Funcionalidad básica | Switch Store and Forward, conforme a la norma IEEE 802.3 |
| Tensión de activación del contacto de alarma | típ. 24 V DC |
| Clase de conformidad PROFINET | Conformance Class B |
| Función del módulo PROFINET | Dispositivo PROFINET |
| Fast Startup | |
| Funciones de filtro | Quality of Service (8 clases de prioridades) |
| Class of Service | |
| DiffServ/DSCP | |
| Port-Priorisierung | |
| VLAN (hasta 32 VLANs) | |
| IGMP Snooping/Querier (v1/v2) | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Parametrización IP | Cliente DHCP |
| DHCP Option 82 (Relay Agent) | |
| Servidor DHCP (basado en un pool, basado en un puerto) | |
| BootP | |
| DCP (Discovery and Configuration Protocol) | |
| Tabla de direcciones MAC | 8k |
| Gestión | Gestión basada en web (HTTP/HTTPS) |
| Gestión de usuarios basada en roles (LDAP, RADIUS) | |
| SNMPv1/v2/v3 | |
| Command Line Interface (Telnet, SSH) | |
| Redundancia | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| LACP (Link Aggregation Control Protocol) | |
| Redundancia de sistema PROFINET S2 | |
| Indicaciones de estado y diagnóstico | LEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 2 LEDs por cada puerto Ethernet (Link/Activity y Speed) |
| Otras funciones | Jumboframes (máx. 9600 bytes) |
| Transmisión de MMS & GOOSE (IEC 61850-8-1) | |
| Transmisión de Modbus/TCP | |
| Sincronización de tiempo | SNTP (Simple Network Time Protocol) |
| Funciones de seguridad | |
| Port Security (seguridad de puertos) | MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass |
| Funcionalidad básica | Switch Store and Forward, conforme a la norma IEEE 802.3 |
| Diagnóstico local | US1/2 Tensión de alimentación US1, US2 LED verde |
| FAIL Div. LED rojo | |
| LNK/ACT Estado Link LED verde | |
| SPD Velocidad de transmisión de datos LED verde/naranja | |
| Potencia disipada máxima con condición nominal | 6,08 W (US = máx., Tamb = máx.) |
| Trayecto de comprobación | Alimentación de 24 V/tierra funcional 500 V DC 1 min |
| Interfaz Ethernet/todos los demás potenciales 2,25 kV DC 1 min | |
| Medio de transmisión | Cobre |
| Alimentación | |
| Tensión de alimentación (DC) | 24 V DC (redundante) |
| Tensión de alimentación | 19,2 V DC ... 32 V DC |
| Conexión alimentación | A través de COMBICON, sección máx. de conductor 2,5 mm² |
| Ondulación residual | 3,6 VPP (dentro del margen de tensión admisible) |
| Absorción de corriente máxima | 330 mA (US = mín, Tamb = máx) |
| Absorción de corriente típica | 230 mA (con US = 24 V DC y 25 °C de temperatura ambiente) |
| Función | |
| Tensión de activación del contacto de alarma | típ. 24 V DC |
| Tipo de conexión | Conexión por resorte push-in |
| Nota acerca del tipo de conexión | Para las conexiones, utilice únicamente cables de cobre con un rango admisible de temperaturas (-40 °C ... 75 °C) |
| enchufable | sí |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Longitud de pelado | 10 mm |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Choques (en servicio) | 30g (EN 60068-2-27) |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 150 Hz |
| Presión de aire (servicio) | 79 kPa ... 108 kPa hasta 2000 m sobre el nivel del mar (Sin derating) |
| Presión de aire (almacenamiento / transporte) | 79 kPa ... 108 kPa hasta 2000 m sobre el nivel del mar (Sin derating) |
| Libre de sustancias humectantes de barniz perturbadoras | Sí |
| UL, EE. UU. / Canadá | |
| Marcado | cULus |
| Prueba de gases nocivos | |
| Marcado | ISA S71.04.2013 G3 Harsh Group A |
| Datos para construcción naval | |
| Temperature | B |
| Humidity | B |
| Vibración | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Conformidad con las directivas CEM | EN 61000-6-2 EN 61000-4-2 (ESD) Criterio B |
| EN 61000-6-2 EN 61000-4-3 (campos electromagnéticos) Criterio A | |
| EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Criterio A | |
| EN 61000-6-2 EN 61000-4-5 (Surge) Criterio A | |
| EN 61000-6-2 EN 61000-4-6 (perturbaciones conducidas) Criterio A | |
| EN 61000-6-2 EN 61000-6-4 (emisión de interferencias) Clase A | |
| EN 61000-6-2 EN 61000-6-4 (emisión de interferencias por cable) Clase A | |
| Resistencia a interferencias | EN 61000-6-2 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-4 |
| Funcionalidad | |
| Funcionalidad básica | Switch Store and Forward, conforme a la norma IEEE 802.3 |
| Indicación de estado | LEDs: US1, US2 (fuente de alimentación), Fail (contacto de alarma), 2 LEDs por cada puerto Ethernet (Link/Activity y Speed) |
Sus ventajas
VLANs
MRP (cliente y gestor)
Temperatura ambiente -40 °C ... 75 °C
RSTP
DHCP Client, DHCP Server (basados en un pool y en un puerto), DHCP Option 82
Memoria de configuración
Gestión basada en web, SNMP
Puesta en servicio y configuración sencillas y rápidas con el software FL NETWORK MANAGER
Adecuado para redes PROFINET y EtherNet/IP™
