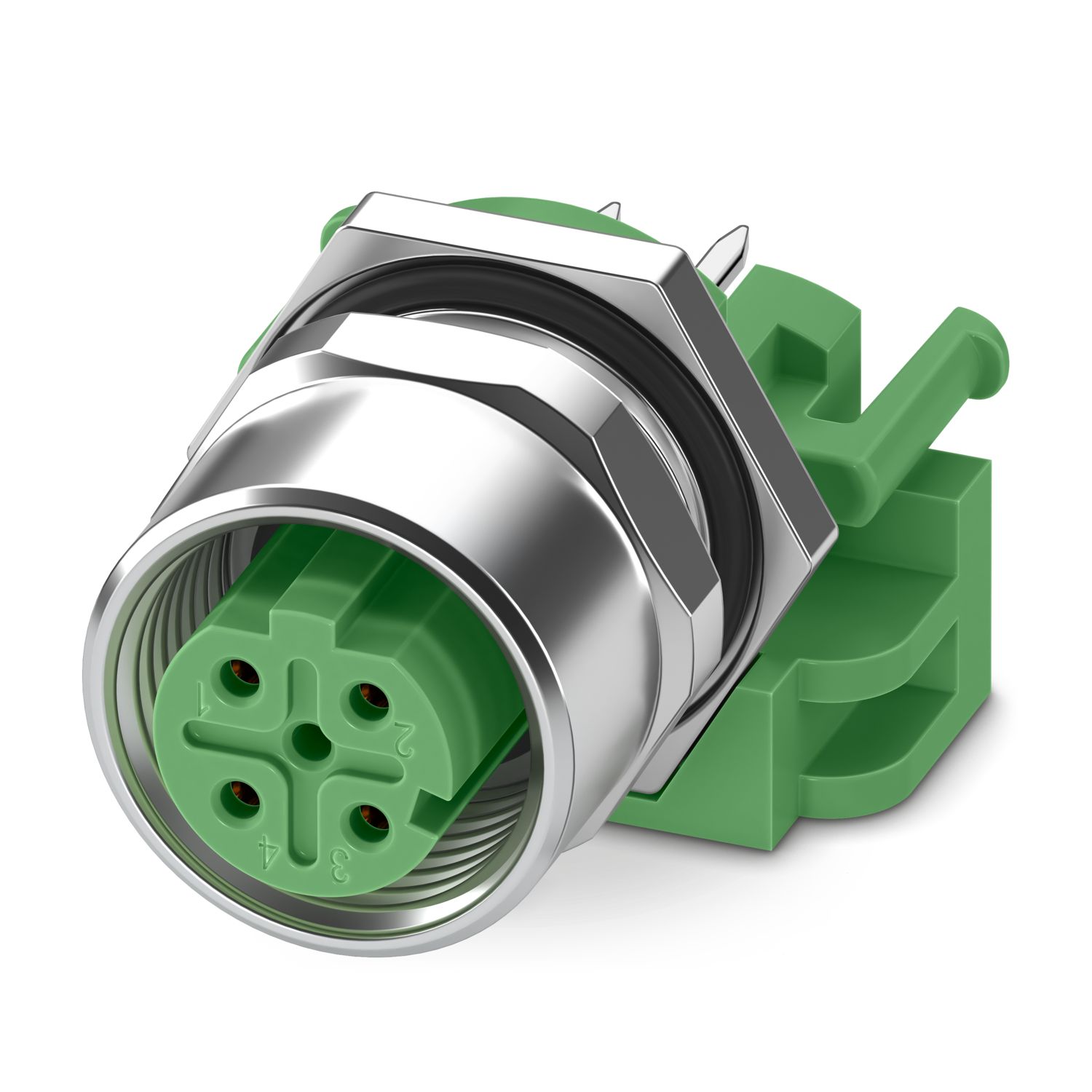

SACC-DSIV-M12FSD-4CON-L180 ST X - Conect. enchuf. para apar. pared poster.

1396602

Conect. enchuf. para apar. pared poster., 4-polos, Hembra de conexión, recto, M12, codificación: D, Montaje en pared trasera, M12 x 1, Patillas de soldar

Detalles de producto

Tipo de montaje	Montaje en pared trasera M12 x 1 con contratuerca
Indicaciones de montaje	con contratuerca

Tipo de producto	Conectores circulares (lado del equipo)
Aplicación	Datos
Número de polos	4
Apantallado	no
Codificación	D
Tipo de rosca	M12
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	3

Clase de inflamabilidad según UL 94	V-0
Material junta	FKM
Material contacto	Aleación de cobre
Material superficie del contacto	Ni/Au
Material soporte de contactos	PA 10T
Material conexión por tornillo	Aleación de cinc

Tensión transitoria de dimensionamiento	2,5 kV
Resistencia de aislamiento	≥ 100 MΩ
Tensión nominal U_N	250 V
Corriente nominal I_N	4 A

Conexión de conductores
Tipo de conexión	Patillas de soldar
Tipo de conexión del contacto	Hembra

Datos mecánicos
Ciclos de enchufe	> 100

Conexión 1
Construcción cabecera	Hembra de conexión
Salida de cables cabecera	recto
Tipo de rosca cabecera	M12
Codificación	D

Condiciones ambientales
Índice de protección	IP67
Temperatura ambiente (servicio)	-25 °C ... 85 °C
UL Type Rating	Type 4 (indoor use only)

Denominación de norma	Conectores circulares M12
Normas/disposiciones	conforme a IEC 61076-2-101

Datos comerciales

Código de artículo	1396602
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	10 Unidades
Clave de producto	ABQEHI
GTIN	4063151781118
Peso por unidad (incluido el embalaje)	13,64 g
Peso por unidad (sin incluir el embalaje)	13 g
Número de tarifa arancelaria	85366990
País de origen	CN

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	250 V	4 A	22

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Esquemas de polos usuales y codificaciones para la transmisión de señales y datos con diseño uniforme

Fácil montaje en placa de circuito impreso: conectores de 2 piezas para la soldadura por ola

Equipamiento seguro: los ganchos de sujeción aseguran la fijación en la placa de circuito impreso

Sostenibles y preparados para el futuro: sin plomo conforme a RoHS II sin excepción 6c

Disponibilidad en todo el mundo a través de canales de distribución globales

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
