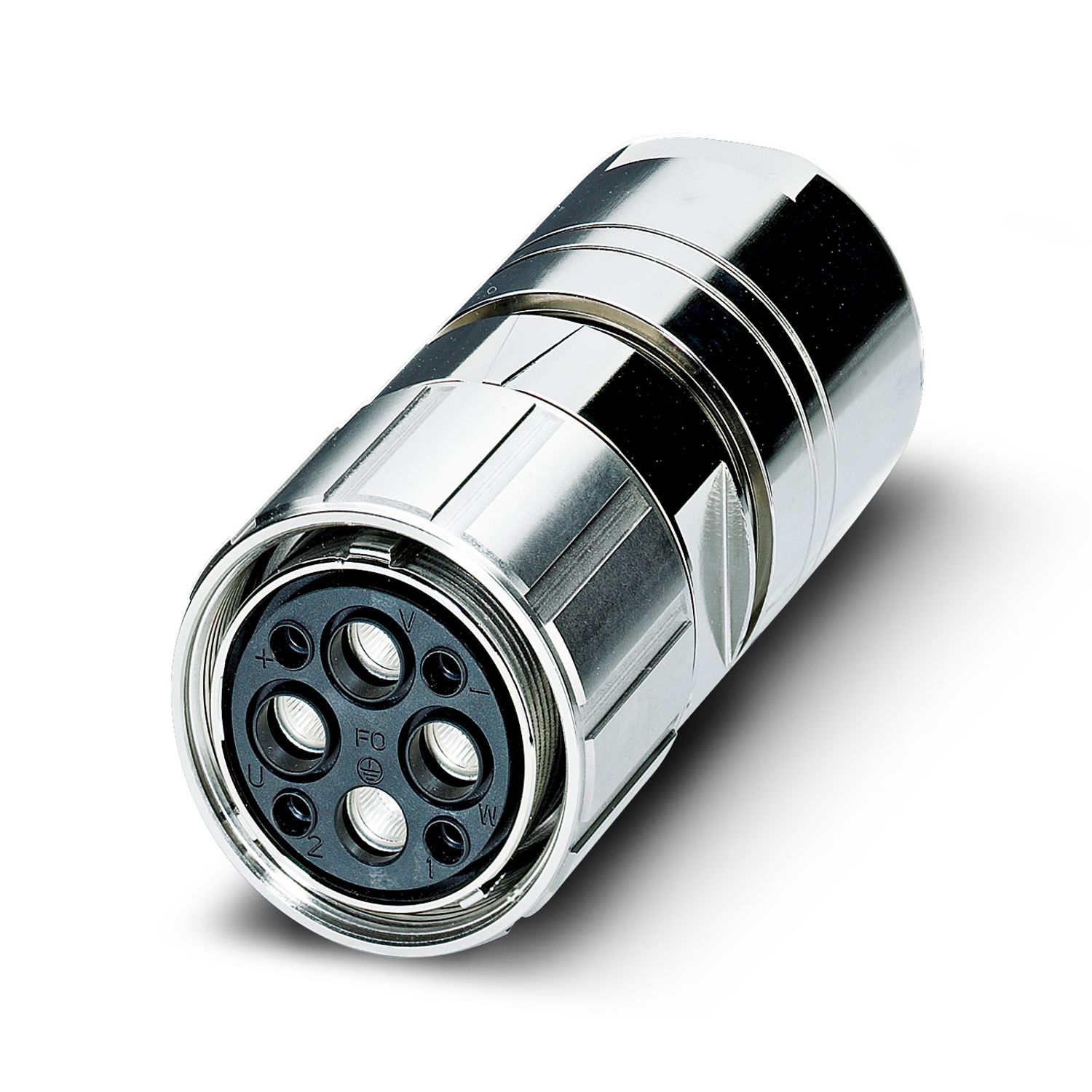

SL-7ES1N8A8001 - Conector para cables

1607507

Conector para cables, recto, Bloqueo por tornillo, M58, número de polos: 4+3+PE, tipo de conexión del contacto: Hembra, apantallado: sí, índice de protección: IP67, rango de diámetro de cable: 25 mm ... 36 mm, número de polos: 8, tipo de conexión: Conexión crimpada, serie: SL, se espera que este artículo no contenga plomo a partir del cuarto trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición

Indicación de pedido:	Los contactos engastados 4 x Ø 1,6 mm, 4 x Ø 10 mm deben pedirse por separado
Indicación de seguridad
Indicaciones de seguridad	ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales.
	• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos.
	• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia.
	• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones.
	• En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno.
	• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada.
	• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products).
	• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes.
	• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra
	• Compruebe que la tierra funcional o de protección esté correctamente conectada.
	• Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3
	• Utilice únicamente la herramienta que recomienda Phoenix Contact
	• Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products.
	• Utilice los conectores solo completamente enchufados y bloqueados.
	• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas.
	• Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo.
	• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12).

Tipo de producto	Conector circular (lado del cable)
Serie	SL
Aplicación	Potencia
Número de polos	8

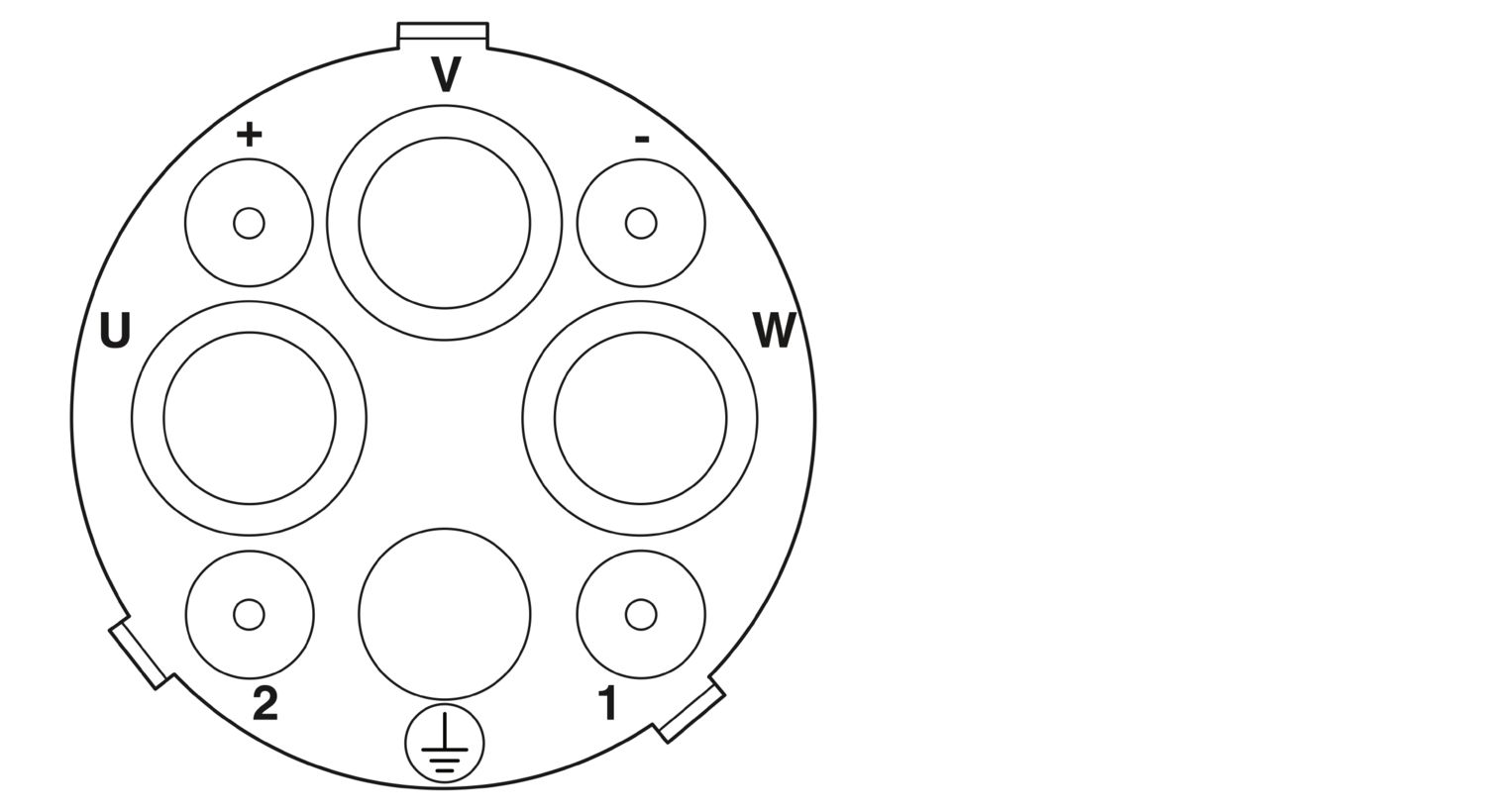

Cara de enchufe	4+3+PE
Apantallado	sí
Codificación	N
Tipo de rosca	M58

Material junta	FPM
Material carcasa	Metal
Material de la carcasa	Aluminio
Material de aislamiento	PA 6.6
Material del anillo obturador y anillo tórico	FPM

Conexión de conductores
Tipo de conexión	Conexión crimpada

Contacto
Diámetro de contacto	10 mm
Corriente máxima	150 A
Tensión nominal U_N	630 V
Categoría de sobretensiones	III
Grado de polución	3
Tensión transitoria de dimensionamiento	6 kV
Contacto
Diámetro de contacto	1,6 mm
Corriente máxima	12 A
Tensión nominal U_N	250 V
Categoría de sobretensiones	III
Grado de polución	3
Tensión transitoria de dimensionamiento	4 kV

Construcción	recto
Conexión 1
Construcción cabecera	Hembra de conexión
Salida de cables cabecera	recto
Tipo de rosca cabecera	M58

Diámetro exterior del cable	25 mm ... 36 mm

Condiciones ambientales
Índice de protección	IP67
Temperatura ambiente (servicio)	-40 °C ... 120 °C
Altitud	2000 m

Código de artículo	1607507
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de producto	ABRBHA
Página del catálogo	Página 174 (C-2-2019)
GTIN	4046356271714
Peso por unidad (incluido el embalaje)	857,534 g
Peso por unidad (sin incluir el embalaje)	857,534 g
Número de tarifa arancelaria	85366990
País de origen	DE

Productos compatibles

Accesorios

Sus ventajas

Protección CEM completa para soluciones de conexión fiables en el entorno industrial

Conexión engastada: confección resistente a las vibraciones y la temperatura

Transmisión fiable de potencias eléctricas elevadas

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(b), 6(b)-II, 6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	49795197-6b87-47da-9dab-7806efa4cb55

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

SL-7ES1N8A8001 - Conector para cables

1607507

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

SL-7ES1N8A8001 - Conector para cables 1607507

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

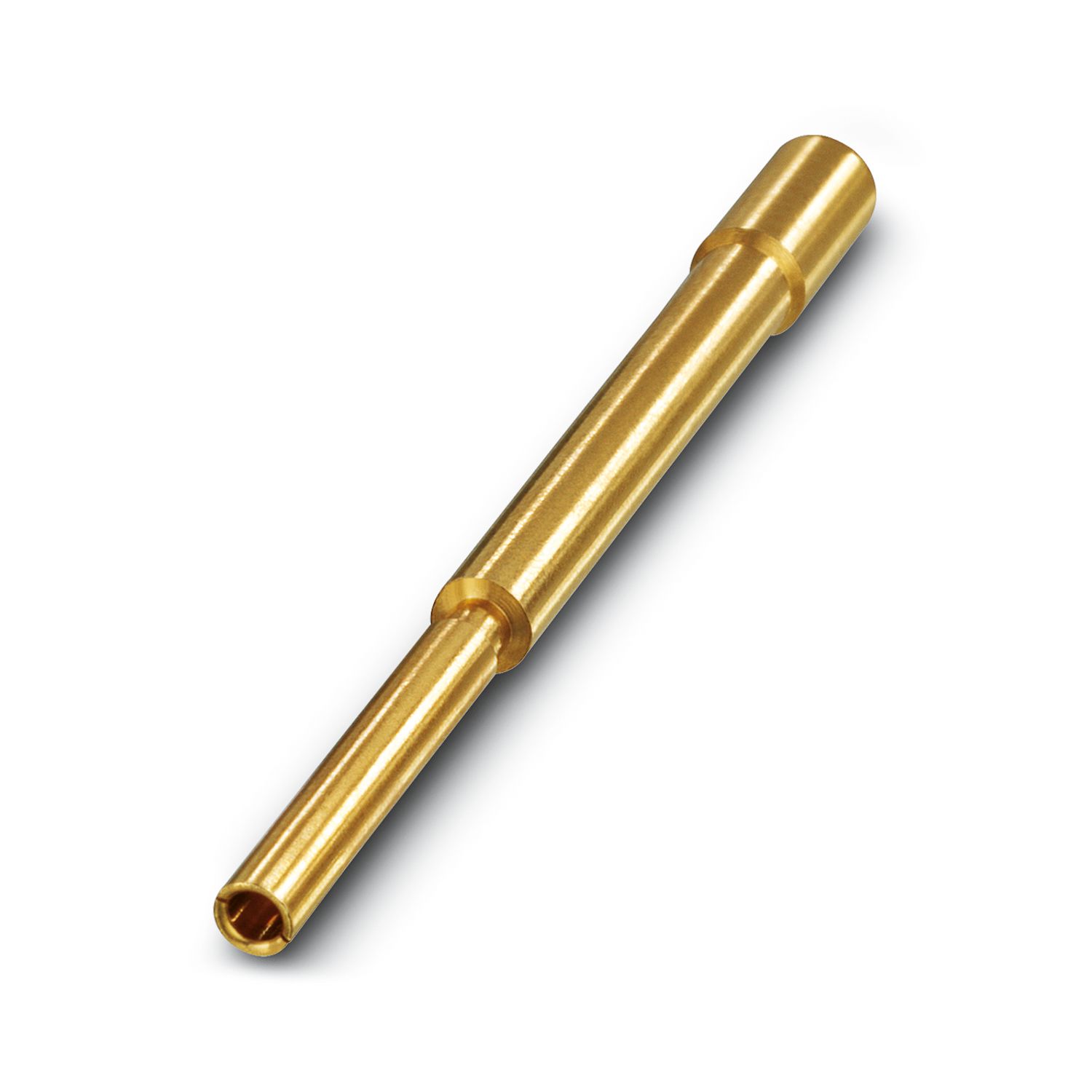

SL-1CKS010 - Contacto crimpado 1607916
