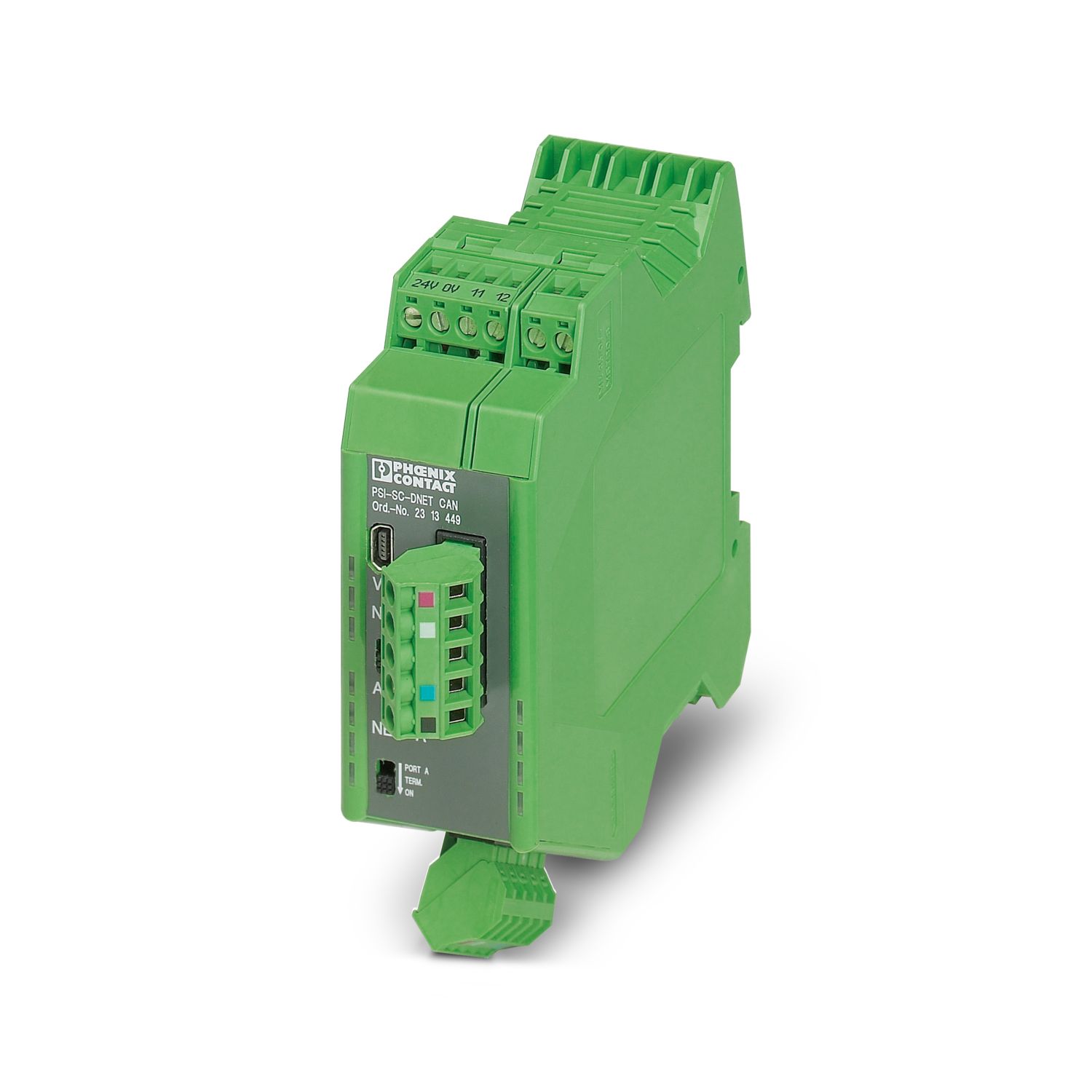

PSI-SC-DNET CAN
-
Acoplador de segmentos
2313449

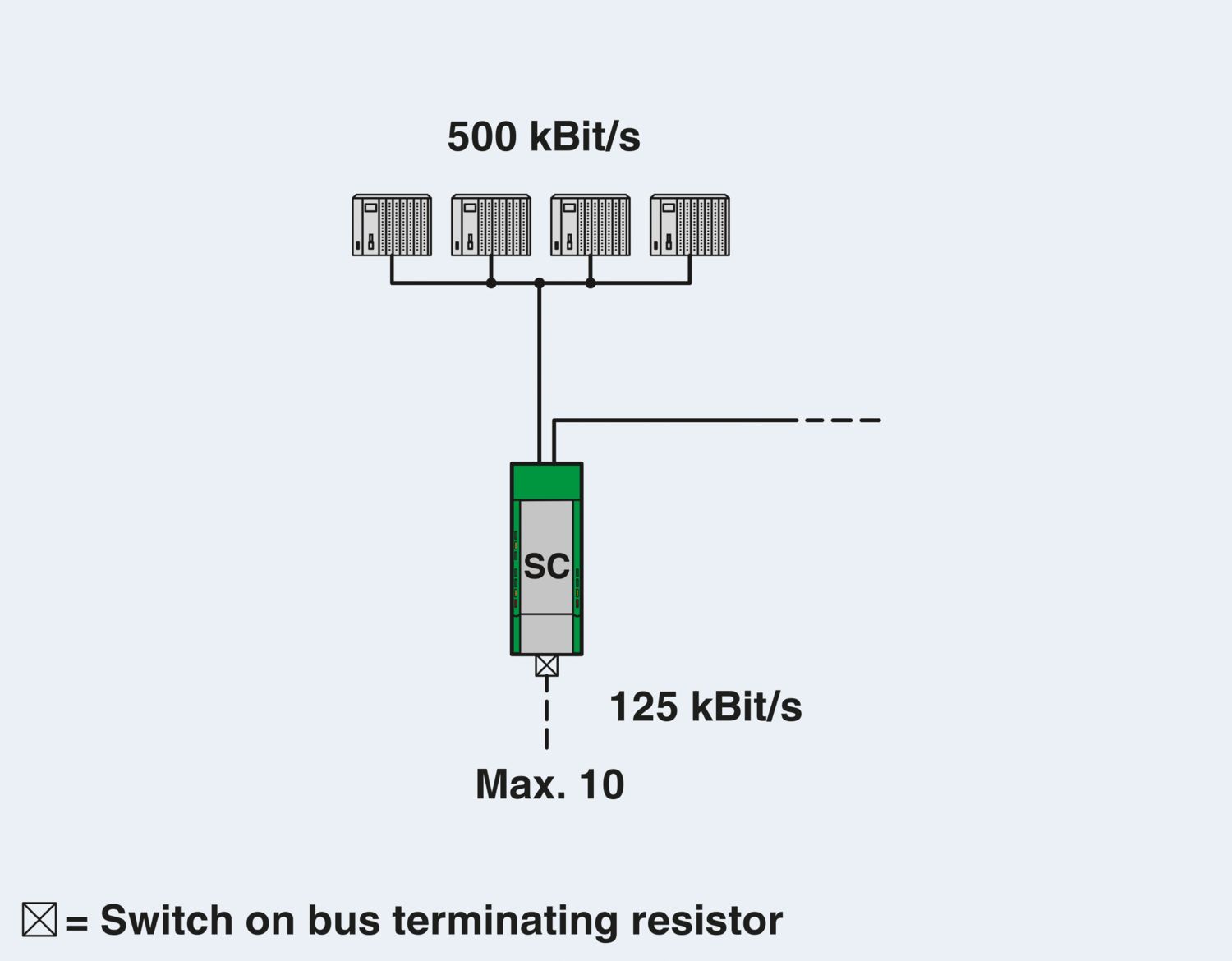

Acoplador de segmentos modular para la separación galvánica y el aumento del alcance para DeviceNet/SDS/CANopen, velocidad de transmisión hasta 1 MBit/s. Distintas velocidades de transmisión configurables en las interfaces por software. Separación galvánica de alta calidad entre las interfaces, para montar sobre carril, alimentación 24 V CC
Descarga gratuita disponible.
Descargas
Detalles de producto

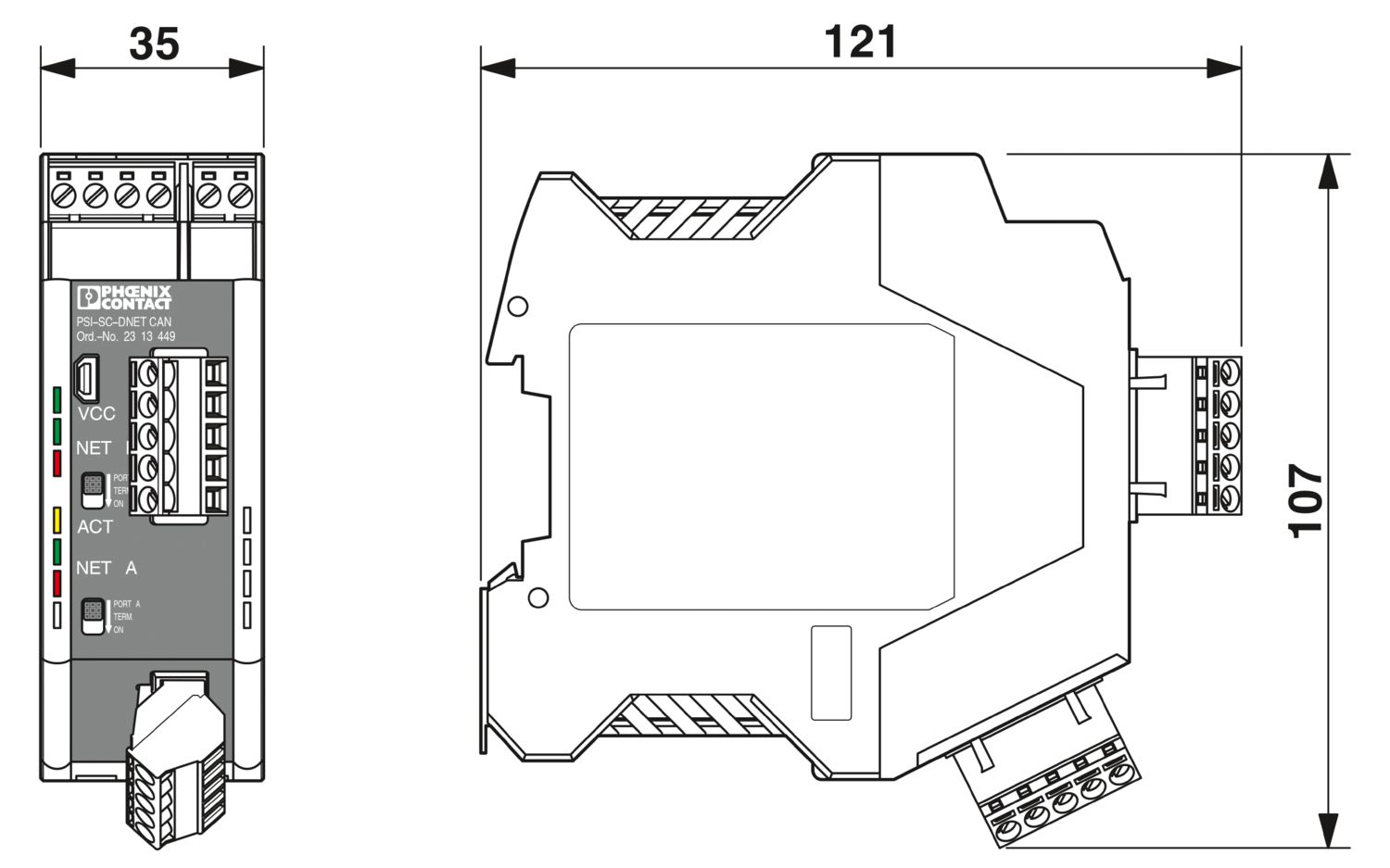

| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Convertidor de interfaces |
| MTTF | 949 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 443 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 181 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| MTBF | 743 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 163 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) |
| Separación galvánica | según EN 60950 |
| VCC // CAN A // CAN B | |
| Potencia disipada máxima con condición nominal | 1,32 W |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff (50 Hz, 1 min.) |
| Alimentación | |
| Tensión de alimentación | 10 V DC ... 30 V DC (a través de borne enchufable de conexión por tornillo COMBICON) |
| Tensión nominal de alimentación | 24 V DC |
| Absorción de corriente típica | 55 mA (24 V DC) |
| Absorción de corriente máxima | 80 mA |
| ≤ 2 A (En caso de funcionamiento en una estación de red a través del conector de bus para carril) | |
| Función | |
| Indicaciones de estado y diagnóstico | LED: VCC (tensión de alimentación), NET A (puerto de estado Mod/Net A), NET B (puerto de estado Mod/Net B), ACT (actividad, tráfico de datos) |
| Conmutar | |
| Denominación Salida | Salida de relé |
| Número de salidas | 1 |
| Tipo de conmutación del contacto | Contacto abierto |
| Tensión mínima de activación | 10 V DC |
| Tensión de conmutación máxima | 30 V DC |
| Corriente constante límite | 500 mA |
| Alimentación | |
| Par de apriete | 0,56 Nm ... 0,79 Nm |
| Distorsión de bits entrada | ± 35 % |
| Distorsión de bits, salida | < 6,25 % |
| Señal | CAN |
| CANopen® | |
| DeviceNet™ | |
| Datos: Interfaz CAN, según ISO/IS 11898 para DeviceNet™, CAN, CANopen® | |
| Velocidad de transmisión serie | ≤ 1000 kbit/s |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
| Número de canales | 2 (CAN_High / CAN_Low) |
| Longitud de transmisión | ≤ 5000 m (En función de la velocidad de transmisión de datos y del protocolo utilizado) |
| Resistencia de cierre | 124 Ω, integrado con opción de conexión |
| integrado con opción de conexión | |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor AWG mín. | 24 |
| Medio de transmisión | 2 hilos, par trenzado, apantallado |
| Formato de fichero/codificación | Bit stuffing, NRZ |
| Datos: Interfaz CAN, según ISO/IS 11898 para DeviceNet™, CAN, CANopen® | |
| Velocidad de transmisión serie | ≤ 1000 kbit/s |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
| Longitud de transmisión | ≤ 5000 m (En función de la velocidad de transmisión de datos y del protocolo utilizado) |
| Resistencia de cierre | 124 Ω, integrado con opción de conexión |
| Esquema de dimensiones |
|
| Anchura | 35 mm |
| Altura | 111 mm |
| Profundidad | 121 mm |
| Color | verde |
| Material (Caja) | PA 6.6-FR |
| Caída libre según IEC 60068-2-32 | : 1 m |
| Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
| Choque según EN 60068-2-27/IEC 60068-2-27 | : 15g, duración 11 ms, impulso de choque en forma de semisinusoide |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex nA IIC T4 Gc X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| UL, EE. UU. / Canadá | |
| Marcado | 508 Listed |
| Construcción naval | |
| Marcado | DNV GL |
| Datos para construcción naval | |
| Temperature | B |
| Humidity | A |
| Vibración | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Resistencia a interferencias | EN 61000-6-2 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55011 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 6 kV |
| Descarga en el aire | ± 8 kV |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 3 GHz |
| Intensidad de campo | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | ± 2 kV |
| Señal | ± 2 kV |
| Observación | Criterio B |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Entrada | ± 0,5 kV |
| Señal | ± 1 kV |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Observación | Criterio A |
| Tensión | 10 V |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55011 |
| Observación | Clase A, campo de aplicación industria |
| Libre de sustancias humectantes de barniz perturbadoras | según la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Separación galvánica | según EN 60950 |
| Líneas de fuga y espacios de aire | |
| Normas/especificaciones | DIN EN 50178, DIN EN 60950 |
| Tipo de montaje | Montaje sobre carril DIN |
Sus ventajas
Velocidades de transmisión de datos hasta 1 MBit/s
Todas las conexiones enchufables con borne de tornillo COMBICON
Combinable modularmente con adaptadores para fibra óptica PSI-MOS mediante conector para carriles
Homologado para el empleo en la zona 2
Separación de 4 vías de alta calidad entre todas las interfaces
