G-INSEC-PG21-M68N-NNES-S
-
Kabelverschraubung
1411200
Kabelverschraubung, Material Verschraubung: Messing, vernickelt, Anwendung: EMV, Kabelaußendurchmesser 13 mm ... 18 mm, Schirmung: ja, Anschlussgewinde: Pg21, Farbe: silberfarben, mit O-Ring
Produktdetails
| Montagehinweis | 1) Flansch der Verschraubung mit dem korrekten Drehmoment im Gehäuse montieren 2) Leitung einführen 3) Überwurfmutter mit dem korrekten Drehmoment festziehen |

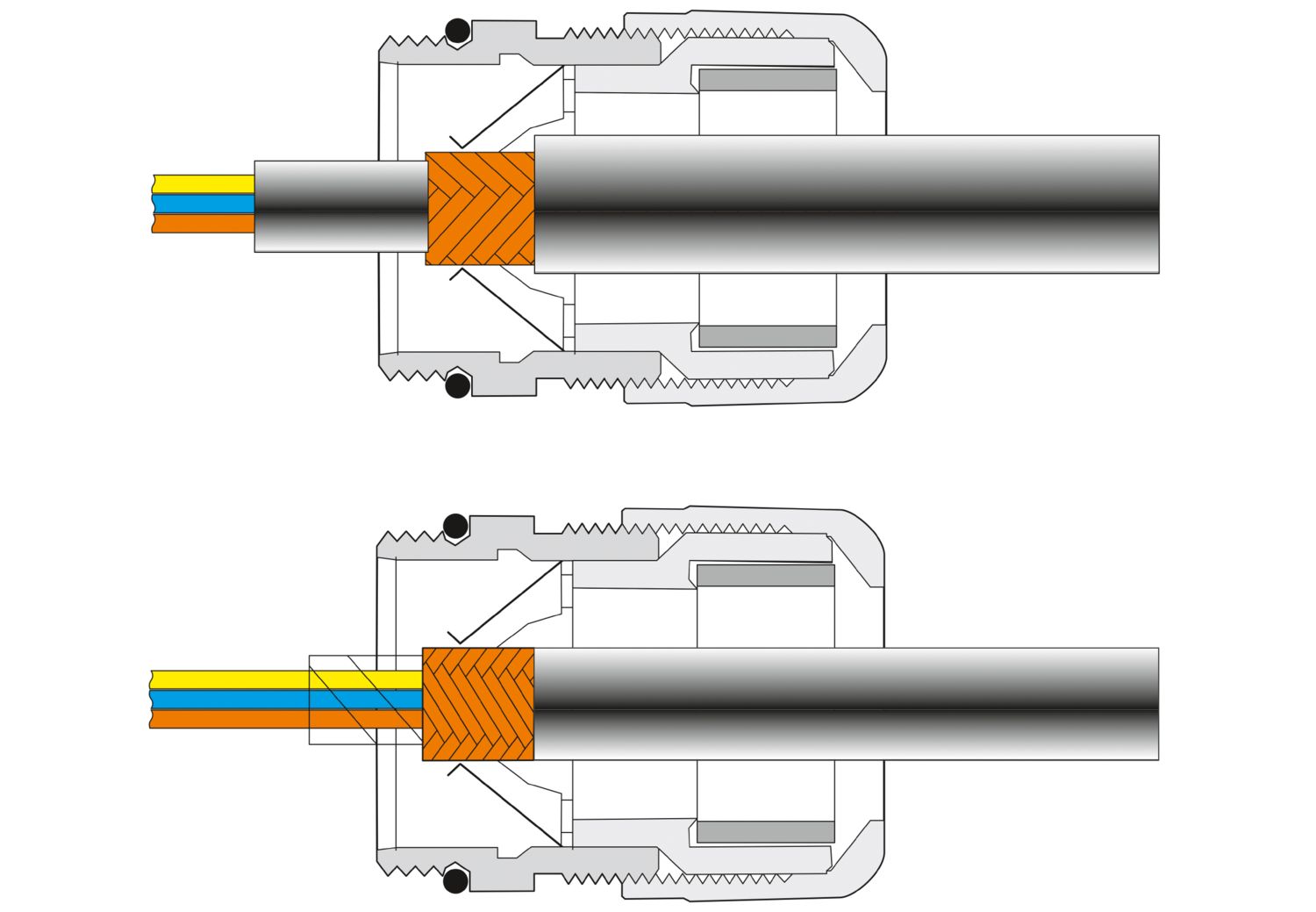

| Methode 1 Außenmantel trennen, jedoch nicht abziehen. Die Leitung durch die Verschraubung führen und anschließend den Außenmantel abziehen. Nun die Leitung zurückziehen bis die Verbindung zwischen Leitungsschirm und Kontaktfeder hergestellt ist. Methode 2 Schirmgeflecht ca. 15 ... 20 mm über den Außenmantel zurückschlagen. Die Leitungen in die Verschraubung einführen bis die Verbindung zwischen Leitungsschirm und Kontaktfeder hergestellt ist. |
| Produkttyp | Kabelverschraubung |
| Anwendung | EMV |
| Anzahl der Leitungen | 1 |
| Hersteller | BIMED |
| Herstellerbezeichnung | BSEM-06 |
| Geschirmt | ja |
| Leitungsdurchmesser ohne Kabelmantel | 11 mm (Durchmesser des Schirmgeflechts) |

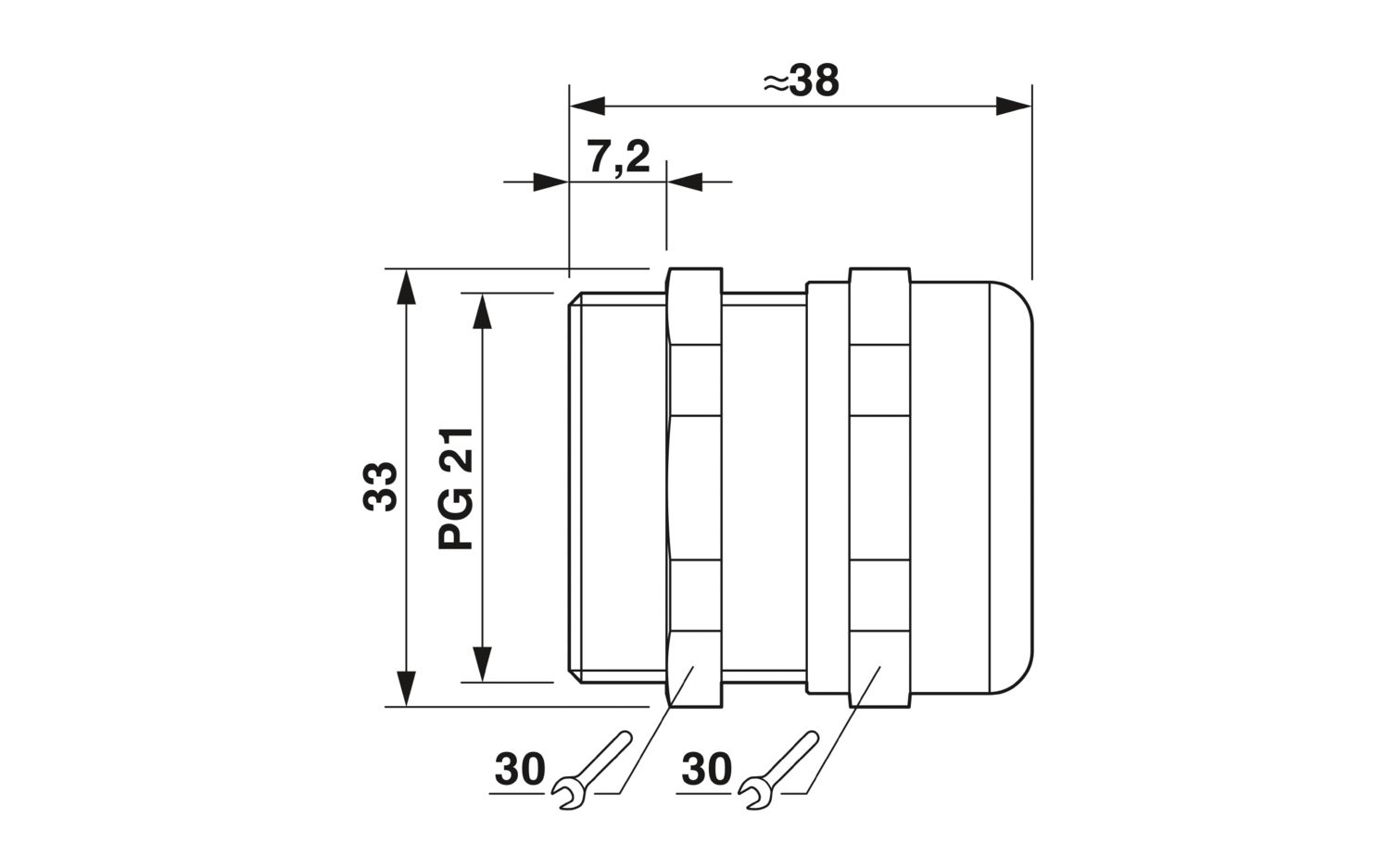

| Maßzeichnung |
|
| Länge | 38 mm |
| Länge Anschlussgewinde | 7,2 mm |
| Bohrlochdurchmesser | 28,4 mm ... 28,6 mm |
| Schlüsselweite Überwurfmutter | 30 mm |
| Schlüsselweite Stutzen | 30 mm |
| Sechskant Eckmaß | 33 mm |
| Gewindeart Anschlussseite | Pg21 |
| Anzugsdrehmoment | 17 Nm (Überwurfmutter: EN 62444) |
| 6 Nm (Stutzen: EN 62444) |
| Farbe | messingfarben |
| Material Klemmkäfig | PA 6 |
| Material Dichtung O-Ring | Perbunan |
| Material Dichtung Kabeldichtung | CR |
| Material Verschraubung | Messing, vernickelt |
| Leitungsaußendurchmesser Leitung 1 | 13 mm ... 18 mm |
| Halogenfreiheit | nein |
| Umgebungsbedingungen | |
| Schutzart | IP68 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (statisch) |
