G-INS-PG48-L68N-NNES-S
-
Kabelverschraubung
1411181
Kabelverschraubung, Material Verschraubung: Messing, vernickelt, Anwendung: Standard, Kabelaußendurchmesser 34 mm ... 44 mm, Schirmung: nein, Anschlussgewinde: Pg48, Farbe: silberfarben, mit O-Ring
Produktdetails
| Montagehinweis | 1) Stutzen der Verschraubung mit dem korrekten Drehmoment im Gehäuse montieren 2) Leitung einführen 3) Überwurfmutter mit dem korrekten Drehmoment festziehen |
| Produkttyp | Kabelverschraubung |
| Anwendung | Standard |
| Anzahl der Leitungen | 1 |
| Hersteller | BIMED |
| Herstellerbezeichnung | BSBC-10 |
| Geschirmt | nein |

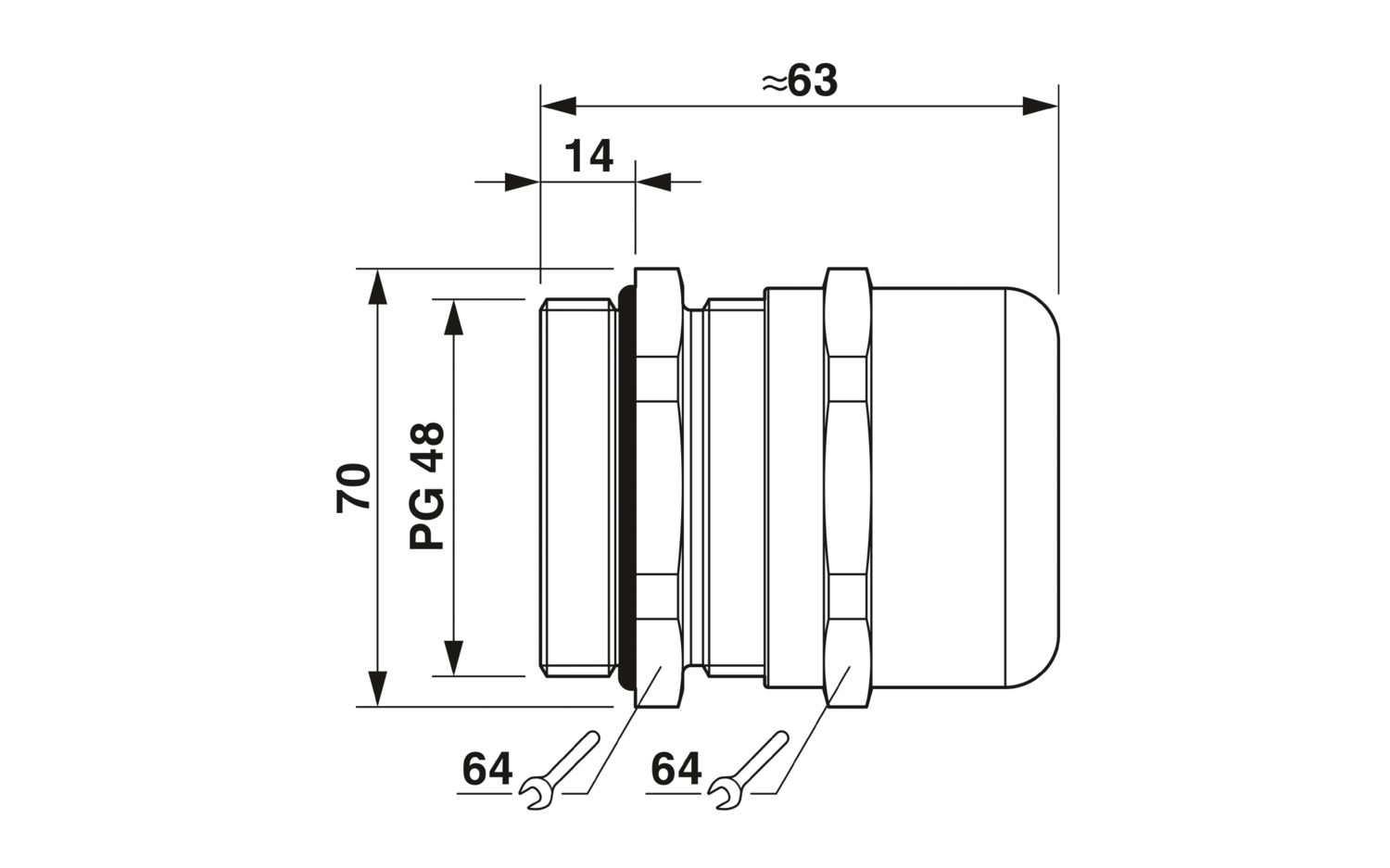

| Maßzeichnung |
|
| Länge | 63 mm |
| Länge Anschlussgewinde | 14 mm |
| Bohrlochdurchmesser | 59,4 mm ... 59,8 mm |
| Schlüsselweite Überwurfmutter | 64 mm |
| Schlüsselweite Stutzen | 64 mm |
| Sechskant Eckmaß | 70 mm |
| Gewindeart Anschlussseite | Pg48 |
| Anzugsdrehmoment | 50 Nm ±2 Nm (Hutmutter) |
| 35 Nm (Stutzen) |
| Farbe | messingfarben |
| Material Klemmkäfig | PA 6 |
| Material Dichtung O-Ring | Perbunan |
| Material Dichtung Kabeldichtung | CR |
| Material Verschraubung | Messing, vernickelt |
| Leitungsaußendurchmesser Leitung 1 | 34 mm ... 44 mm |
| Leitungsaußendurchmesser | 44 mm ... 48 mm (bei UL 514 B) |
| Halogenfreiheit | nein |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP68 (5 bar, 30 min.) | |
| IP69 (DIN EN 60529 / IEC 60529) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (statisch) |
