G-INS-M63-L68L-PNES-BK
-
Kabelverschraubung
1411139
Kabelverschraubung, Material Verschraubung: PA, Anwendung: Standard, Kabelaußendurchmesser 34 mm ... 44 mm, Schirmung: nein, Anschlussgewinde: M63 x 1,5, Farbe: tiefschwarz RAL 9005
Produktdetails
| Montagehinweis | 1) Stutzen der Verschraubung mit dem korrekten Drehmoment im Gehäuse montieren 2) Leitung einführen 3) Überwurfmutter mit dem korrekten Drehmoment festziehen |
| Produkttyp | Kabelverschraubung |
| Anwendung | Standard |
| Anzahl der Leitungen | 1 |
| Hersteller | BIMED |
| Herstellerbezeichnung | BM-30 |
| Geschirmt | nein |
| Ausführung der Zugentlastung | A |
| Kategorie der Schlageinwirkung | 4 |
| Ausführung, Zugentlastung | A |

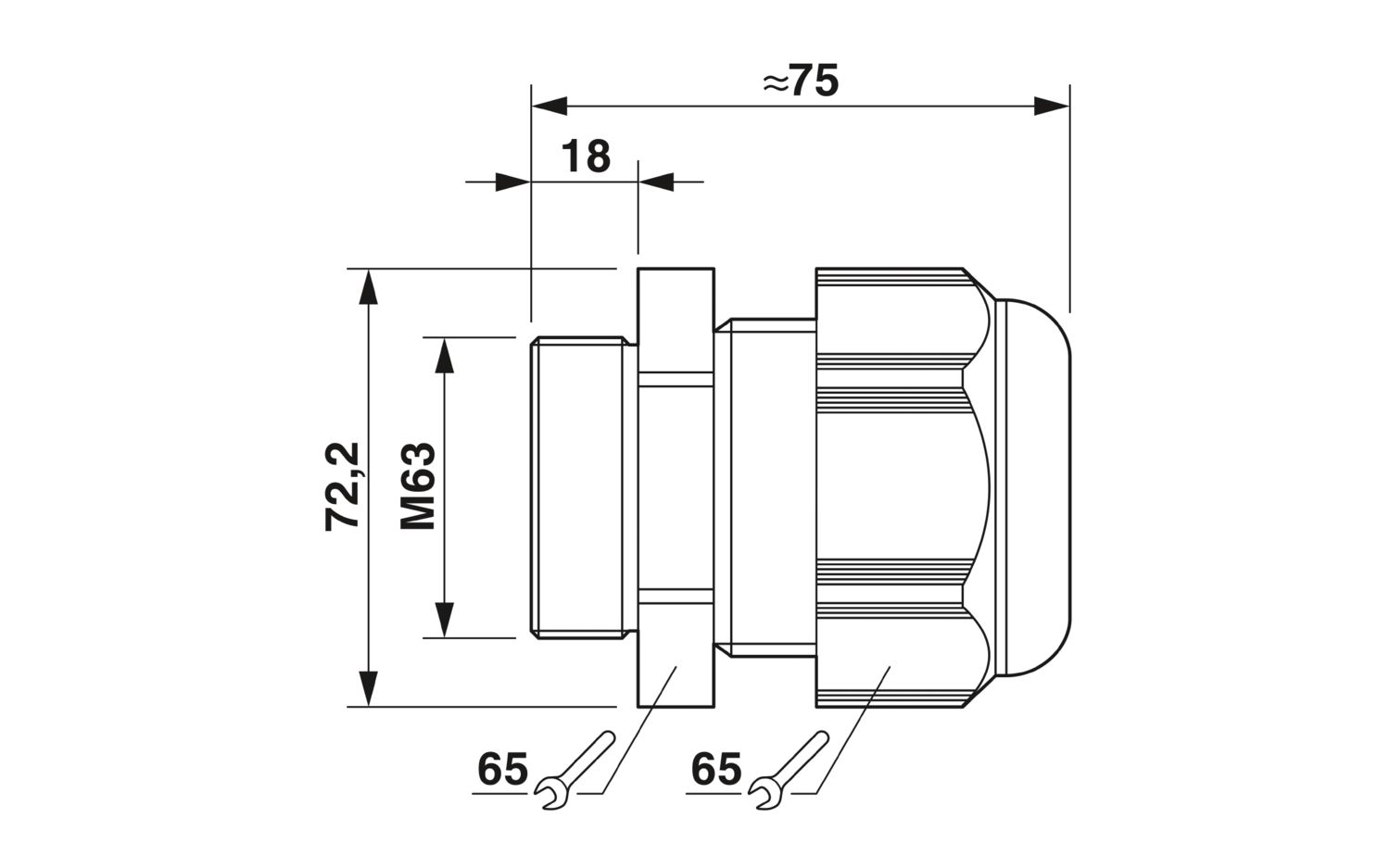

| Maßzeichnung |
|
| Länge | 75 mm |
| Länge Anschlussgewinde | 18 mm |
| Bohrlochdurchmesser | 63,1 mm ... 63,3 mm |
| Schlüsselweite Überwurfmutter | 65 mm |
| Schlüsselweite Stutzen | 65 mm |
| Sechskant Eckmaß | 72,2 mm |
| Gewindeart Anschlussseite | M63 x 1,5 |
| Gewindesteigung | 1,5 mm |
| Anzugsdrehmoment | 20 Nm (Hutmutter) |
| 12 Nm (Stutzen: EN 62444) | |
| 20 Nm (bei UL 514 B: Überwurfmutter) |
| Farbe | schwarz (RAL 9005) |
| Material Gehäuse | PA (Gehäuse) |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Material Dichtung Kabeldichtung | CR |
| Material Verschraubung | PA |
| Leitungsaußendurchmesser Leitung 1 | 34 mm ... 44 mm |
| Leitungsaußendurchmesser | 34 mm ... 44 mm (bei UL 514 B) |
| Halogenfreiheit | nein |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP68 (5 bar / 0,5 h) | |
| Schutzart (NEMA) | 1 |
| 4 | |
| 4X | |
| 12 | |
| 13 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (statisch) |
Ihre Vorteile
Kunststoffmaterial entspricht UL 746C f1
