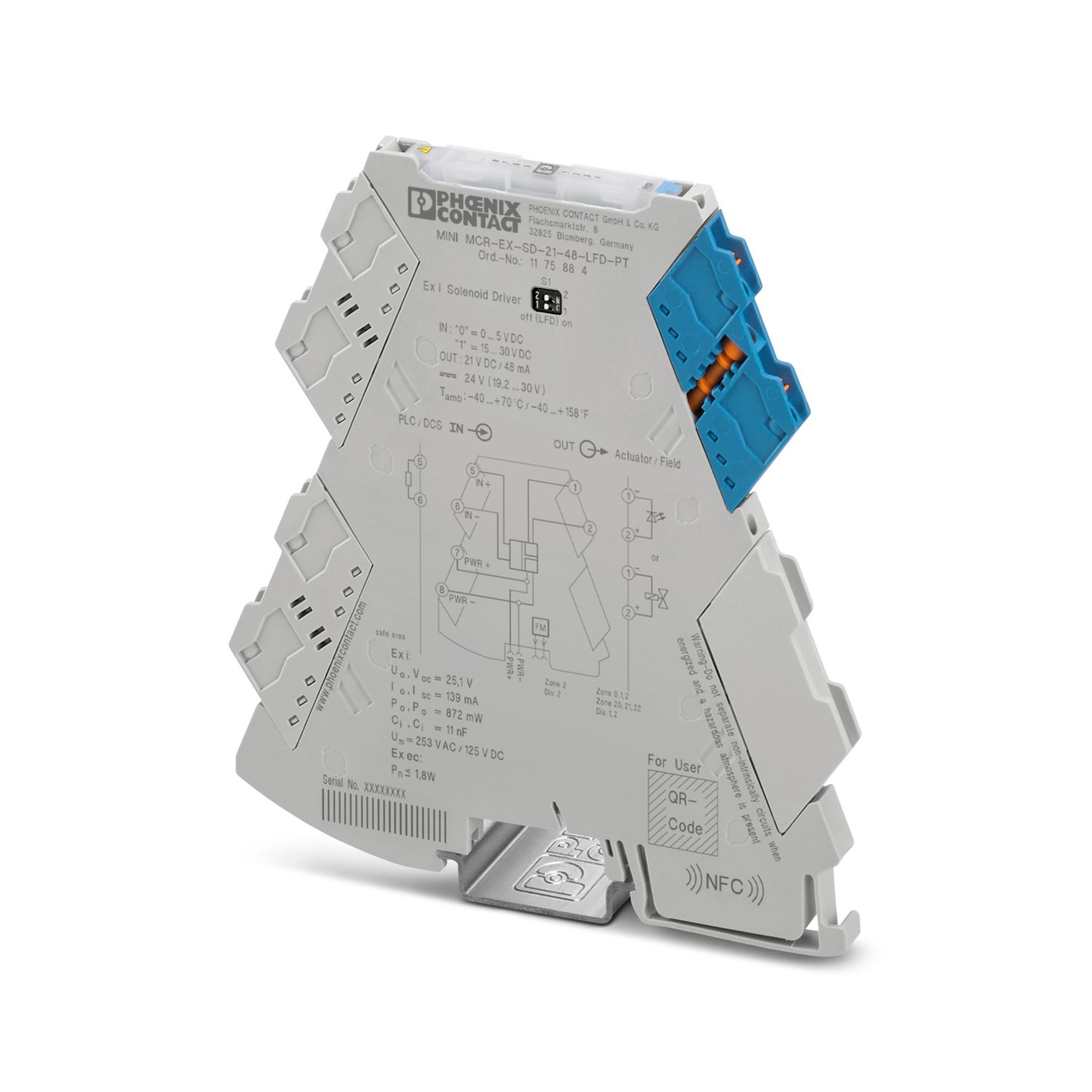

MINI MCR-EX-SD-21-48-LFD-PT - Ventilsteuerbaustein - 1175884

Produktdetails

Technische Daten

Artikeleigenschaften

Produkttyp	Ventilsteuerbaustein
Produktfamilie	MINI Analog Pro

Elektrische Eigenschaften

Einschaltzeit	< 50 ms
Galvanische Trennung zwischen Eingang und Ausgang	ja
Leitungsüberwachung	Leitungsfehlererkennung
Galvanische Trennung
Überspannungskategorie	II (≤ 5000 m)
Verschmutzungsgrad	2 (≤ 5000 m)
Galvanische Trennung Eingang/Versorgung IEC/EN 61010-1
Normen/Bestimmungen	IEC/EN 61010-1
Bemessungsisolationsspannung	250 V_eff
Prüfspannung	2,5 kV AC (50 Hz, 60 s)
Isolierung	doppelte/verstärkte Isolierung
Galvanische Trennung Ausgang/Versorgung, Eingang IEC/EN 61010-1
Normen/Bestimmungen	IEC/EN 61010-1
Bemessungsisolationsspannung	300 V_eff
Prüfspannung	2,5 kV AC (50 Hz, 60 s)
Isolierung	doppelte/verstärkte Isolierung
Galvanische Trennung Ausgang/Eingang, Versorgung IEC/EN 60079-11
Normen/Bestimmungen	IEC/EN 60079-11
Bemessungsisolationsspannung	265 V_eff
Galvanische Trennung Ausgang/Eingang, Versorgung IEC/EN 60079-7
Normen/Bestimmungen	IEC/EN 60079-7
Bemessungsisolationsspannung	251 V_eff
Versorgung
Versorgungsnennspannung	24 V DC
Versorgungsspannungsbereich	19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)
Leistungsaufnahme	< 1,7 W

Eingangsdaten

Signal: Logik
Anzahl der Eingänge	1
Schaltpegel "0"-Signal	0 V DC ... 5 V DC
Schaltpegel "1"-Signal	15 V DC ... 30 V DC
Eingangsstrom	< 3 mA
Eingangsimpedanz	> 1 MΩ (hochohmig bei Leitungsfehler am Ausgang)
Leitungsfehlererkennung	< 25 Ω (Kurzschluss)
	> 10 kΩ (Leitungsbruch)

Ausgangsdaten

Melden: Fehlermeldeausgang
Art des Ausgangssignals	Transistorausgang über T-BUS
Signal: Spannung
Beschreibung des Ausgangs	eigensicher
Anzahl der Ausgänge	1
Ausgangsspannung	≥ 12,2 V DC (48 mA)
Ausgangswiderstand	≥ 181 Ω (Innenwiderstand R_i)
Strombegrenzung	> 48 mA (mit Leitungsfehlererkennung)
Ansprechzeit	< 20 ms
Leerlaufspannung	> 21 V DC
Kurzschlussfest	ja
Leitungsfehlererkennung	> 10 kΩ (Leitungsbruch)
	< 25 Ω (Kurzschluss)
	ein-/ausschaltbar über DIP-Schalter

Anschlussdaten

Anschlussart	Push-in-Anschluss
Abisolierlänge	10 mm
Leiterquerschnitt starr	0,2 mm² ... 2,5 mm² (mit Aderendhülse)
	0,14 mm² ... 2,5 mm² (ohne Aderendhülse)
Leiterquerschnitt flexibel	0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12 (flexibel)

Ex-Daten

Ex-Installation (EPL)	Gc
Ex-Installation (EPL)		Div. 2
Ex i-Stromkreise (EPL)	Ga
		Da
		Ma
		Div. 1
Sicherheitstechnische Daten
Max. innere Induktivität L_i	vernachlässigbar
Max. innere Kapazität C_i	11 nF
Max. Ausgangsspannung U_o	25,1 V
Max. Ausgangsstrom I_o	139 mA
Max. Ausgangsleistung P_o	872 mW
Sicherheitstechnische Maximalspannung U_m	253 V AC
Sicherheitstechnische Maximalspannung U_m		125 V DC
IIA (einfacher Stromkreis): max. äußere Induktivität L_o / max. äußere Kapazität C_o	10 mH / 2,92 µF
IIB/IIIC (einfacher Stromkreis): max. äußere Induktivität L_o / max. äußere Kapazität C_o	5 mH / 819 nF
IIC (einfacher Stromkreis): max. äußere Induktivität L_o / max. äußere Kapazität C_o	1,5 mH / 97 nF
I (einfacher Stromkreis): max. äußere Induktivität L_o / max. äußere Kapazität C_o	15 mH / 4,84 µF

Signalisierung

Fehleranzeige	LED rot

Maße

Breite	6,2 mm
Höhe	109,81 mm
Tiefe	119,2 mm

Materialangaben

Farbe	grau (RAL 7042)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)	5 % ... 95 % (keine Betauung)
Höheneinsatzbereich (IEC/EN 61010-1)
Höhenbereich	> 2000 m ... 3000 m
Umgebungstemperatur (Betrieb)	-40 °C ... 63 °C
Bemessungsisolationsspannung	300 V_eff (Ausgang/Versorgung, Eingang)
Bemessungsisolationsspannung		250 V_eff (Eingang / Versorgung)
Isolierung	doppelte/verstärkte Isolierung
Höheneinsatzbereich (IEC/EN 61010-1)
Höhenbereich	> 3000 m ... 4000 m
Umgebungstemperatur (Betrieb)	-40 °C ... 56 °C
Bemessungsisolationsspannung	300 V_eff (Ausgang/Versorgung, Eingang)
Bemessungsisolationsspannung		250 V_eff (Eingang / Versorgung)
Isolierung	doppelte/verstärkte Isolierung
Höheneinsatzbereich (IEC/EN 61010-1)
Höhenbereich	> 4000 m ... 5000 m
Umgebungstemperatur (Betrieb)	-40 °C ... 49 °C
Bemessungsisolationsspannung	150 V_eff (Eingang/Ausgang/Versorgung)
Isolierung	doppelte/verstärkte Isolierung
Höheneinsatzbereich (IEC/EN 60079-11)
Höhenbereich	> 2000 m ... 3000 m
Umgebungstemperatur (Betrieb)	-40 °C ... 63 °C
Sicherheitstechnische Maximalspannung U_m	121 V AC
Sicherheitstechnische Maximalspannung U_m		110 V DC
Bemessungsisolationsspannung	150 V_eff (Ausgang/Eingang, Versorgung)
Höheneinsatzbereich (IEC/EN 60079-11)
Höhenbereich	> 3000 m ... 4000 m
Umgebungstemperatur (Betrieb)	-40 °C ... 56 °C
Sicherheitstechnische Maximalspannung U_m	33 V AC/DC
Bemessungsisolationsspannung	60 V_eff (Ausgang/Eingang, Versorgung)
Höheneinsatzbereich (IEC/EN 60079-11)
Höhenbereich	> 4000 m ... 5000 m
Umgebungstemperatur (Betrieb)	-40 °C ... 49 °C
Sicherheitstechnische Maximalspannung U_m	33 V AC/DC
Bemessungsisolationsspannung	60 V_eff (Ausgang/Eingang, Versorgung)
Höheneinsatzbereich (IEC/EN 60079-7)
Höhenbereich	> 2000 m ... 3000 m
Umgebungstemperatur (Betrieb)	-40 °C ... 63 °C
Bemessungsisolationsspannung	162 V_eff (Ausgang/Eingang, Versorgung)
Höheneinsatzbereich (IEC/EN 60079-7)
Höhenbereich	> 3000 m ... 4000 m
Umgebungstemperatur (Betrieb)	-40 °C ... 56 °C
Bemessungsisolationsspannung	60 V_eff (Ausgang/Eingang, Versorgung)
Höheneinsatzbereich (IEC/EN 60079-7)
Höhenbereich	> 4000 m ... 5000 m
Umgebungstemperatur (Betrieb)	-40 °C ... 49 °C
Bemessungsisolationsspannung	60 V_eff (Ausgang/Eingang, Versorgung)

Zulassungen

CE
Zertifikat	CE-konform
ATEX
Kennzeichnung	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Zertifikat	TÜV 21 ATEX 8651 X
IECEx
Kennzeichnung	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Zertifikat	IECEx TUR 21.0043 X
CCC / China-Ex
Kennzeichnung	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Zertifikat	2023122310116238
UL, USA / Kanada
Kennzeichnung	UL 61010-2-201 Listed
		Class I, Div. 1, Groups A, B, C, D
		Class II, Div. 1, Groups E, F, G
		Class III, Div. 1
		Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA
		Class I, Div. 2, Groups A, B, C, D T4
		Class I, Zone 2
		AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc
		Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X
		Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X
		Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X
Zertifikat	, C.D.-No 097285872
Schiffbau-Zulassung
Zertifikat	DNV TAA00003FZ
Safety Integrity Level (SIL, IEC 61508)
Kennzeichnung	3
INMETRO
Kennzeichnung	[Ex ia Ma] I
		[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Zertifikat	DNV 23.0189 X
Schiffbau-Daten
Temperature	B
Humidity	B
Vibration	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

EMV-Daten

Elektromagnetische Verträglichkeit	Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich, NAMUR NE 21
Störfestigkeit	IEC/EN 61000-6-2
Störfestigkeit	IEC/EN 61326-3-2
Störabstrahlung
Normen/Bestimmungen	IEC/EN 61000-6-4

Normen und Bestimmungen

GB Standard
Normen/Bestimmungen	GB/T 3836.1
	GB/T 3836.3
	GB/T 3836.4

Kaufmännische Daten

Artikelnummer	1175884
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	J1 - MSR-Technik
Produktschlüssel	DK1224
GTIN	4063151206611
Gewicht pro Stück (inklusive Verpackung)	118,5 g
Gewicht pro Stück (exklusive Verpackung)	88 g
Zolltarifnummer	85437090
Ursprungsland	DE

Klassifikationen

Zulassungen

Environmental product compliance

ECLASS-13.0	27210120
ECLASS-15.0	27210120

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	07a78595-8cc9-479c-93a0-d9eac8d2d902
