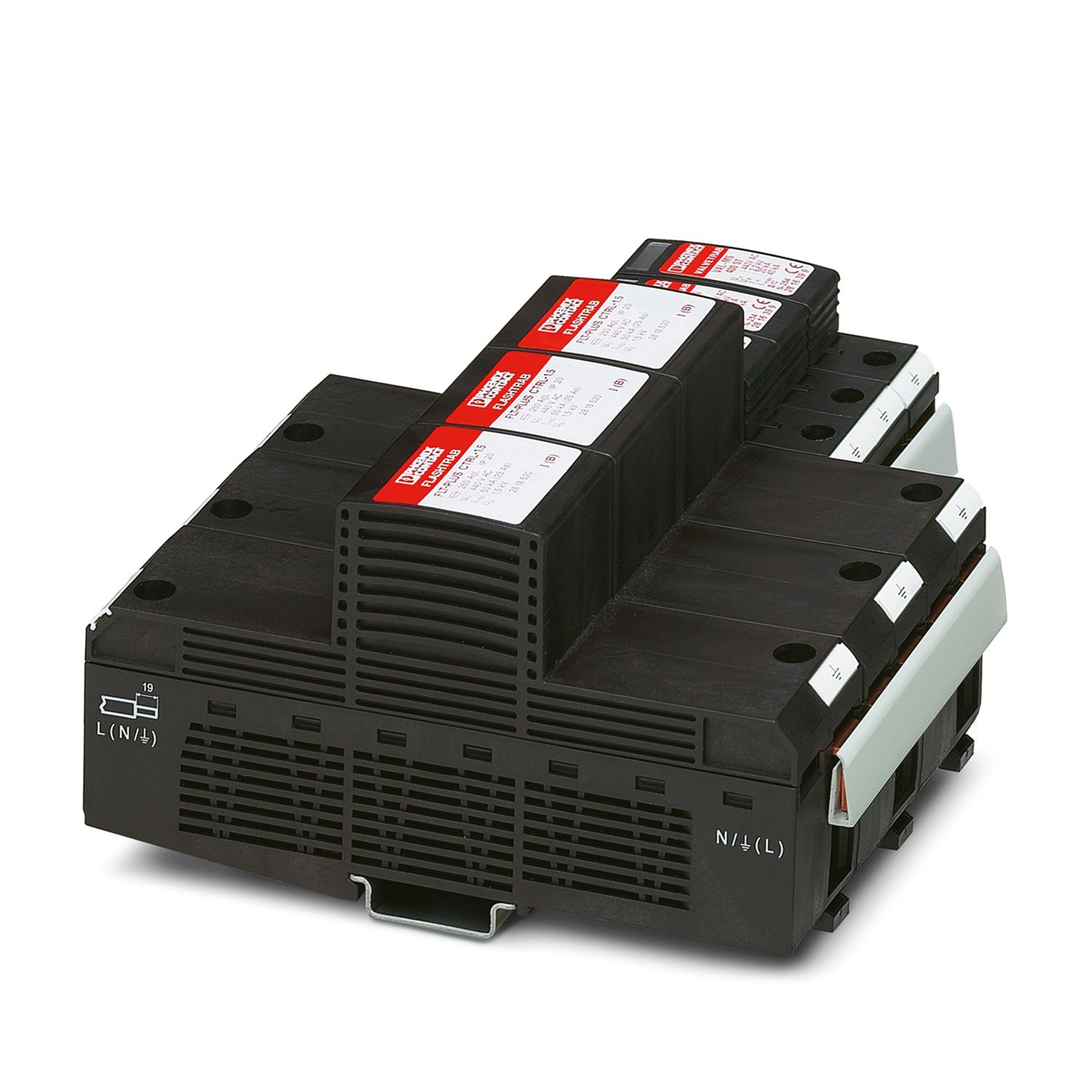

POWERSET BC/3-PLUS
-
Überspannungsschutzgerät Typ 1/2
2858519
AEC-Ableiterkombination, bestehend aus 3 x FLT-PLUS CTRL- 1,5 und 3 x VAL-MS 400, inkl. Brücken und Beschriftung
Produktdetails
| IEC-Prüfklasse | I + II |
| EN Type | T1 + T2 |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Meldung Überspannungsschutz defekt | optisch (Typ 2-Ableiter) |
| Nennspannung UN | 230 V AC |
| 400 V AC |
| FLT... | |
| Schraubengewinde | M6 |
| Anzugsdrehmoment min | 8 Nm |
| Abisolierlänge | 19 mm |
| Leiterquerschnitt flexibel min. | 16 mm² |
| Leiterquerschnitt flexibel max. | 35 mm² |
| Leiterquerschnitt starr min | 10 mm² |
| Leiterquerschnitt starr max | 50 mm² |
| Maßzeichnung |
|
| Breite | 159,6 mm |
| Höhe | 153,5 mm |
| Tiefe | 80,5 mm |
| Material Gehäuse | PBT/PA-F/PA 6.6-FR |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | 3L-N/PE |
| Schutzpegel Up (L-PE) | ≤ 1,5 kV |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (gL) |
| Montageart | Tragschiene: 35 mm |
