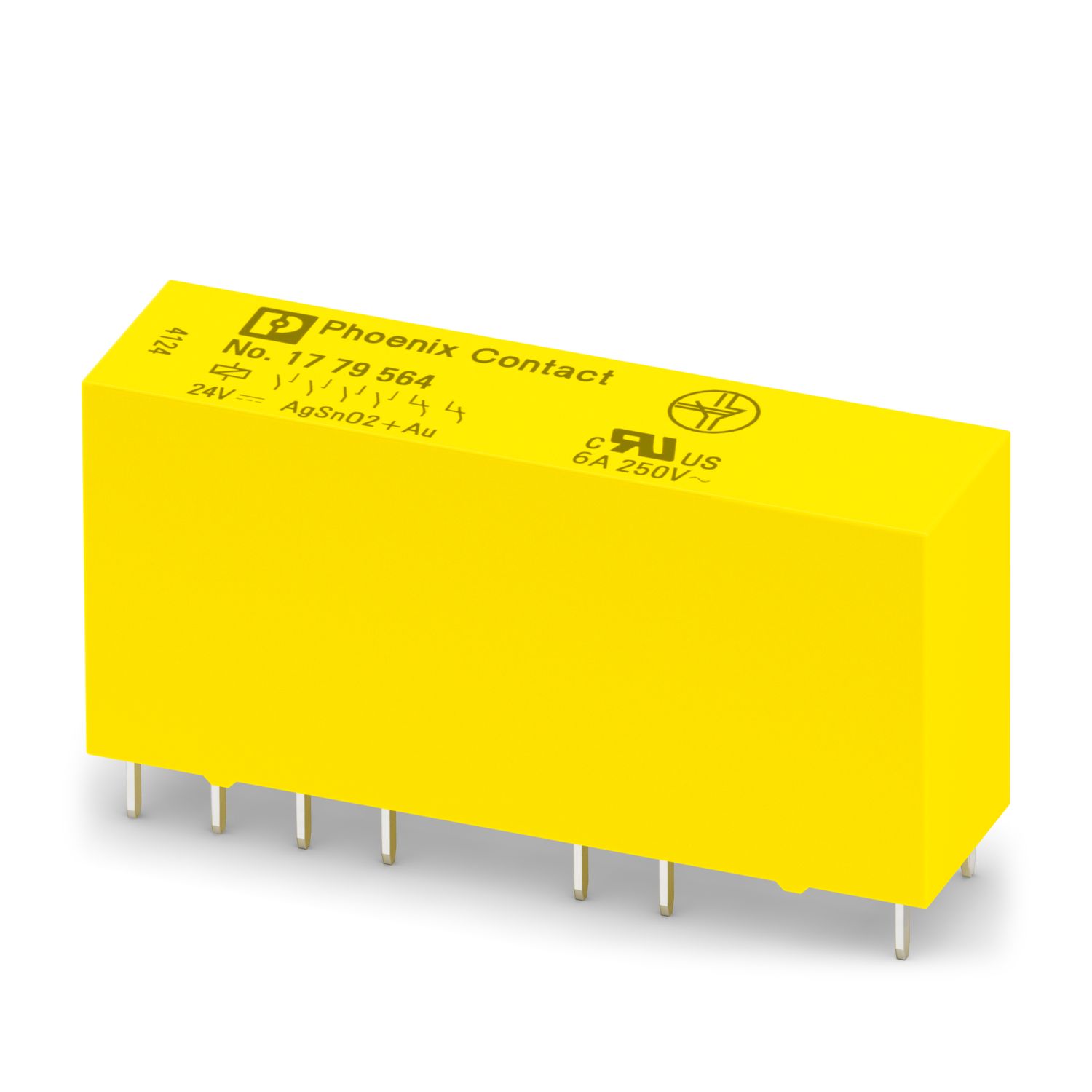

REL-SR- 24DC/4X1AU/2X2AU/FG
-
Sicherheitsrelais
1779564
Sicherheitsrelais mit zwangsgeführten Kontakten gemäß DIN EN 61810-3, Kontaktausführung: 6 Wechsler, Mehrlagen-Goldkontakt. Die Anforderungen für Typ A gemäß DIN EN 61810-3 werden erfüllt, wenn die Beschaltung als 4 Schließer/2 Öffner erfolgt.
Produktdetails
| Produkttyp | Einzelrelais |
| Anwendung | Zwangsgeführte Kontakte |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | ca. 107 Schaltspiele |
| Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Isolationseigenschaften: Luft- und Kriechstrecken zwischen Spule- und Kontaktseite | |
| Isolierung | verstärkte Isolierung |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Datenpflegestand | |
| Datum letzte Datenpflege | 15.07.2025 |
| Maximale Verlustleistung bei Nennbedingung | 0,5 W |
| Prüfspannung | 4 kVeff (50 Hz, 1 min.) |
| 2,5 kVeff (50 Hz, 1 min.) | |
| 1,5 kVeff (50 Hz, 1 min.) | |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 4 kV |
| Luft- und Kriechstrecken zwischen Spule- und Kontaktseite | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 6 kV |
| Erregerseite | |
| Eingangsnennspannung UN | 24 V DC |
| Eingangsspannungsbereich | 20,4 V DC ... 26,4 V DC |
| Eingangsspannungsbereich bezogen auf UN | siehe Diagramm |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb (Polung) | ungepolt |
| Typischer Eingangsstrom bei UN | 30 mA |
| Eingangsverlustleistung bei UN | 0,72 W |
| Ansprechzeit typisch | 15 ms |
| Rückfallzeit typisch | 10 ms |
| Spulenspannung | 24 V DC |
| Schutzbeschaltung | Freilaufdiode |
| Statusanzeige | LED (gelb) |
| Schalten | |
| Kontaktausführung | 2 Wechsler, zwangsgeführt |
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgSnO2, +AU |
| Schaltspannung maximal | 250 V AC/DC |
| Grenzdauerstrom | 6 A |
| Abschaltleistung (ohmsche Last) maximal | 144 W (24 V DC) |
| 180 W (30 V DC) | |
| 1500 VA (250 V AC) | |
| Zwangsgeführte Kontakte gemäß EN 61810-3 | Typ B |
| Breite | 13 mm |
| Höhe | 24 mm |
| Tiefe | 50 mm |
| Umgebungsbedingungen | |
| Schutzart (Relais) | RT II (Relais) |
| Schutzart (Einbauort) | IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 2000 m |
| Normen/Bestimmungen | EN 61810-1 |
| EN 61810-3 | |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Normen/Bestimmungen | EN 60947-5-1 |
| Luft- und Kriechstrecken zwischen Spule- und Kontaktseite | |
| Normen/Bestimmungen | EN 60947-5-1 |
| Montageart | Steckmontage |
| Montagehinweis | anreihbar ohne Abstand |
| Einbaulage | beliebig |
| Artikelnummer | 1779564 |
| Verpackungseinheit | 10 Stück |
| Mindestbestellmenge | 10 Stück |
| Produktschlüssel | DK69DE |
| GTIN | 4067923396524 |
| Gewicht pro Stück (inklusive Verpackung) | 30 g |
| Gewicht pro Stück (exklusive Verpackung) | 23 g |
| Ursprungsland | CN |
