SAC-HZ-4P-M12MR/ 2,0-542 BK
-
Sensor-/Aktor-Kabel
1409571

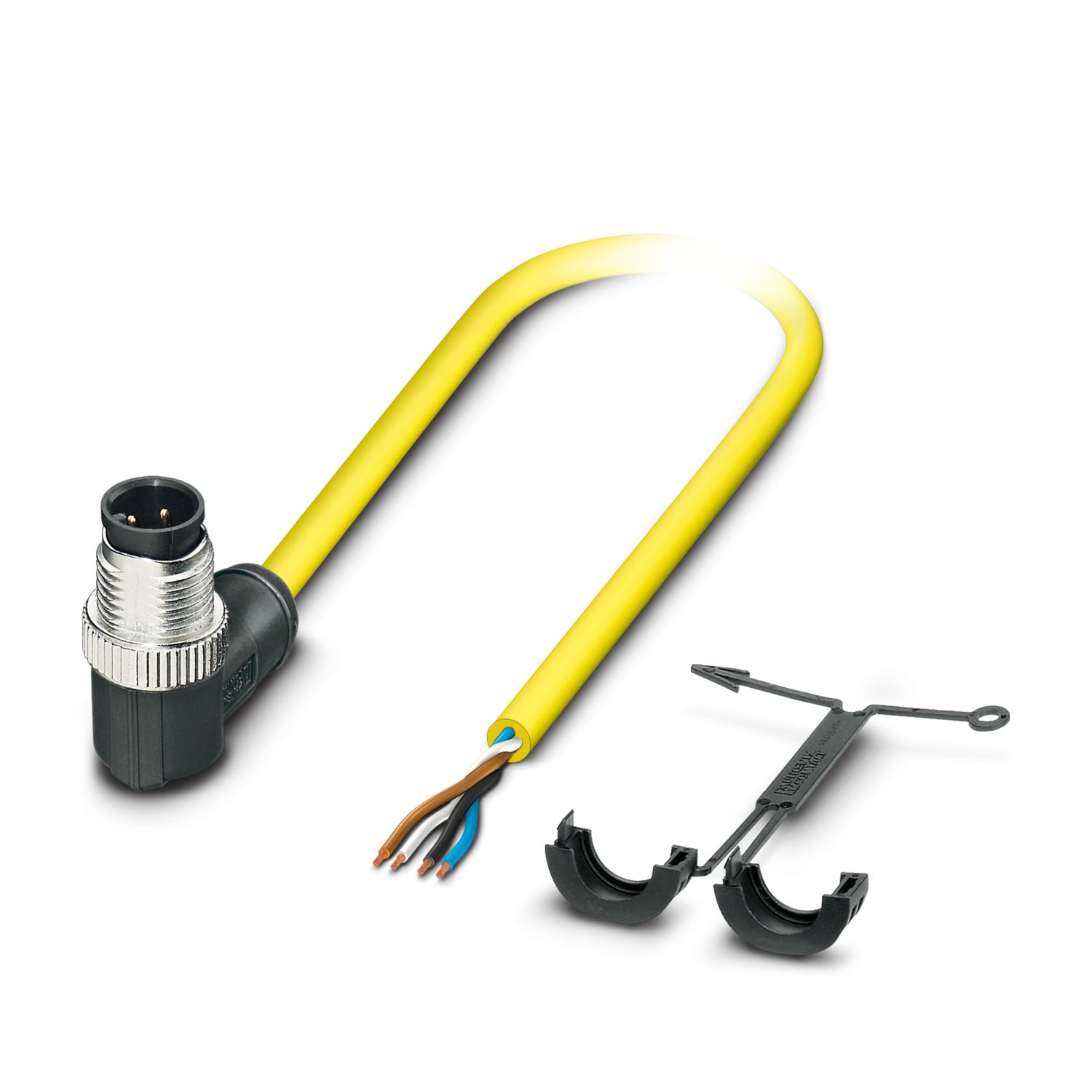

Sensor-/Aktor-Kabel, 4-polig, PVC, gelb, Stecker gewinkelt M12 SPEEDCON, Kodierung: A, auf freies Leitungsende, Kabellänge: 2 m
Produktdetails
| Allgemein | Diese konfektionierten Kabel sind nach UL/cUL für den Einsatz in Ex-Bereichen der Klasse I, Division 2 (CID2) zugelassen. |
| Produkttyp | Sensor-/Aktor-Kabel |
| Anwendung | US-Kabel für Ex-Bereiche |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Außenmantel, Material | PVC |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 250 V AC |
| 250 V DC | |
| Nennstrom IN | 4 A |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Leiteranschluss | |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
| Anschluss 1 | |
| Bauform | Stecker gewinkelt M12 SPEEDCON |
| Verriegelungsart | SPEEDCON |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | freies Leitungsende |
| Leitungslänge | 2 m |
| PVC gelb 105 °C [542] | |
| Maßzeichnung |
|
| Leitungsgewicht | 36 kg/km |
| UL AWM Style | 2517 (105 °C / 300 V) |
| Polzahl | 4 |
| Geschirmt | nein |
| Leitungstyp | PVC gelb 105 °C [542] |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| AWG Signalleitung | 22 |
| Aderdurchmesser inklusive Isolierung | 1,27 mm ±0,03 mm |
| Leitungsaußendurchmesser | 5,00 mm ±0,2 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | gelb |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | PVC |
| Einzelader, Farbe | braun, blau, schwarz, weiß |
| Gesamtverseilung | 4 Adern längsverseilt |
| Leiterwiderstand max. | max. 50,5 Ω/km (20 °C) |
| Isolationswiderstand | ≥ (550 M Ohm/m bei 500 V) |
| Nennspannung Kabel | 300 V |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Kleinster Biegeradius, beweglich verlegt | 40 mm |
| Flammwidrigkeit | FT4 |
| Sonstige Beständigkeit | UV-beständig |
| Besondere Eigenschaften | UL Standards PLTC und ITC |
| Umgebungstemperatur (Betrieb) | -30 °C ... 105 °C (Kabel, feste Verlegung) |
| -5 °C ... 105 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -25 °C ... 90 °C (Stecker/Buchse) |
| Konformität/Zulassungen | |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
