UL Listed
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 30 V | 1,5 A |
cUL Listed
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 30 V | 1,5 A |
SAC-8P-M 8MS/ 0,3-PUR/M 8FS SH
-
Sensor-/Aktor-Kabel
1404133
Sensor-/Aktor-Kabel, 8-polig, PUR halogenfrei, schwarzgrau RAL 7021, geschirmt, Stecker gerade M8, Kodierung: A, auf Buchse gerade M8, Kodierung: A, Kabellänge: 0,3 m
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel |
| Anwendung | Standard |
| Polzahl | 8 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | A |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 30 V AC |
| 30 V DC | |
| Nennstrom IN | 1,5 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Leiteranschluss | |
| Anzugsdrehmoment | 0,2 Nm (M8-Steckverbinder) |
| Anschluss 1 | |
| Bauform | Stecker gerade M8 |
| Polzahl | 8 |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | Buchse gerade M8 |
| Polzahl | 8 |
| Kodierungsart | A |
| Leitungslänge | 0,3 m |
| PUR halogenfrei schwarz [PUR] | |

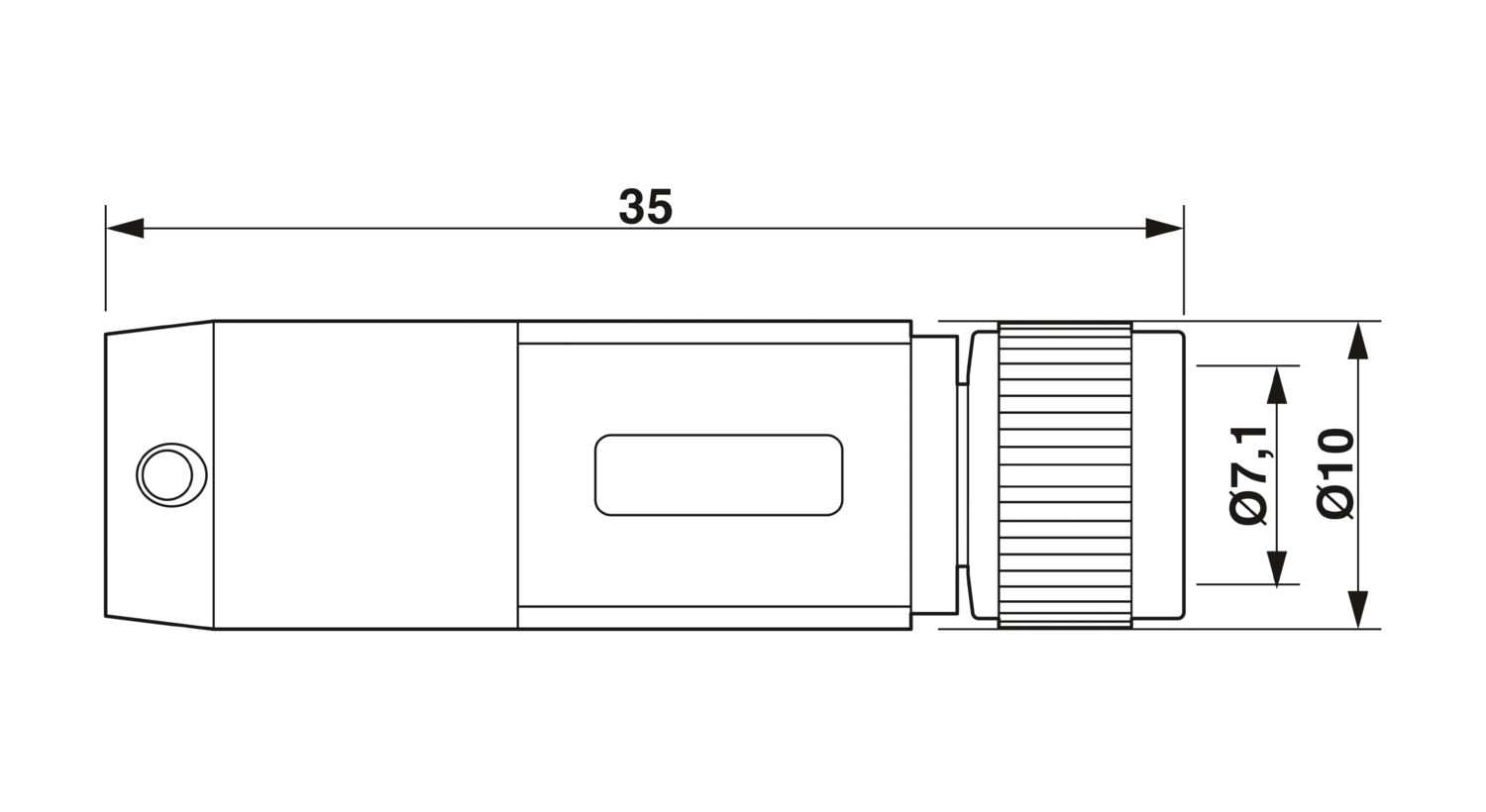

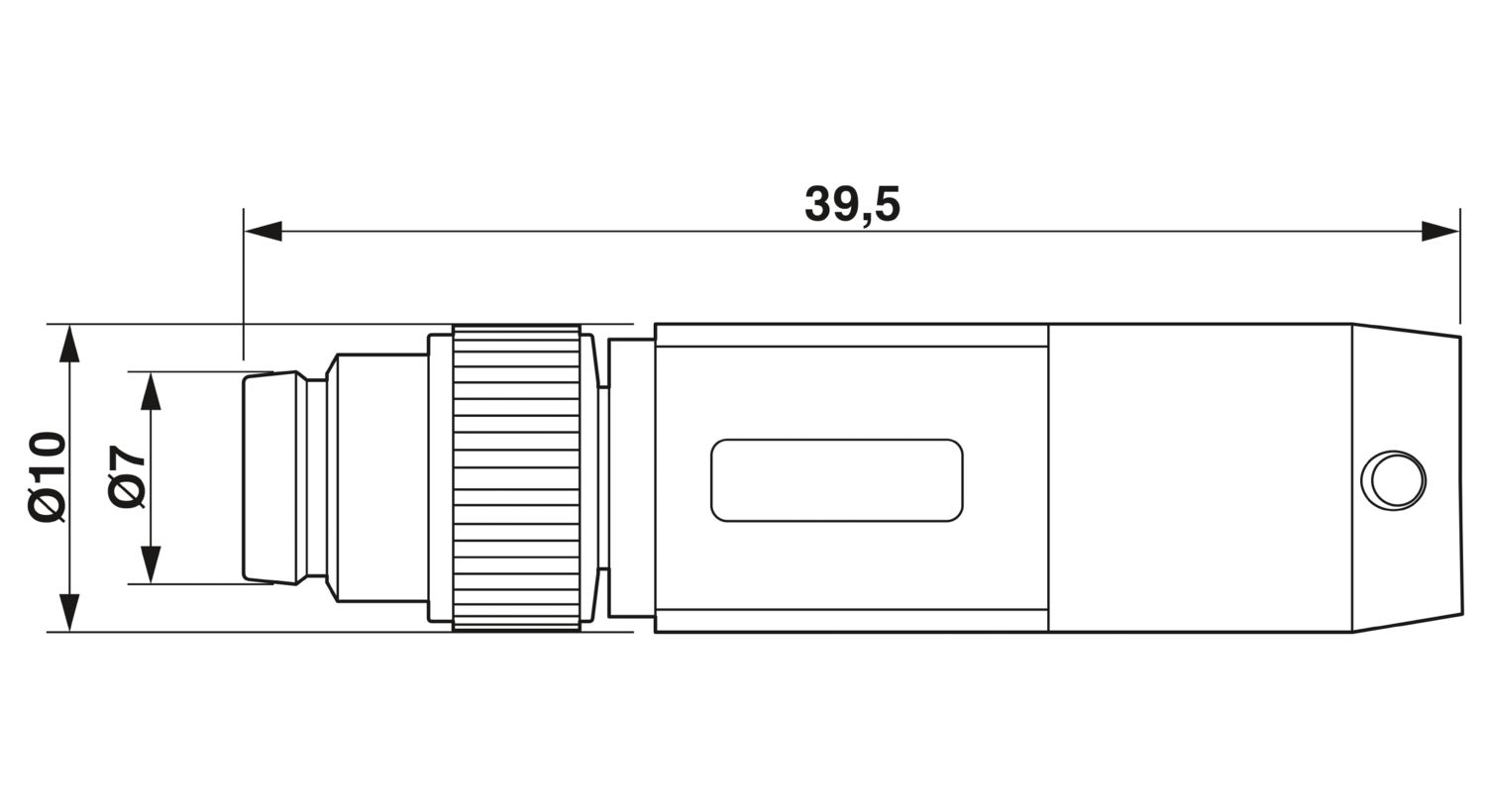

| Maßzeichnung |
|
| Leitungsgewicht | 45 kg/km |
| UL AWM Style | 20549 |
| Polzahl | 8 |
| Geschirmt | ja |
| Leitungstyp | PUR halogenfrei schwarz [PUR] |
| Leiteraufbau Signalleitung | 18x 0,10 mm |
| AWG Signalleitung | 26 |
| Leitungsquerschnitt | 8x 0,14 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 1 mm ±0,02 mm (Signalleitung) |
| Leitungsaußendurchmesser | 5,90 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Material Leiter | blanke Cu-Litze |
| Material Füller | PE |
| Material Aderisolation | PP |
| Einzelader, Farbe | weiß, braun, grün, gelb, grau, rosa, blau, rot |
| Wandstärke Isolierung | ≥ 0,21 mm (Signalleitung) |
| ≥ 0,38 mm (Außenmantel) | |
| Gesamtverseilung | 8 Adern um Füller zur Seele |
| Schlaglänge Gesamtverseilung | 58 mm |
| Optische Schirmbedeckung | 85 % |
| Leiterwiderstand max. | 139 Ω/km (bei 20 °C) |
| Isolationswiderstand | 1 GΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 300 V AC |
| Prüfspannung | ≥ 3000 V AC (Spark Test) |
| Prüfspannung Ader/Schirm | ≥ 2000,00 V AC (für 60 s) |
| Kleinster Biegeradius, fest verlegt | 29,5 mm |
| Kleinster Biegeradius, beweglich verlegt | 59 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 2000000, Biegeradius: 59 mm, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s² |
| Dynamische Belastbarkeit (Torsion) | Torsion: ±180 °/m, Torsionszyklen: ≥1000000, Torsionshäufigkeit: 35 Zyklen/min. |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach DIN EN 50267-2-1 | |
| Flammwidrigkeit | nach UL 758/1581 (horizontal) |
| nach UL 758/1581 FT2 | |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | hydrolyse- und mikrobenbeständig |
| beständig gegen Seewasser | |
| adhäsionsarm | |
| abriebfest | |
| bedingt UV beständig (nach DIN EN ISO 4892-2-A) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -25 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -25 °C ... 85 °C (Stecker/Buchse) |
| M8 | |
| Normbezeichnung | M8-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-104 |
Ihre Vorteile
Einfach und sicher: 100 % elektrisch geprüfte steckbare Komponenten
Platz sparen – mit hochpoligen Steckverbindern
Signale zuverlässig übertragen – 360°-Schirmung in elektromagnetisch belasteter Umgebung
