SAC-4P-M 8MS/ 3,0-600/M 8FR FB
-
Sensor-/Aktor-Kabel
1406865

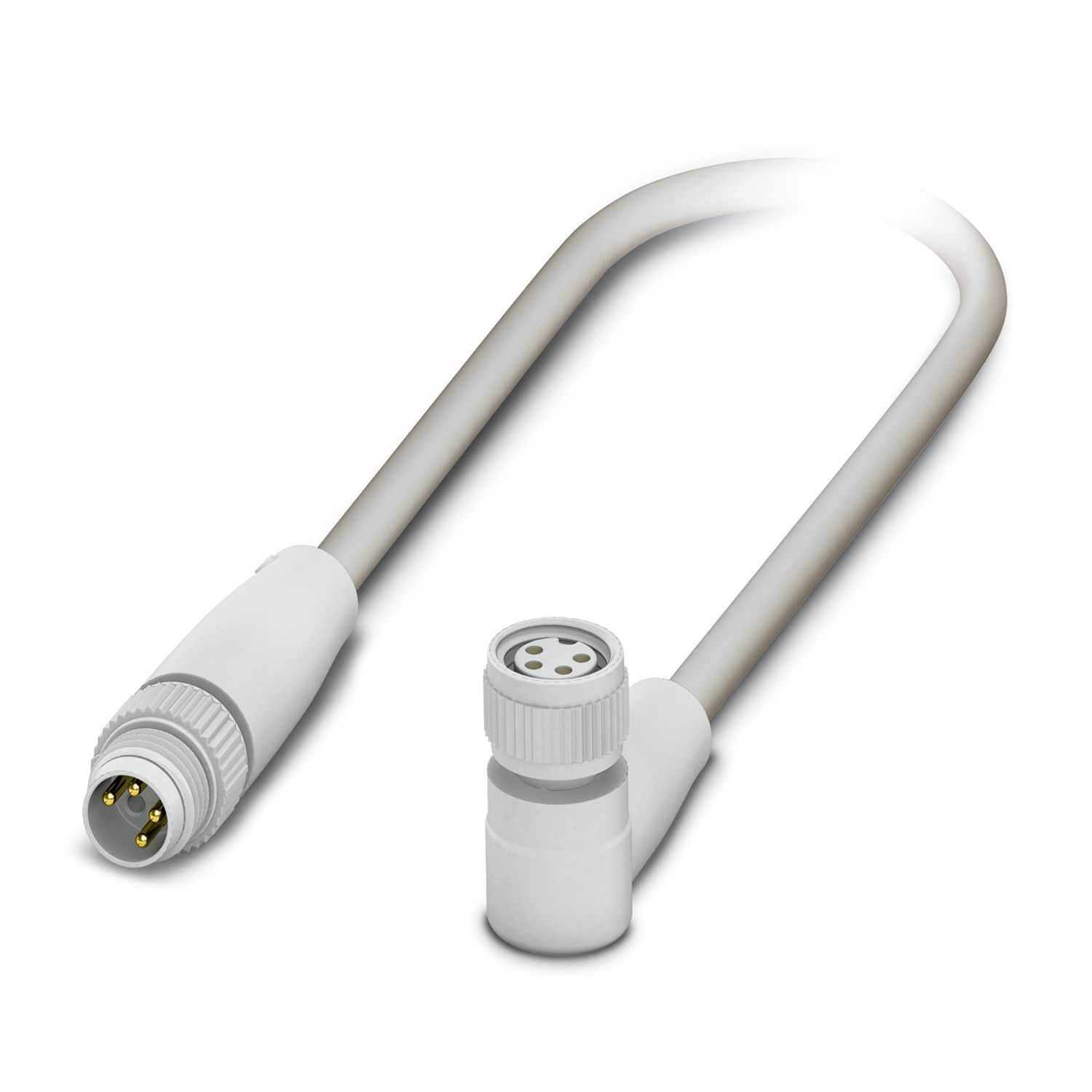

Sensor-/Aktor-Kabel, 4-polig, PP-EPDM halogenfrei, grau RAL 7035, Stecker gerade M8, Kodierung: A, auf Buchse gewinkelt M8, Kodierung: A, Kabellänge: 3 m, Hygienic Design, mit Kunststoffrändel
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel |
| Anwendung | Lebensmittelindustrie |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Material Dichtung | FKM |
| Material Griffkörper | PP |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PP |
| Material Verschraubung | Polypropylen |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Leiteranschluss | |
| Anzugsdrehmoment | 0,2 Nm (M8-Steckverbinder) |
| Anschluss 1 | |
| Bauform | Stecker gerade M8 |
| Polzahl | 4 |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | Buchse gewinkelt M8 |
| Polzahl | 4 |
| Kodierungsart | A |
| Leitungslänge | 3 m |
| PP halogenfrei grau [600] | |

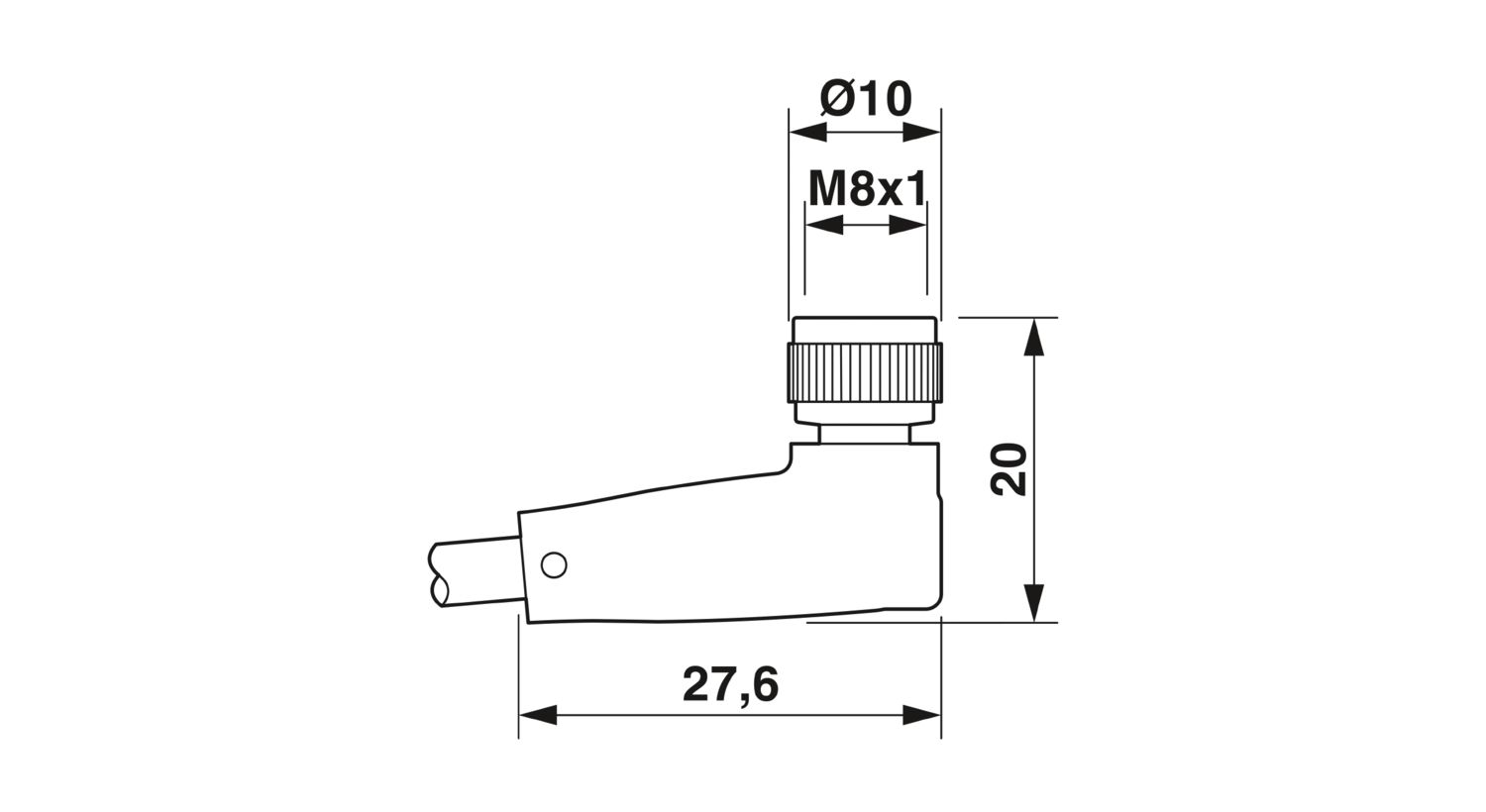

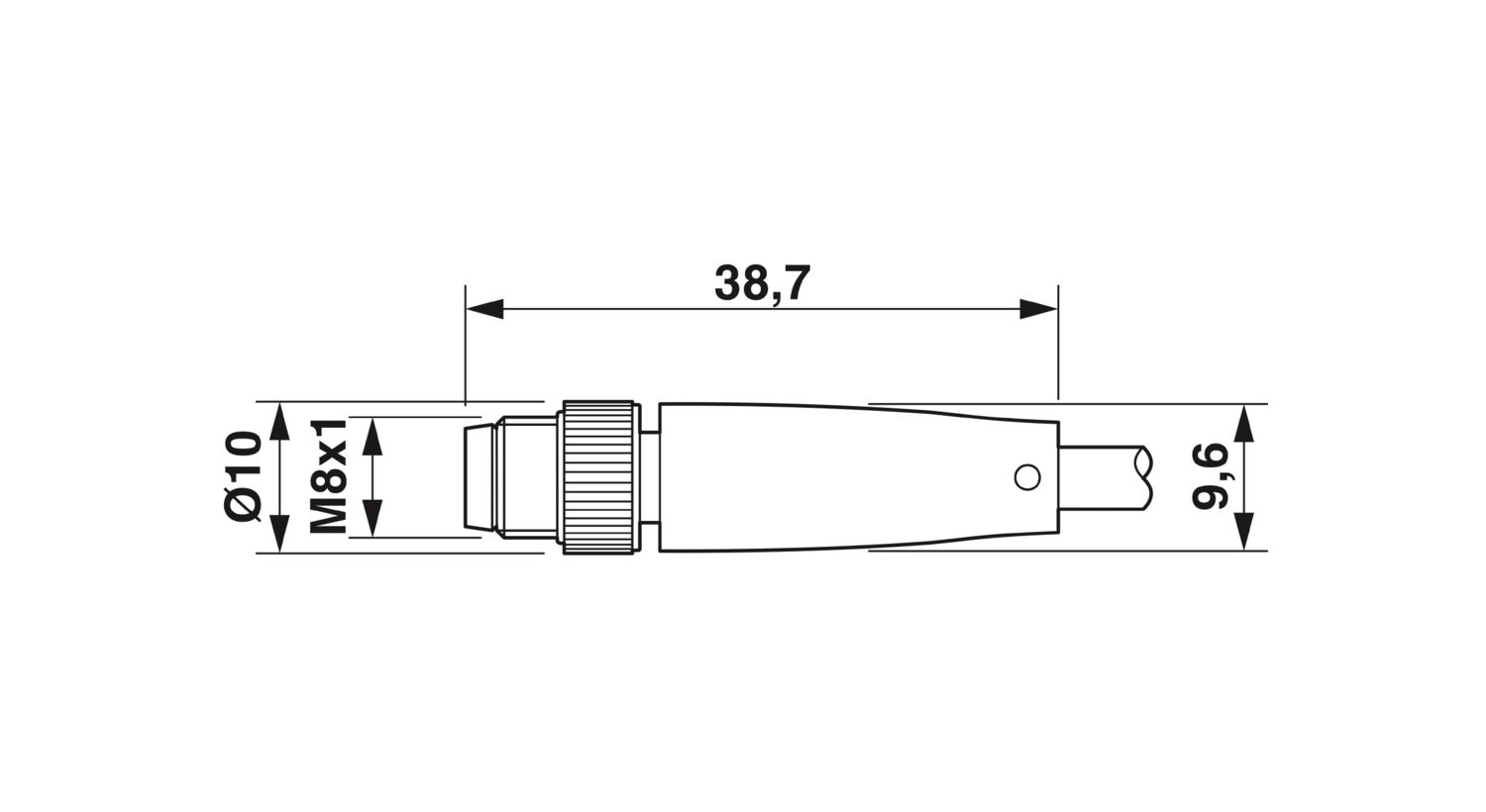

| Maßzeichnung |
|
| Leitungsgewicht | 23 kg/km |
| Polzahl | 4 |
| Geschirmt | nein |

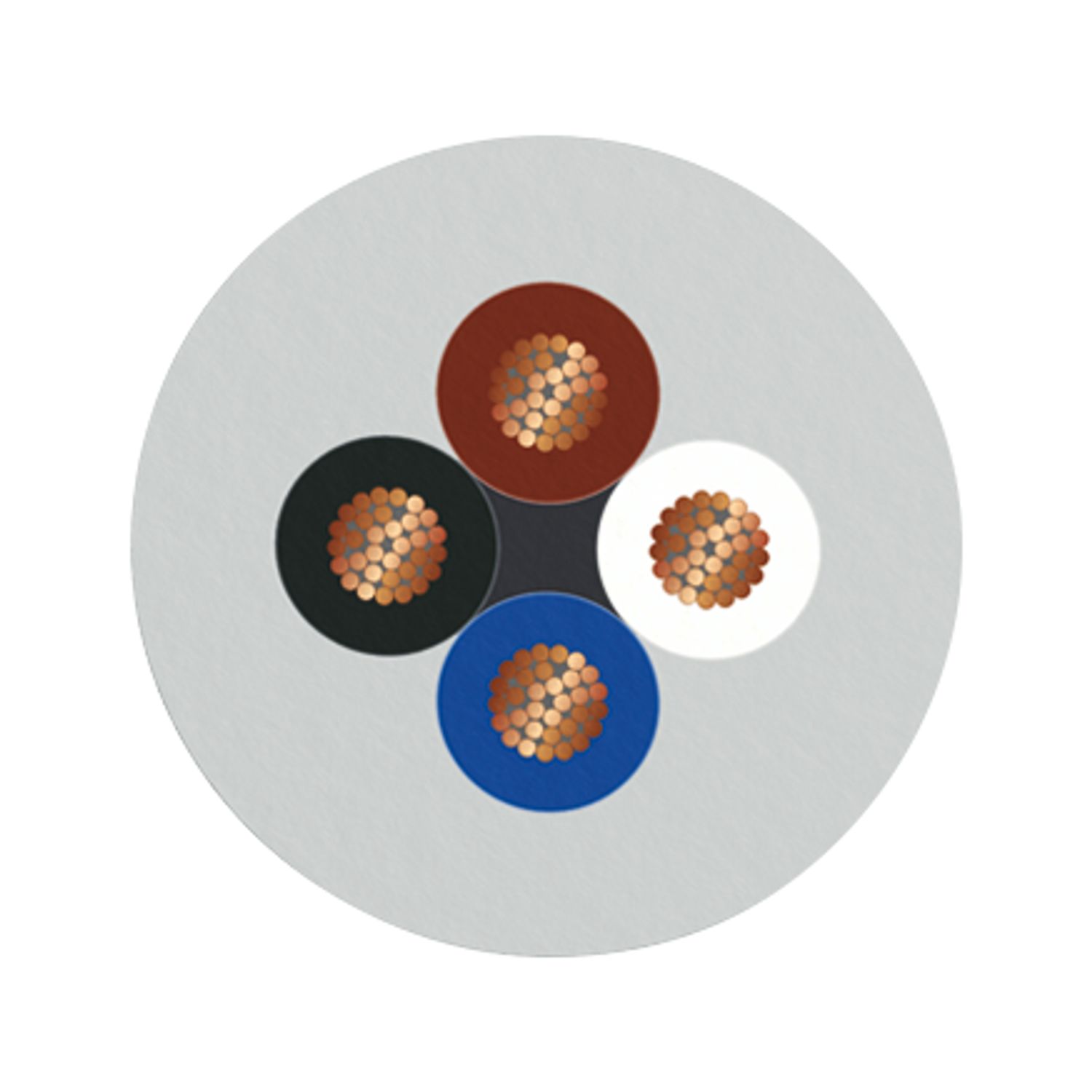

| Leitungstyp | PP halogenfrei grau [600] |
| Leiteraufbau Signalleitung | 32x 0,10 mm |
| AWG Signalleitung | 24 |
| Leitungsquerschnitt | 4x 0,25 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 1,17 mm ±0,02 mm (Signalleitung) |
| Leitungsaußendurchmesser | 4,50 mm ±0,15 mm |
| Außenmantel, Material | PP-EPDM |
| Außenmantel, Farbe | grau RAL 7035 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PP |
| Einzelader, Farbe | braun, weiß, blau, schwarz |
| Wandstärke Isolierung | ≥ 0,21 mm (Aderisolation) |
| Wandstärke Außenmantel | ca. 0,80 mm |
| Gesamtverseilung | 4 Adern längsverseilt |
| Schlaglänge Gesamtverseilung | 44 mm |
| Leiterwiderstand max. | 78 Ω/km (bei 20 °C) |
| Isolationswiderstand | ≥ 1 GΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 300 V AC |
| Prüfspannung | ≥ 3000 V AC (Spark Test) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 23 mm |
| Kleinster Biegeradius, beweglich verlegt | 45 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 4000000, Biegeradius: 10 x D, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s² |
| Dynamische Belastbarkeit (Torsion) | Torsion: ±270 °/m, Torsionszyklen: ≥4000000, Torsionshäufigkeit: max.25 Torsionszyklen/min |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach DIN EN 50267-2-1 | |
| Sonstige Beständigkeit | Kältewickel- und Kälteschlagbeständig (nach DIN EN 60811-1-4 (-40 °C)) |
| Besondere Eigenschaften | FDA konform nach FDA 21 CFR 177.2600 |
| hochflexibel | |
| schleppkettentauglich | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Kabel, feste Verlegung) |
| -25 °C ... 105 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -40 °C ... 105 °C (Stecker/Buchse) |
| M8 | |
| Normbezeichnung | M8-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-104 |
| Normbezeichnung | Materialkonformität |
| Normen/Bestimmungen | FDA 21 CFR 177.2600 |
Ihre Vorteile
Einfach und sicher: 100 % elektrisch geprüfte steckbare Komponenten
Verschmutzungen schnell erkennen – dank heller Farbe
