FL COMSERVER-MPI-SET
-
Schnittstellenwandler
2313588

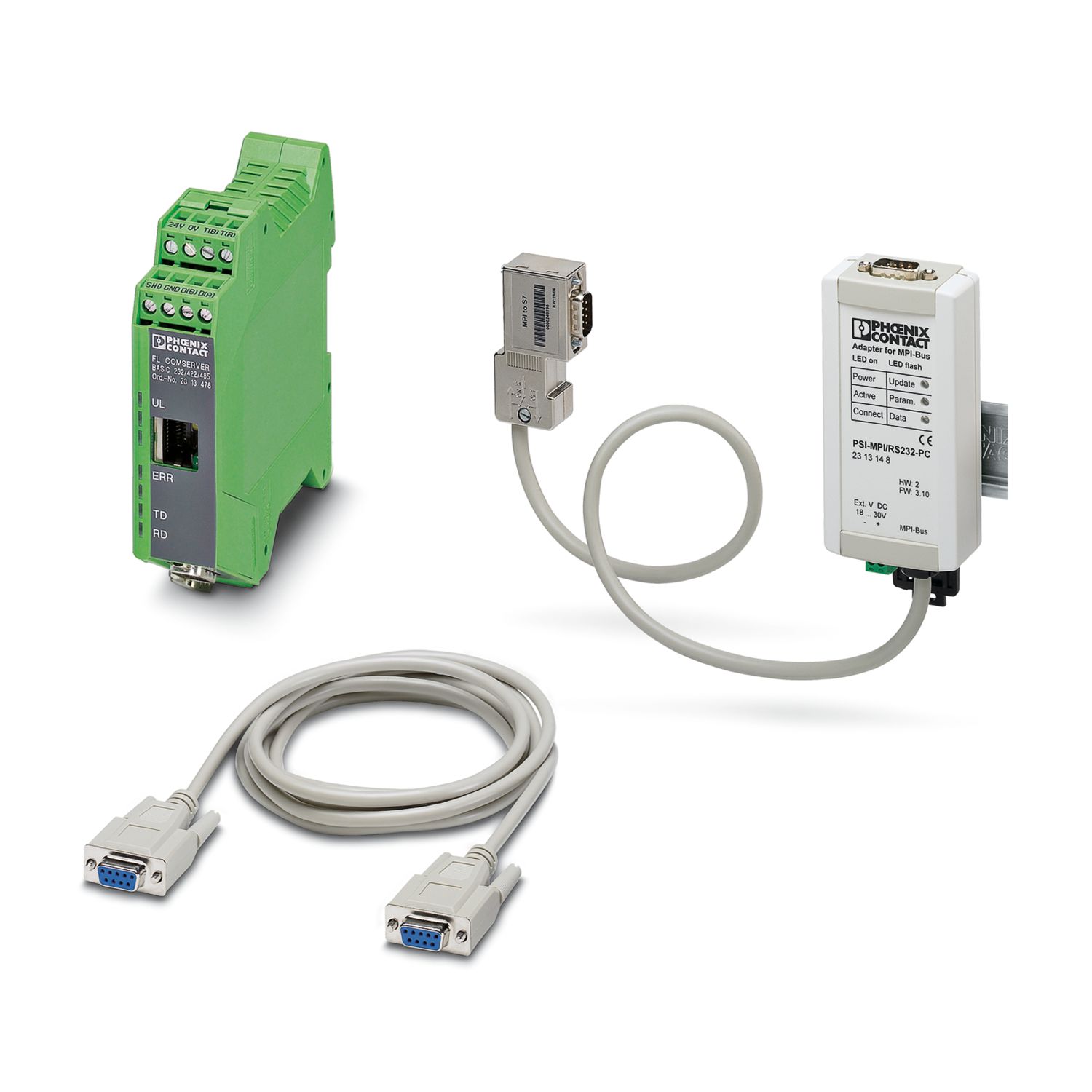

FL COMSERVER-MPI-SET, vorkonfiguriert auf 38,4 kBit/s für einen Ethernet-Programmierzugriff auf Siemens-MPI-Schnittstellen, Lieferumfang: 1x FL COMSERVER, 1x PSI-MPI/RS232-Adapter, 1x RS232-Kabel.
Kostenloser Download verfügbar.
Downloads
Produktdetails
Produkttyp | Schnittstellenumsetzer |
Systemvoraussetzungen | |
Unterstützte Browser | Netscape Communicator ab Version 4.5 oder Internet Explorer ab Version 5.5 |
Galvanische Trennung | VCC // Ethernet // Seriell |
Maximale Verlustleistung bei Nennbedingung | 2,4 W |
Prüfspannung Datenschnittstelle/Datenschnittstelle | 1,5 kVeff (50 Hz, 1 min.) |
Prüfspannung Datenschnittstelle/Versorgung | 1,5 kVeff (50 Hz, 1 min.) |
1,5 kVeff | |
Versorgung | |
Versorgungsspannungsbereich | 19,2 V AC/DC ... 28,8 V AC/DC (über steckbare Schraubklemme COMBICON) |
22,8 V DC ... 25,2 V DC (alternativ oder redundant, über Backplane-Buskontakt- und Systemstromversorgung) | |
Stromaufnahme typisch | 100 mA (24 V DC) |
Funktion | |
Management | Web-based Management, SNMP, Notzugang mit Telnet und Seriell |
Status- und Diagnoseanzeigen | LEDs: UL (Logikspannung), TD + RD (Datenaktivität seriell), FD (Vollduplex), 100 (100 MBit/s Betrieb), Link (Ethernet), Activity (Ethernet), ERR (Error) |
Versorgung | |
Anzugsdrehmoment | 0,56 Nm ... 0,79 Nm |
Signal | Ethernet |
Daten: Ethernet-Schnittstelle, 10/100Base-T(X) nach IEEE 802.3 | |
Serielle Übertragungsrate | 10/100 MBit/s, Autonegotiation |
Anschlussart | RJ45-Buchse, geschirmt |
Übertragungslänge | 100 m (Twisted-Pair, geschirmt) |
Unterstützte Protokolle | TCP/IP, UDP |
Hilfsprotokolle | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
Daten: RS-232-Schnittstelle, nach ITU-T V.28, EIA/TIA-232, DIN 66259-1 | |
Serielle Übertragungsrate | 19200, 38400 Bit/s, einstellbar über Web-based Management |
Anschlussart | D-SUB-9-Stecker |
Dateiformat/Kodierung | Seriell asynchron UART/NRZ, 8 Daten, 1 Stopp, Odd Parity, 11 Bit Zeichenlänge |
Datenflusskontrolle/Protokolle | Hardware-Handshake RTS/CTS |
Breite | 22,5 mm |
Höhe | 99 mm |
Tiefe | 116 mm |
Farbe (Gehäuse) | grün (RAL 6021) |
Material (Gehäuse) | PA 6.6-FR |
Umgebungsbedingungen | |
Schutzart | IP20 |
Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
Höhenlage | ≤ 5000 m (Einschränkung siehe Herstellererklärung für Höhenbetrieb) |
Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
Störfestigkeit | EN 61000-6-2:2005 |
Störabstrahlung | |
Normen/Bestimmungen | EN 61000-6-4 |
Normen/Bestimmungen | EN 50121-4 |
Montageart | Tragschienenmontage |
Artikelnummer | 2313588 |
Verpackungseinheit | 1 Stück |
Mindestbestellmenge | 1 Stück |
Verkaufsschlüssel | M2 - Netzwerktechnik |
Produktschlüssel | DNC321 |
Katalogseite | Seite 411 (C-8-2013) |
GTIN | 4046356480093 |
Gewicht pro Stück (inklusive Verpackung) | 502,6 g |
Gewicht pro Stück (exklusive Verpackung) | 480,7 g |
Zolltarifnummer | 85176200 |
Ursprungsland | DE |
EU REACH SVHC | |
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
Kompatible Produkte
-
PSM-KA9SUB9/BB/2METER - Datenkabel 2799474
-
QUINT4-SYS-PS/1AC/24DC/2.5/SC - Stromversorgung 2904614
-
ME 22,5 TBUS 1,5/ 5-ST-3,81 GN - Tragschienen-Busverbinder 2707437
-
FL COMSERVER UNI 232/422/485 - Schnittstellenwandler 2313452
-
FL CAT5 HEAVY - Datenkabel 2744814
-
FL CAT5 FLEX - Installationskabel 2744830
-
VS-08-RJ45-5-Q/IP20 - RJ45-Steckverbinder 1656725
-
FL SWITCH SFNT 5TX - Industrial Ethernet Switch 2891003
-
FL MC EF 1300 MM SC - LWL-Umsetzer 2902853
-
FL ISOLATOR 100-RJ/RJ - Netzwerktrenner 2313931
-
FL-PP-RJ45-SCC - Patch-Panel 2901642
-
PSI-MODEM-SHDSL/ETH - Ethernet-Extender 2313643
-
PSI-MODEM-SHDSL/SERIAL - Modem 2313669
-
FL CAT5 PATCH 0,5 - Patch-Kabel 2832263
-
FL CAT5 PATCH 5,0 - Patch-Kabel 2832580
-
SZF 1-0,6X3,5 - Schraubendreher 1204517
-
FL PATCH SAFE CLIP - Port Guard Security-Element 2891246
-
SUBCON 9/F-SH - D-SUB-Busstecker 2761499
Ihre Vorteile
Alle Anschlüsse steckbar über COMBICON-Schraubklemme
Konfiguration über Web-based Management
Plug-and-Play für Siemens S7 Remote-Zugriff
