NBC-R4ACB/0,3-93B/OE
-
Patch-Kabel
1113318

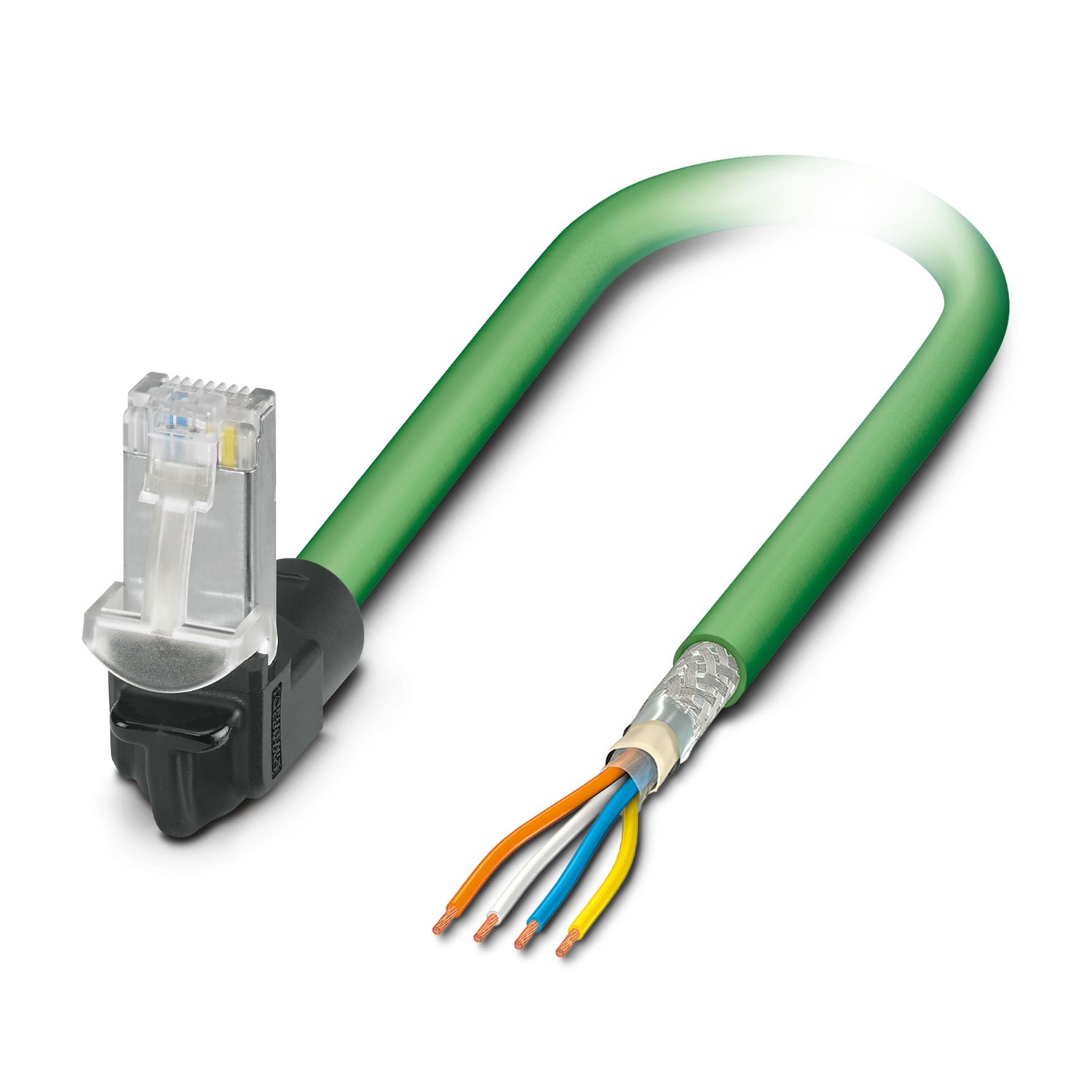

Patch-Kabel, RJ45/IP20 unten, Kabellänge: 0,3 m, Polzahl: 4, 100 MBit/s, CAT5, PROFINET, 1x4xAWG22/7, SF/TQ, grün RAL 6018
Produktdetails
| Produkttyp | Datenkabel konfektioniert |
| Produktfamilie | RJ45 INDUSTRIAL PN4 CAT5 |
| Sensorart | PROFINET |
| Polzahl | 4 |
| Geschirmt | ja |
| Bemessungsspannung (III/2) | 72 V |
| Bemessungsstrom | 1,75 A |
| Isolationswiderstand | > 1 TΩ |
| Übergangswiderstand | < 20 mΩ |
| Übertragungsrate | 100 MBit/s |
| Übertragungseigenschaften (Kategorie) | CAT5 |
| Übertragungsgeschwindigkeit | 100 MBit/s |
| Breite | 13,8 mm |
| Höhe | 34,8 mm |
| Länge | 34 mm |
| Anschluss 1 | |
| Ausführung | RJ45 Stecker, unten, 4-polig |
| Polzahl | 4 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®, 100 MBit/s | |
| Steckzyklen | ≥ 750 |
| Steckkraft | 50 N (pro Signalkontakt) |
| Ziehkraft | 30 N (pro Signalkontakt) |
| Überspannungskategorie | I |
| Verschmutzungsgrad | 2 |
| Material Kontakt | CuSn6 |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PC |
| Material Gehäuse | PP |
| Farbe (Gehäuse) | schwarz |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Anschluss 2 | |
| Ausführung | freies Leitungsende |
| Leitungslänge | 0,30 m |
| PROFINET PVC flexibel CAT5 [93B] | |
| Maßzeichnung |
|
| UL AWM Style | 21695 (80 °C / 600 V) |
| Polzahl | 4 |
| Geschirmt | ja |
| Leitungstyp | PROFINET PVC flexibel CAT5 [93B] |
| Leiteraufbau | 1x4xAWG22/7, SF/TQ |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 4x 0,34 mm² |
| Aderdurchmesser inklusive Isolierung | 1,5 mm ±0,1 mm |
| Leitungsaußendurchmesser | 6,50 mm ±0,2 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | grün RAL 6018 |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | PE |
| Einzelader, Farbe | weiß, gelb, blau, orange |
| Gesamtverseilung | Sternvierer |
| Optische Schirmbedeckung | 85 % |
| Isolationswiderstand | ≥ 5 GΩ*km |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Nennspannung Kabel | ≤ 600 V |
| Prüfspannung Ader/Ader | 2000 V ((50 Hz/1 min)) |
| Prüfspannung Ader/Schirm | 2000,00 V ((50 Hz/1 min)) |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Flammwidrigkeit | UL 1581, Abschnitt 1060 und UL 2556, Abschnitt 9.3 (FT1) |
| UL 1685 (CSA FT 4) | |
| UL 1581, Abschnitt 1100 und UL 2556, Abschnitt 9.1 (HFT/FT2) | |
| Ölbeständigkeit | OIL RES I nach UL 2256 |
| Sonstige Beständigkeit | UV-beständig (nach UL 1581, Abschnitt 1200) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -10 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (RJ45-Steckverbinder) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C (RJ45-Steckverbinder) |
| Normen/Bestimmungen | IEC 60603-7 |
Kompatible Produkte
Ihre Vorteile
Kompakte Winkelung
Perfekt für Industrieapplikationen
PVC-Kabel für flexible Verlegungen
Weltweite Zulassung dank CE, UL, WEEE und EAC
Sichere Verbindung und Trennung durch zuverlässigen Rasthakenschutz
Ideale EMV-Eigenschaften dank 360°-Schirmung
Gleichzeitige Leistungsübertragung mit PoE++
Stark gegen Vibrationen und Schock dank robuster Umspritzung
High-Speed-Datenübertragung mit bis zu 1 GBit/s (CAT5)
