TC-D37SUB-AIO16-EX-PS-UNI - Modulträger

2902932

Universeller Termination Carrier zur Anbindung von 16 MACX Analog Ex i-Trennverstärkern an digitale oder analoge Ein-/Ausgangskarten, über D-SUB-Steckverbinder, 37-polig (1:1 Verbindung), mit HART-Multiplexer-Anschluss

Dieses Produkt benötigt weitere Produkte für den Betrieb. Notwendiges Zubehör

Produktdetails

Set besteht aus

Bestellhinweis:	2318457 VIP-CAB-FLK14-0,14/... : < 3 m
Hinweis zum Betrieb	Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Nutzungsbeschränkung
EMV-Hinweis	EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Produkttyp	Modulträger
Isolationseigenschaften: Luft- und Kriechstrecken
Isolierung	Basisisolierung
Überspannungskategorie	II
Verschmutzungsgrad	2

Max. zulässiger Strom	23 mA (Signal/ Kanal)
Nennspannung U_N	< 30 V DC (pro Signal/Kanal)
Luft- und Kriechstrecken
Bemessungsisolationsspannung	50 V
Bemessungsstoßspannung	0,5 kV
Unterstützte Steuerung universal
Passende I/O-Karte	universal

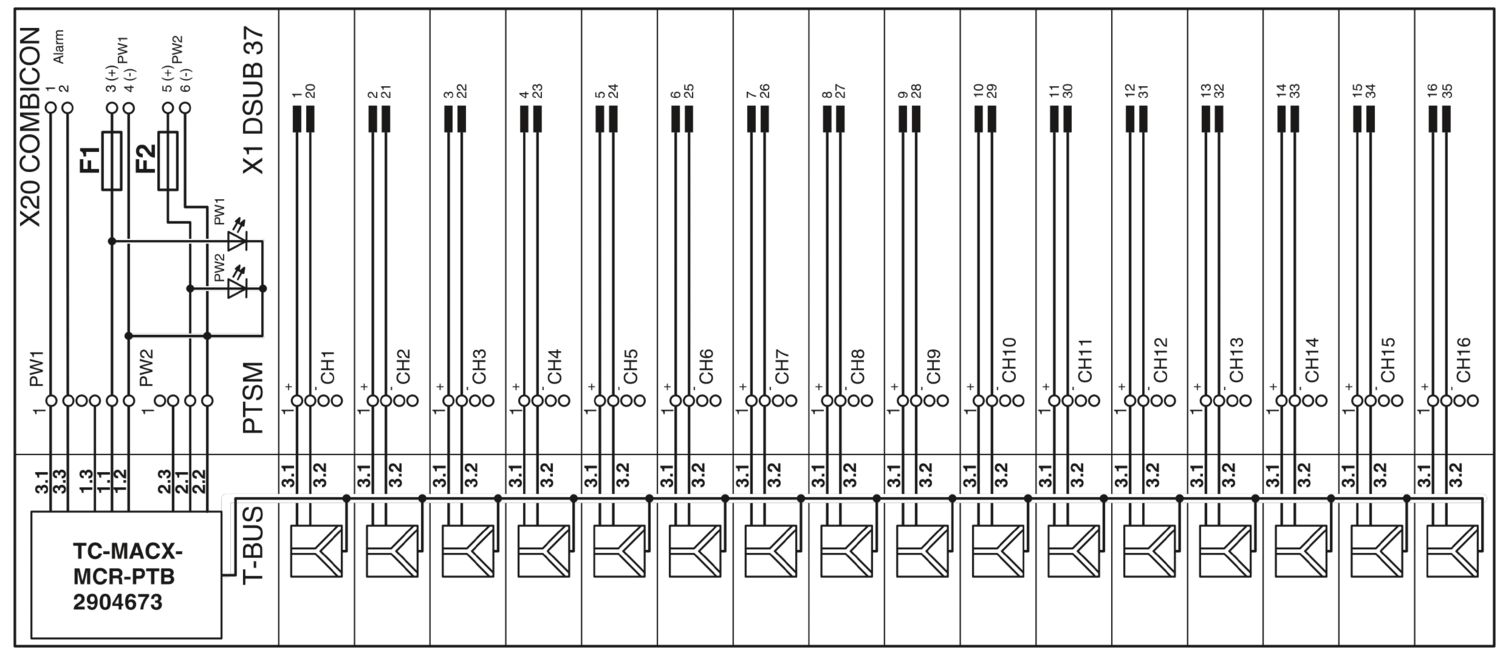

Versorgung
Benennung	Einspeisemodul
Hinweis	Einspeisung über Einspeise- und Fehlermeldemodul 2904673 TC-MACX-MCR-PTB.
Sicherung	2x 2,5 A auf Leiterplatte, träge (austauschbar)
Eingangsspannung	24 V DC
Eingangsspannungsbereich	19,2 V DC ... 30 V DC
Eingangsstrom	≤ 2 A
Redundante Einspeisung	ja, diodenentkoppelt
Verpol- und Überspannungsschutz	ja
Benennung Ausgang	Schaltausgang
Kontaktausführung	1 Öffner (Alarm = geöffnet)
Schaltspannung maximal	50 V DC (0,3 A)
	30 V DC (2 A)
	33 V AC (2 A)

Spannungsversorgung
Anschlussart	Schraubanschluss
Abisolierlänge	7 mm
Anzahl der Anschlüsse	1
Polzahl	6
Leiterquerschnitt starr	0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel	0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12
Steuerungsebene
Anschlussart	D-SUB-Stiftleiste
Anzahl der Anschlüsse	1
Polzahl	37
X11
Anschlussart	IDC/FLK-Stiftleiste
Anzahl der Anschlüsse	1
Polzahl	14
Hinweis	Zur Anbindung von 16 HART-Teilnehmern an HART-Multiplexer
X12
Anschlussart	IDC/FLK-Stiftleiste
Anzahl der Anschlüsse	1
Polzahl	14
Hinweis	Zur Anbindung eines zweiten TC-D37SUB-AIO16-EX-PS-UNI (weitere 16 HART-Kanäle)

Statusanzeige	1 x LED rot (Fehler)
	2 x LED grün (PWR1 und PWR2)

Breite	242 mm
Höhe	170 mm
Tiefe	159,5 mm

Brennbarkeitsklasse nach UL 94	V0

Umgebungsbedingungen
Schutzart	IP00
Umgebungstemperatur (Betrieb)	-20 °C ... 60 °C (Spezifikationen der Module beachten)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 80 °C
Höhenlage	≤ 2000 m
Zulässige Luftfeuchtigkeit (Betrieb)	5 % ... 95 % (keine Betauung)
Schock	15g, nach IEC 60068-2-27
Vibration (Betrieb)	2g, nach IEC 60068-2-6

ATEX
Kennzeichnung	 II 3 G Ex nA IIC T4 Gc X
UKCA Ex (UKEX)
Kennzeichnung	 II 3 G Ex nA IIC T4 Gc
Zertifikat	PxCIF21UKEX2924854X
UL, USA / Kanada
Kennzeichnung	UL 61010 Listed
	Class I, Div. 2, Groups A, B, C, D T4
	Class I, Zone 2, Group IIC

Luft- und Kriechstrecken
Normen/Bestimmungen	EN 60664-1

Montageart	Tragschienenmontage
Montagehinweis	ohne Endhalter
Einbaulage	senkrecht, waagerecht

Kaufmännische Daten

Artikelnummer	2902932
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Hinweis	Auftragsgebundene Fertigung (keine Rücknahme)
Verkaufsschlüssel	J1 - MSR-Technik
Produktschlüssel	DK271W
Katalogseite	Seite 171 (C-5-2019)
GTIN	4046356697989
Gewicht pro Stück (inklusive Verpackung)	1.386,4 g
Gewicht pro Stück (exklusive Verpackung)	444,44 g
Zolltarifnummer	85366990
Ursprungsland	DE

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	50 V	1 A

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	50 V	1 A

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	50 V	1 A

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	50 V	1 A

Environmental product compliance

Kompatible Produkte

Notwendiges Zubehör

Zubehör

Ihre Vorteile

Mechanisch entkoppelte, passive Leiterplatte

Robustes Aluminiumprofil mit integrierter DIN-Schiene

Seitenteile mit integrierten Endhaltern

Systemanschluss D-SUB-Stiftleiste, 37-polig (1:1-Verbindung)

Einfache oder redundante Einspeisung (diodenentkoppelt, verpolgeschützt) und Überwachungsfunktion wird über separates Tragschienen-Modul realisiert

Schnittstelle für Anschluss an HART-Multiplexer

Kabelsätze für Signalanschluss sind im Lieferumfang enthalten und müssen nicht separat bestellt werden
